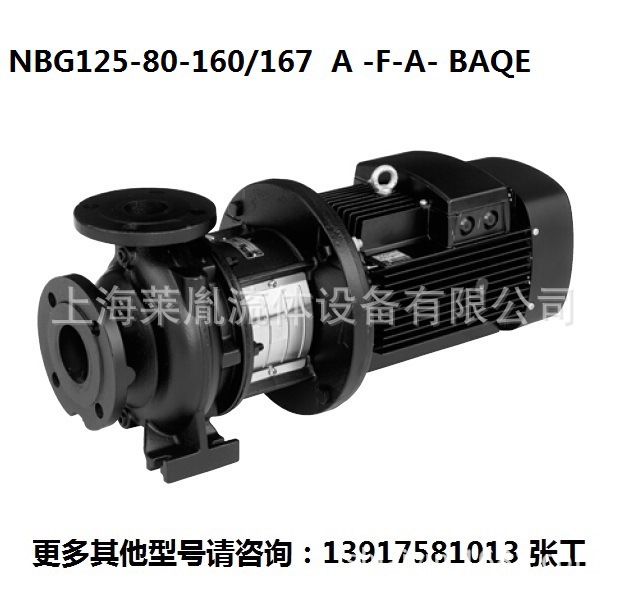

产品号码:95105154
1.非自吸式单级涡壳离心泵是根据 ISO5199 标准设计的，其尺寸和额定性能符合 ISO2858 标准（16 bar）。 法兰为 PN16 型，其尺寸符合 EN 1092-2 标准。 水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。
2.非平衡式 O 型轴封符合 DIN EN 12756 标准。
3.水泵上紧密耦合了一台风冷的异步电动机。

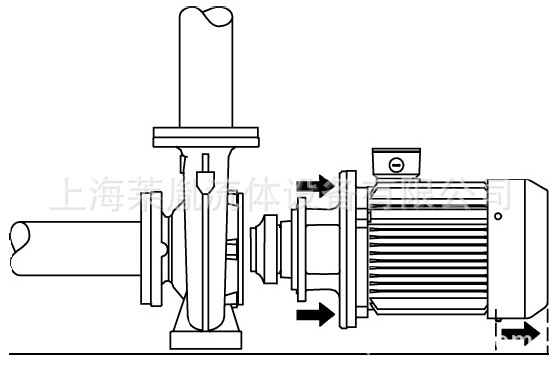

♦后拉设计意味着一个人即可完成对水泵的维护工作，且不必松动泵壳或管道♦

铸铁部件表面有一层由阴极电极沉积（CED）工艺形成的环氧树脂涂料。 CED 是一种高质量浸漆涂覆工艺，通过在工件周围形成电场让工件的表面沉积一层薄而均匀的油漆颗粒。 前处理是工艺的有机组成部分。 整个工艺流程包括这些步骤：
1）基于碱性清洁剂的清洗。
2）磷酸锌处理。
3）阴极电极沉积。
4）固化，形成厚度为 18-22 毫米的薄膜。
成品的颜色代码为 NCS 9000/RAL 9005。

泵
1）泵壳有进水孔和漏水孔，均可用塞子堵塞。
2）叶轮是封闭型的，采用表面光滑的双曲线叶片。 叶轮是按照 ISO 1940-1 的 G6.3 级标准制作的静态
3）平衡式叶轮，其液压平衡的特性可补偿轴向推力。
4）泵壳和叶轮使用的耐磨环是用青铜/黄铜或铸铁制作。
5）电机座和泵盖是用铸铁制作（(EN-GJL-250）。 联轴器护罩安装在电机座上。

6）泵盖上有一个手动的排气螺钉，用于泵壳和轴封腔体的排气。

本水泵上安装了一个非平衡式橡胶波纹密封，扭矩可顺着弹簧并在波纹周围传递。 由于波纹的缘故，
密封不会磨损轴，轴向的运动也不会受到轴上沉积物的影响。
A.主密封：
- 旋转密封环材料： 碳石墨，金属浸渍
- 固定座材料： 碳化硅 (SIC)
这种材料配对能够带来很高的耐腐蚀强度，特别适用于抽取温度很高的水（最高可达 +120 °C）。 不过当温度超过 +90 °C 时，密封的使用寿命会缩短。 这种材料组合不适合含有颗粒的液体，因为这会对 SiC 面造成严重磨损。
B.次密封材料： EPDM（乙丙橡胶）
EPDM 能很好地耐受热水。 EPDM 不适用于抽取矿物油。

电机
电机为风冷的全封闭电机，其主要尺寸符合 IEC 和 DIN 标准。 电气公差符合 IEC 60034 标准。
根据 DIN 44081/DIN 44082 标准的要求，在电机的绕组中设置了热敏电阻（PTC传感器）。 该保护机制对缓慢和快速的温升（例如持续过载和转动迟滞）均能作出反应.热敏开关必须以恰当的方式与一个外部控制电路相连接以确保自动重启不会引起事故。 根据当地法规 ，电机必须与一个电机保护断路器相连接。
可将电机与一个变速驱动装置连接以便将水泵调整到任何工作点。

技术数据
1.液体:
输送的液体:水
液体温度范围:0 .. 120 ℃
液体温度:20 ℃
密度:998.2 千克/米3
运动粘度:1 毫米2/秒
2.技术:
泵速度数据:2940 转数／分钟
额定流量:200 米3/小时
额定扬程:28.4 米
叶轮实际直径:167 毫米
轴封:BAQE
次轴封:NONE
曲线公差:ISO 9906:1999 Annex A

3.材料:
泵壳:铸铁EN-GJL-250 ASTM A48-40 B
叶轮:铸铁EN-GJL-200 ASTM A48-30 B
4.安装:
最大环境温度:40 ℃
最大运行压力:16 巴
法兰标准:EN 1092-2
泵入口:DN 125
泵出口:DN 80
压力级:PN16

5.电气数据:
电机型号:MMG180M
电机极数:2
额定功率——P2:22 千瓦
电源频率:50 Hz
额定电压:3 x 380-415D/660-690Y V
额定电流:39,0/22,6 安
启动电流:740-740 %
Cos phi——功率因数:0,90
额定速度:2940 转数／分钟
封装等级（IEC 34-5）:55 (Protect. water jets/dust)
绝缘等级（IEC 85）:F
润滑剂类型:Grease
6.其他:
Minimum efficiency index, MEI ≥:0.70
净重:244 千克
毛重:265 千克
运输体积:0.725 米3

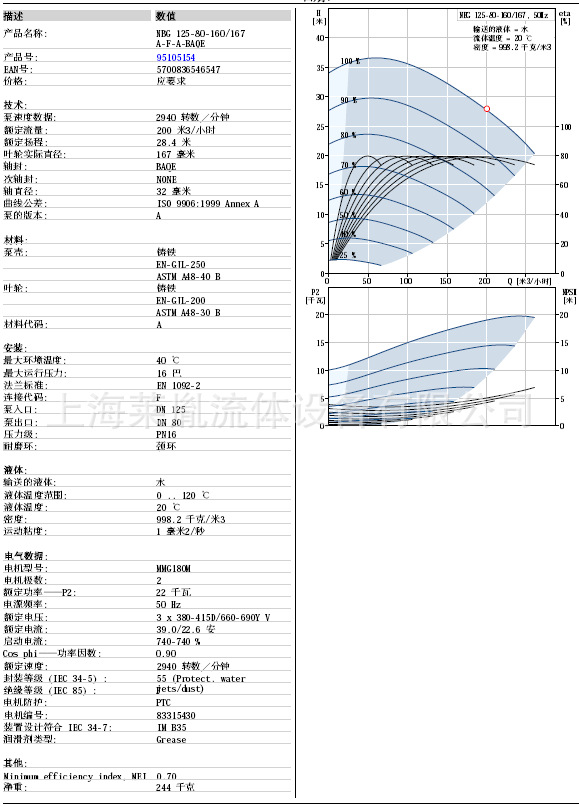

产品性能曲线：
