| 品牌 | 强硕 | 型号 | ISG100-100 | 材质 | 铸铁 |
| 驱动方式 | 电动 | 性能 | 无泄露 | 原理 | 离心泵 |
| 泵轴位置 | 边立式 | 叶轮数目 | 单级 | 扬程 | 12.5（m） |
| 吸程 | 3（m） | 转速 | 2900 | 电动功率 | 5.5（w） |
| 工作温度 | 100（℃） | 进出口径 | 100（mm） | 流量 | 100（m3/h） |
| 电压 | 380V |
管道泵的基本构造是由六部分组成的分别是叶轮，管道泵体，泵轴，轴承，密封环，填料函。

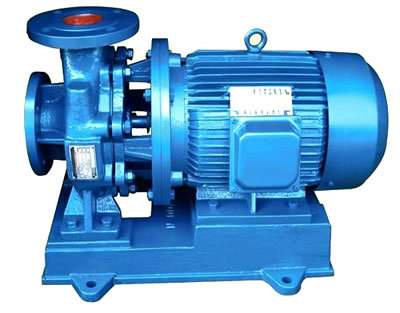

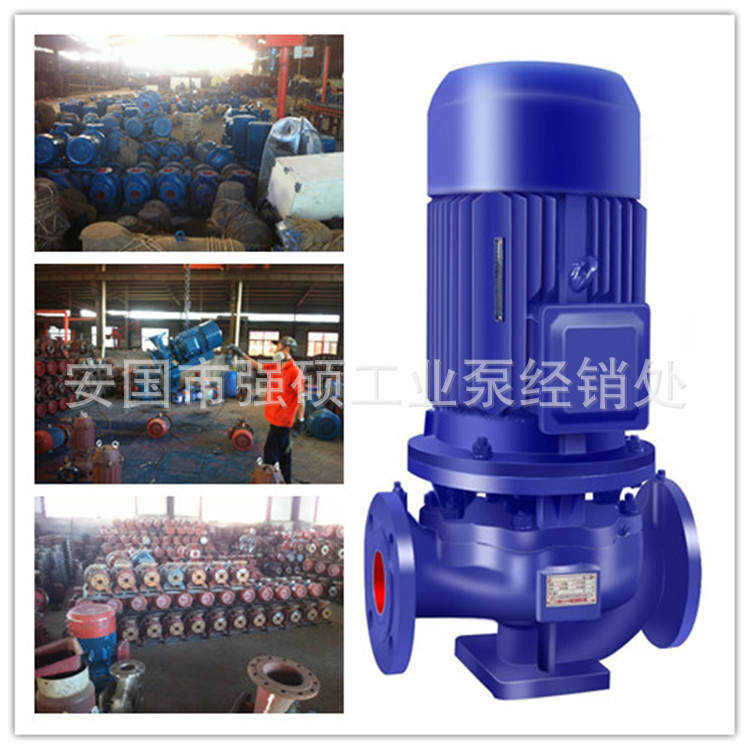

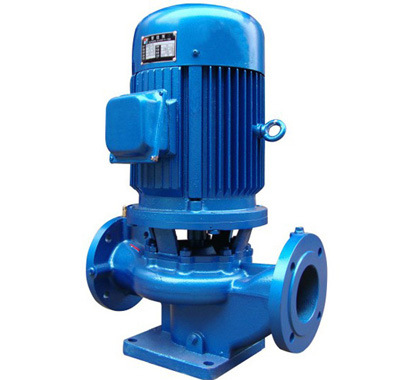

按照安装方式不同可以分为立式管道泵和卧式管道泵．通用字母为ＩＳＧ和ＩＳＷ
1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、管道泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、管道泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
2管道泵型号说明编辑本段ISG 50 160 (I) A(B)
50 是泵进、出口公称直径（mm）isg,irg,igh,yg型管道离心泵
160是叶轮名义外径（mm）
(I) 是流量分类
A(B)是叶轮经第一次切割
管道泵装配前应对各零件进行检查，零件的配合面，特别是机械密封的摩擦面应清理干净，密封面不应有明显的擦伤及裂纹、碰伤等缺陷，如有上述缺陷应更换。
装配：
1、把挡水圈压入电机轴上，将中座用螺栓紧固于电机上。
2、在机械密封静环的胶圈外涂上凡士林等润滑剂后，把静环组件顺轴压入中座，并在密封面涂上清洁油脂，装上其它密封部件，装上平键、叶轮及止动垫圈，并用螺栓压紧。
注意：机械密封静环的密封胶圈在安装时容易偏侧，这将导致机封泄漏，安装时应仔细检查。
在中座的密封端面上涂上适量油脂，装上O形圈。安装O形圈时，密封圈容易脱落和折叠，请小心以免造成漏水
3、吊起电机组件，叶轮向下，徐徐的套入泵体内，然后用螺栓紧固，装上各管堵及放气螺塞。
4、手转动转子，检查有否卡滞现象。
安装：
1、安装时，应选距输送液最近的地方，使泵装在具有最小的吸入高度和最短的吸入管路处
注意：应保证机组与周围的障碍物的距离大于150㎜，使电机风扇有获得足够空气来源。
2、当泵使用在振动要求比较严格的地方，可以使用减振器(垫)，须按厂家的指导进行安装。
3、管道的安装应可靠固定，紧靠泵法兰处的管路支承应有足够的刚性，不得让泵承受管道的重量压力。
4、泵组的安装应避免太阳的直射和雨淋。
5、泵的进口应安装真空压力表，出口法兰应安装压力表，以观察和控制泵的运行情况。压力表的量程应为实际压力的2～3倍为宜。
6、泵的进口和出口管路应装设闸阀，以方便维修和运行调节。
7、接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。为保证电机可靠运行，电器开关处应装上过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。
警告：如不安装过载保护装置，会因出水阀门全开时，偏大流量运行时或某种情况下电流突然增大造成过载使电机烧坏。
8、在吸入状态(水位低于叶轮轴线或水位低于泵吸入口轴线)，标准大气压时，泵的安装高度H安=10-(NPSH)r-0.5-hw，hw为吸入管路的阻力损失(公式中的计算单位：m)。
9、若从水池中抽水时，泵吸入口前的直管段长度不应小于入口直径的3倍，吸入管口浸入水面下的深度应大于入口直径的1.5倍且不小于500㎜。吸入管口距池壁距离应大于1.5倍口径，距池底应大于1.5倍口径且不小于500㎜，并应加设滤网，滤网总面积不应小于吸入管口面积的2～3倍。
注意：吸入管水平段管路的安装应逆水流方向稍向下倾斜，防止窝气。
10、为了便于启动前向泵内灌水，可在止回阀两端加设一个旁通阀，在泵启动前打开旁通阀向泵内灌水，注满后关闭，方便使用。对用于高层楼房供水或出口压力大于0.2MPa的泵，除在排出口装有闸阀外，还应在泵出口和闸阀间装有止回阀，以免突然停电高压水回流导致叶轮损坏。
拆卸：
按安装相反步骤进行。
注意：拆卸机械密封时，不能用手锤或铁锤直接敲击静环，应用木头轻轻敲打，慢慢取出静环。如有污垢堆积造成拆卸困难时，应先清洗干净后拆卸。
4管道泵流量调节方法编辑本段1.出口节流
对于低、中比转数泵而言，这是一种最普遍和低廉的流量调节方法。通常这种方法也仅限于在低、中比转数泵上使用。部分关闭出口管路上任意形式的阀门均会增大系统压头，因此系统压头曲线将在较小的流量下与管道泵压头曲线相交。出口节流使操作点移动到较低的效率点处，并在节流阀处有功率损失。这对大型的泵装置可能很重要，而投资较高的调节方法可能在经济性上更具吸引力。节流至关死点可能引起泵内流体过热，可以用旁路来维持必要的最小流量，或用不同的调节手段。这对前面所提及的处理热水或挥发性液体的泵而言是非常重要的。
2.吸入口节流
如果有充足的NPSH可以利用，那么在吸入管路可以通过节流节省一些功率。因为出口节流会造成液体的过热或汽化，所以喷气发动机燃料管道泵常采用入口节流。在很小的流量下，这些泵的叶轮只是部分地充满液体，因此，输入功率和温升约为出口节流时叶轮充分运转位的1/30凝结水泵的流量通常采用淹没深度来控制7，这相当于入口节流。特殊的设计可把这些泵的汽蚀损坏降低到无足轻重的程度，但能级也变得相当低。
3.旁通调节
从管道泵[1]的排出管路可以分流出全部或部分流量，经过旁路管引到泵的吸入口或其它的适当点。旁路中可装一个或多个流量孔板和合适的控制阀。计量旁路通常用于减小锅炉给水泵的流量，主要是为了防止过热。如果旁路旋桨泵多余的流量，用以取代出口节流，则可节省相当大的功率。
4.转速调节
采用这种方法调节流量时，可以使所需的功率减至最小，并可排除流量调节过程中的过热现象。蒸汽透平和内燃机以很小的附加成本就很容易适应转速调节。各种机械式、磁力式、液压式的变速装置以及直流和交流变速电动机都可以用来调节转速。通常，变速电动机过于昂贵，只有在对特殊情况作经济研究后证明是值得时方能使用可调叶片调节。
在研究了安装于叶轮前的可调导叶后发现，比转数=5700(2.086)时，这种方法对于泵的调节是有效的。叶片能产生正的预旋，从而降低压头、流量和效率。而对于只会由叶片获得相对较小的调节作用。在欧洲的用于发电的大型蓄能泵，很成功地应用了可调节出口扩散叶片。也很成功地研究了有变距叶片的旋桨泵。在恒定压头，且在效率损失相对较小的情况下可获得较大的流量变化范围。但是这些方法过于复杂而且昂贵，因而在实际应用中受到很大的限制。
5.补气
向管道泵的吸入口补气也是调节流量的一种方法，这种方法与出口节流相比可以节省一些功率。通常，不希望在输送的液体中有空气存在，而且空气太多总是存在使泵失去其灌注头的危险，所以除个别场合外，这种方法在实践中很少采用。
