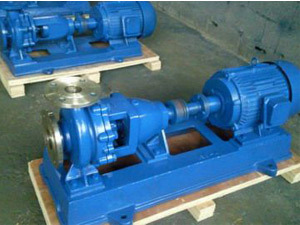

江苏韩辉水泵加工IH65-40-315化工泵批发生产

品牌	韩辉	型号	IH65-40-315	材质	铸铁
驱动方式	电动	原理	离心泵	性能	耐磨
泵轴位置	卧式	叶轮吸入方式	单吸式	流量	25（m3/h）
扬程	125（m）	规格	IH65-40-315

IH型化工泵主要零件：泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。IH型化工泵结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接，把泵盖夹紧在中间。泵体是轴向吸入，径向排出，底角支撑式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机。只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

IH型化工泵为单级单吸悬臂式离心泵.其标记、额定性能点和尺寸等效，采用国际标准ISO2858－197（E），机械工业部确定取代F型耐腐蚀离心泵的节能，更新换代产品。能满足化工流程中输送有腐蚀性粘度类似于水的液体。泵输送介质的温度一般为－20°C－105°C，必要时采用适当冷却措施，输送的介质温度可更高。泵的工作压力按16bar设计。

IH化工泵送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。本司IH泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

IH不锈钢离心泵结构说明:

序号	名 称	材 料
			1	泵 体	ZG1Cr18Ni9Ti
2	口 环	ZG1Cr18Ni9Ti
3	叶 轮	ZG1Cr18Ni9Ti
4	泵 盖	ZG1Cr18Ni9Ti
5	机械密封	四氟乙烯,氧化铝 、碳化硅、硬质合金
6	支 架	HT200
7	泵 轴	1Cr18Ni9Ti
8	底 座	HT200

型号 转速 流量 扬程 效率 电机功率 必需汽蚀余量 泵重量 （r/min） （m3/h） （m） （％） （KW） （m） （kg） IH50-32-125 2900 12.5 20 51 2.2 2 45 1450 6.3 5 45 0.55 2 IH50-32-125A 2900 11.3 16.4 50 1.5 2 1450 5.7 4.1 43 0.55 2 IH50-32-160 2900 12.5 32 46 3 2 48 1450 6.3 8 40 0.55 2 IH50-32-160A 2900 11.3 26.4 44 3 2 1450 5.7 6.6 37.1 0.55 2 IH50-32-200 2900 12.5 50 39 5.5 2 58 1450 6.3 12.5 33 1.1 2 IH50-32-200A 2900 11.3 41 38 4 2 1450 5.7 10.3 31 0.75 2  IH50-32-250 2900 12.5 80 33 11 2 92 1450 6.3 20 27 2.2 2 IH50-32-250A 2900 11.7 70 32 11 2 1450 5.9 17.5 25 1.5 2 IH50-32-250B 2900 11 62 30 7.5 2 IH65-50-125 2900 25 20 62 3 2 46 1450 12.5 5 55 0.55 2 IH65-50-125A 2900 22.7 16.5 61 2.2 2 1450 11.3 4.1 54 0.55 2 IH65-50-160 2900 25 32 57 5.5 2 52 1450 12.5 8 51 0.75 2 IH65-50-160A 2900 22.7 26.5 56 4 2 1450 11.3 6.6 49.6 0.55 2 IH65-40-200 2900 25 50 52 11 2 62 1450 12.5 12.5 46 1.5 2 IH65-40-200A 2900 22.7 41 50 7.5 2 1450 11.3 10.3 44 1.1 2 IH65-40-250 2900 25 80 46 15 2 98 1450 12.5 20 39 3 2 IH65-40-250A 2900 23.4 74.8 45 15 2 1450 11.7 17.5 37.9 2.2 2 IH65-40-250B 2900 22 61.8 44 11 2 IH65-40-315 2900 25 125 39 30 2 115 1450 12.5 32 33 5.5 2 IH65-40-315A 2900 23.4 109.5 38 30 2 1450 11.7 28 33 4 2 IH65-40-315B 2900 22 96.5 37 22 2 IH80-65-125 2900 50 20 69 5.5 3 51 1450 25 5 64 0.75 2.5 IH80-65-125A 2900 45.3 16.5 67 4 3 1450 22.7 4.1 62 0.55 2.5 IH80-65-160 2900 50 32 67 11 2.3 56 1450 25 8 62 1.5 2.3 IH80-65-160A 2900 45.3 26.4 65 7.5 2.3 1450 22.7 6.6 60 1.1 2.3 IH80-50-200 2900 50 50 63 15 2.5 64 1450 25 12.5 57 2.2 2 IH80-50-200A 2900 45.3 41 61 11 2.5 1450 22.7 10.3 56.1 2.2 2 IH80-50-250 2900 50 80 53 30 2.5 102 1450 25 20 50 5.5 2 IH80-50-250A 2900 45.3 65.7 52 22 2.5 1450 22.7 16.4 49 3 2 IH80-50-315 2900 50 125 50 45 2.5 110 1450 25 32 48 7.5 2.5 IH80-50-315A 2900 45.3 102.6 48 37 2.5 1450 22.7 25.7 46 5.5 2.5 IH100-80-125 2900 100 20 73 11 4.2 56 1450 50 5 69 1.5 3.4 IH100-80-125A 2900 91.8 16.8 71 7.5 4.2 1450 45.9 4.2 67 1.1 3.4 IH100-80-160 2900 100 32 73 15 4.3 86 1450 50 8 68 2.2 3.4 IH100-80-160A 2900 91 26.5 71 15 4.3 1450 45.5 6.6 67 1.5 3.4 IH100-65-200 2900 100 50 72 22 3.9 95 1450 50 12.5 68 3 2.5 IH100-65-200A 2900 91 41.5 70 18.5 3.9 1450 45.5 10.3 66 3 2.5 IH100-65-250 2900 100 80 68 37 3.6 114 1450 50 20 63 5.5 2.5 IH100-65-250A 2900 93.5 70 65 37 3.6 1450 45.5 17.4 61 5.5 2.5 IH100-65-250B 2900 87.8 61.7 64 30 3.6 IH100-65-315 2900 100 125 62 75 3.2 165 1450 50 32 58 11 2 IH100-65-315A 2900 93.5 109 61 75 3.2 1450 46.5 28 56 11 2 IH100-65-315B 2900 88 97 60 55 3.2 IH125-100-200 2900 200 50 77 45 5 98 1450 100 12.5 73 7.5 2.9 IH125-100-200A 2900 182 41.4 75 37 5 1450 91 10.3 71 5.5 2.9 IH125-100-250 2900 200 80 75 75 4.5 150 1450 100 20 72 11 2.3 IH125-100-250A 2900 186.5 69.5 73 75 4.5 1450 93 17.4 70 11 2.3 IH125-100-250B 2900 175.5 61.5 71 55 4.5 IH125-100-315 2900 200 125 72 110 4.5 165 1450 100 32 65 22 2.5 IH125-100-315A 2900 186.5 108.7 71 90 4.5 1450 93 27.2 64 15 2.5 IH125-10-400 1450 100 50 55 30 2.5 210 IH125-100-400A 1450 93 43.2 54 30 2.5 IH150-125-250 1450 200 20 77 18.5 2.8 164 IH150-125-250A 1450 182 16.5 75 15 2.8 IH150-125-315 1450 200 32 75 30 2.8 195 IH150-125-315A 1450 182 25.5 73 22 2.8 IH150-125-315B 1450 165 22 72 18.5 2.8 IH150-125-400 1450 200 50 70 55 2.5 237 IH150-125-400A 1450 182 41 68 37 2.5 IH150-125-400B 1450 165 34 67 30 2.5 IH200-150-250 1450 400 20 79 37 2.8 194 IH200-150-250A 1450 363 16.5 79 30 2.8 IH200-150-315 1450 400 32 79 55 3.5 268 IH200-150-315A 1450 363 25.5 77 45 3.5 IH200-150-315B 1450 329 21.6 76 37 3.5 IH200-150-400 1450 400 50 78 90 3.5 289 IH200-150-400A 1450 363 41 76 75 3.5 IH200-150-400B 1450 329 33.8 75 55 3.5
