| 品牌 | 乐津 | 型号 | PDY-370A | 材质 | 铸铁 不锈钢 |
| 驱动方式 | 电动 | 用途 | 增压泵 | 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 | 叶轮数目 | 单级 | 叶轮吸入方式 | 单吸式 |
| 原理 | 漩涡泵 | 性能 | 自动 | 扬程 | 35（m） |
| 转速 | 3000（r/m） | 功率 | 370（w） | 流量 | 1.8（m3/h） |
| 规格 | PDY-370A |
温岭市天音水泵厂是一家集研发.生产.销售.服务为一体的综合型企业。专业生产自动自吸泵.热水循环泵.智能泵，是上海乐津泵业有限公司的制造商，拥有完整、科学的质量管理体系，凭借贴近市场的营销策略和诚信务实的企业风格，获得了广大经销商.消费者及同行的赞誉。经过多年的努力，凭借过硬的产品质量，领先的生产技术，优先.专业的售后服务。建立了坚实的市场基础和良好的消费者口碑。温岭市天音水泵厂的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
工作原理：通过水泵内部水压的变化，推动压力控制器触片开、合，控制水泵
电机的起动和停止。进而自动控制水泵停机、起动。
产品特性：结构紧凑，动力强劲，噪音低，维修方便。内置热保护装置，使用
寿命长，安全可靠。
产品适用：家庭自来水增压，井用提水，水塔供水，热水器、空气能、太阳能
增压，美容美发、宾馆、饭店供水，设备配套等。
介质条件：
1.介质温度：≤100ºc；
2.介质PH值在6.0-8.0之间；
3.固体颗粒最大尺寸不超过：0.2mm。

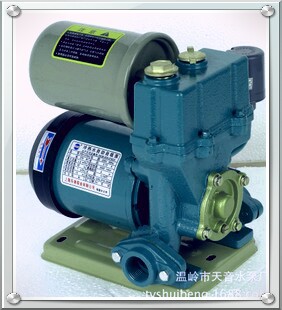

产品参数：
型 号：PDY-370A 功 率：370W 电 压：220V
频 率：50Hz 最大扬程：35m 最大流量：1.8m³/h
规定扬程：13 m 规定流量:1 m³/h 最大吸程：9 m
管 径：25mm 重 量：15 kg
配件说明

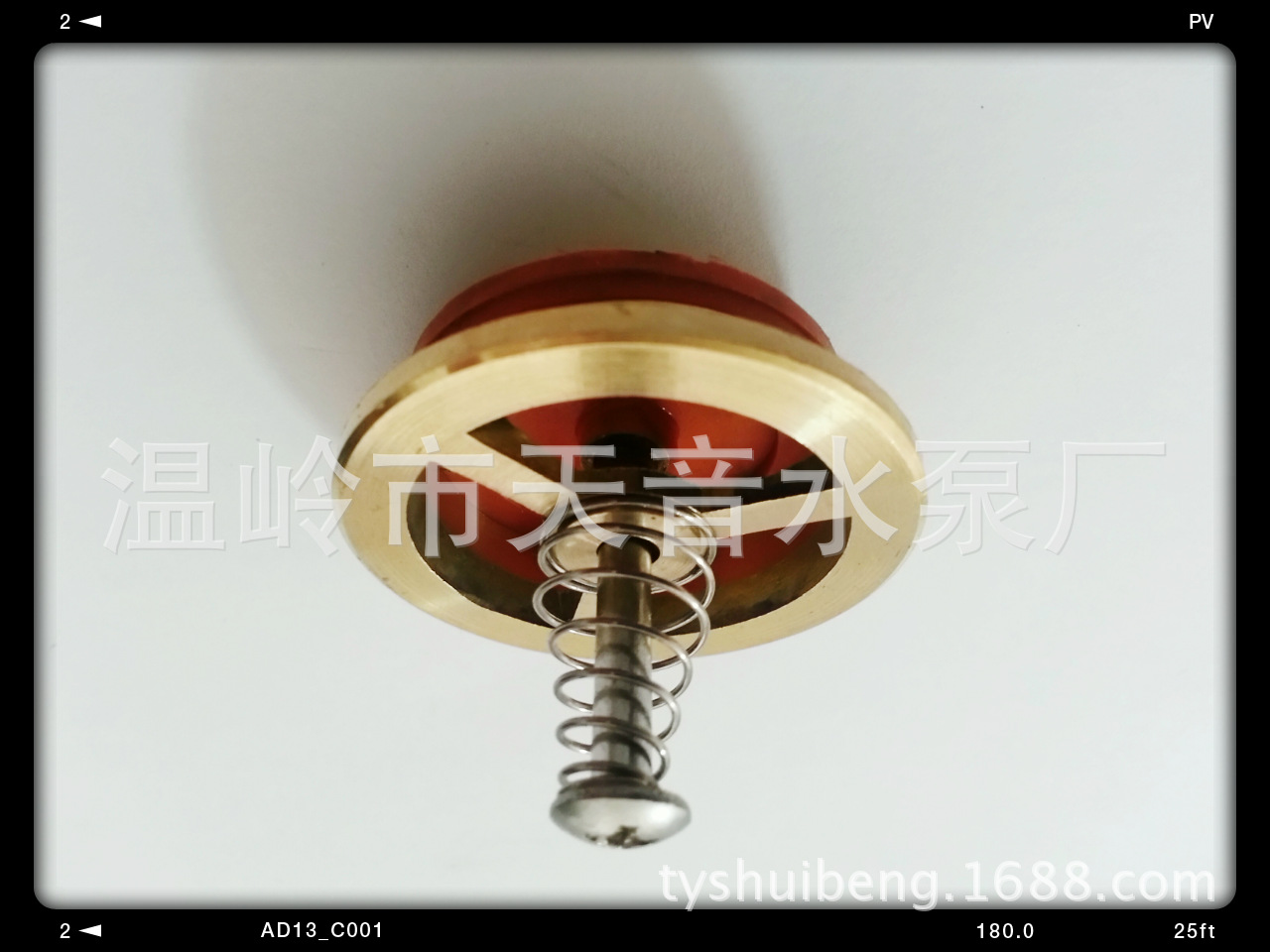

1.逆水阀
规 格：Ø38。
材 质：黄铜 不锈钢 硅橡胶 。
耐 温：≤100ºC。
功 能：防止水回流，起到系统保压作用。
特 点：结构间单，封水性优越。
失效判断：如果不用水时，发现水泵还间断性起动。请关闭水泵出口
阀门，如果水泵还间断起动，则判阀门失效，查看处理或更
换。否则就是出水管道系统漏水。

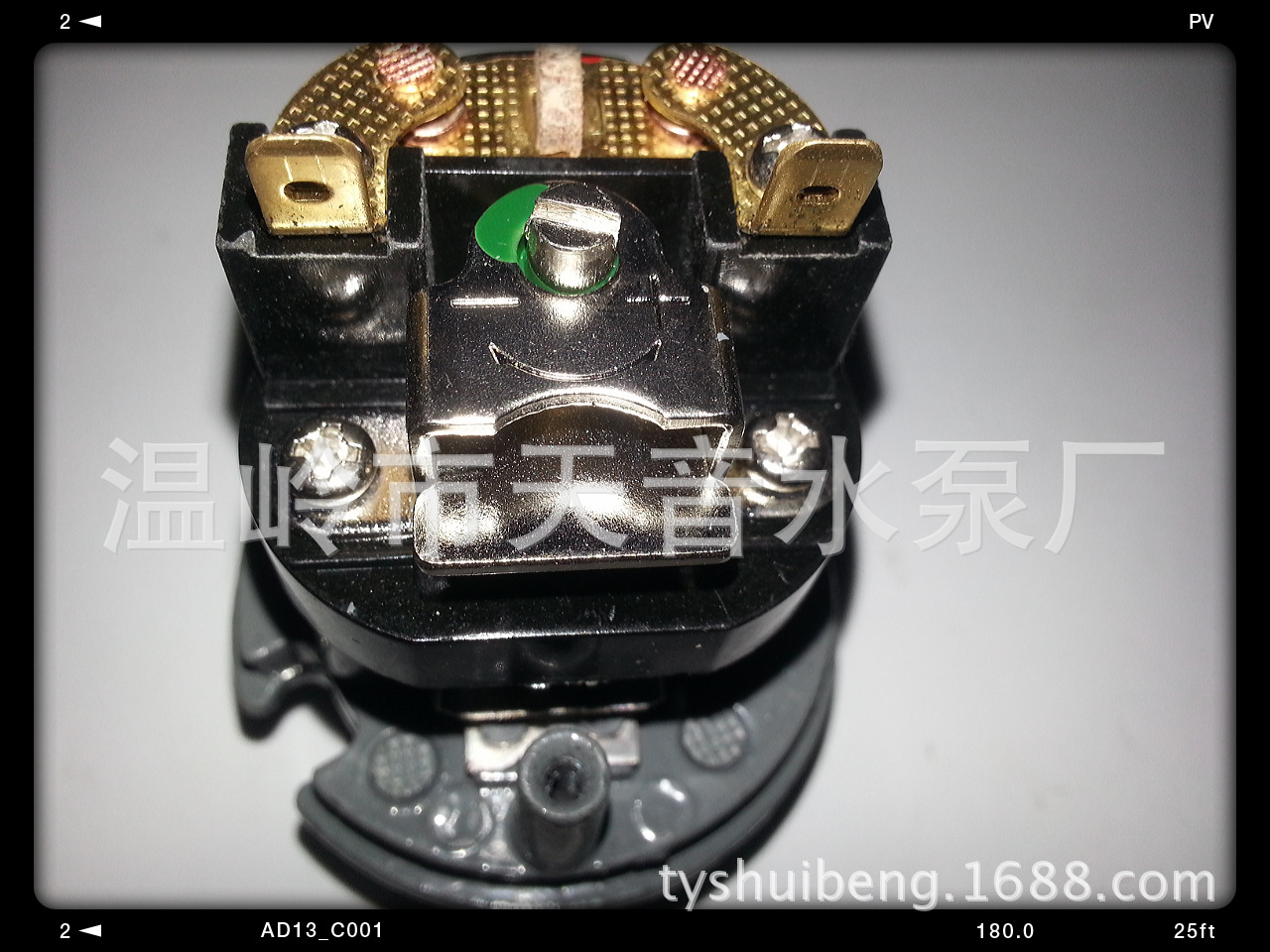

2.压力开关
开关压力设定值：1.3kg/cm²-2.1kg/cm²。
控 制 原 理： 由水泵出口水压的变化推动压力开关触片的开、合
来控制线路断、通。从而自动控制水泵点机起动、
关停。
开 关 特 点： 结构紧凑，调节简单，控制可靠、灵敏，更换比
较方便。
失控判断和处理：如果不用水时，水泵还不停的运转。请看上图用一
字形螺丝刀由箭头向‘-’方向调。如果用水时水泵不
起动（或不停跳动）。请按图向“+“方向调。

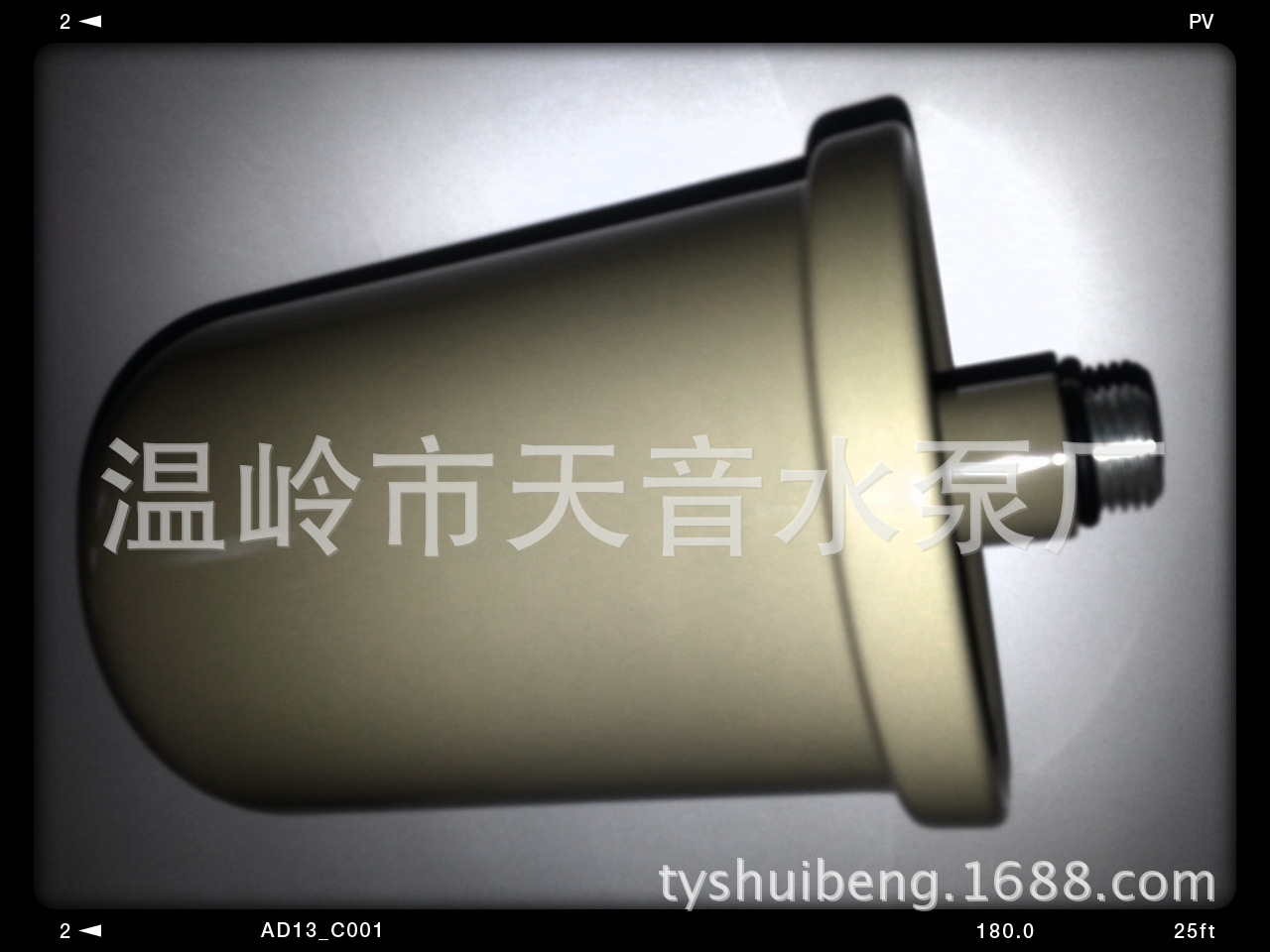

3.压 力 罐
构 成 材 料：0.9mm厚的板材外壳和内置天然橡胶皮囊。
出 厂 气 压：1.3kg/cm²。
工 作 原 理：当水压高到一定程度时内置的皮囊会慢慢张
开，当水压降到一定程度时皮囊会慢慢地收
缩。最后会到皮囊内的水压和罐内的气压平
衡。
功 能： 起到稳定水压作用，使压力开关平稳跳动。
失 效 判 断: 正常情怳水泵跳动比较平稳，会隔几秒跳动
一次。失效（内置皮囊破裂罐内充满水）时，
小流量用水跳会出现不正常，明显比正常要
快。特别在关水龙头时跳动的很快，一秒内
会跳动几次。出现这种情怳要换压力罐。

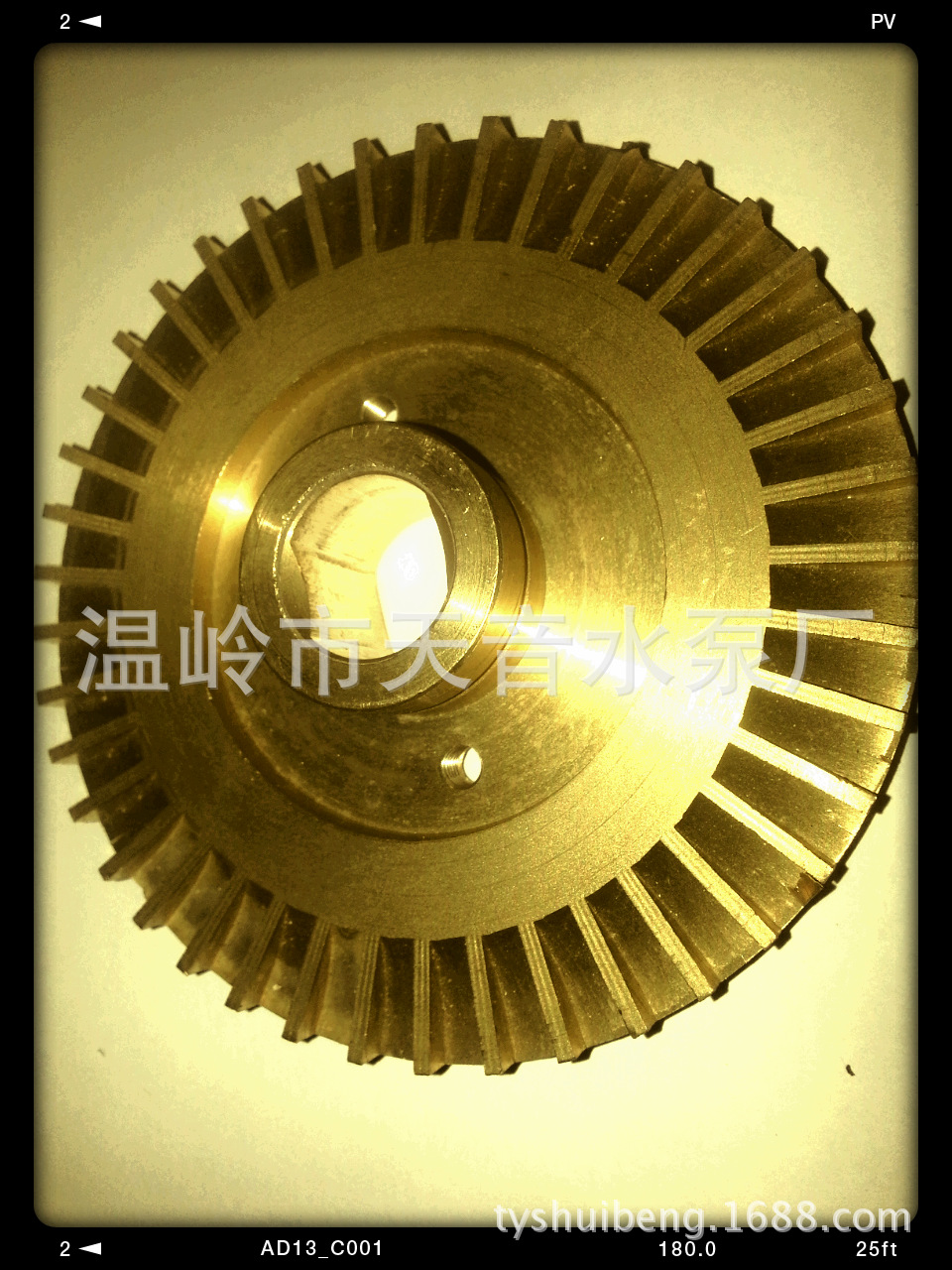

4.叶 轮
规 格：Ø60×6.5
材 质：H62黄铜。
结构型式：漩涡半开式。
特 点: 全精加工成形，结构简单，扬程高，维修方便。
失效判断: 正常情怳下，突然发生水压很低，不用水水泵也
不停机，判断叶轮打破，可以打开泵体前金黄盖
查看，如果破了要清洗泵内腔并更换叶轮。特别
在刚按装时会发生。
5.机械密封
。
规 格：109-14。
构成材料：硅橡胶、306不锈钢、石墨、陶瓷。
耐 温：≤ 180ºc 。
密封水压：≤１.２Ｍｐ。
特 点：结构简单、紧凑，更换方便，密封性优越，能自动
补偿密封环磨损而避免泄漏。
失效判断：如果水泵用段时间后，发现有水从泵体转轴处流出，
那可能密封石墨环失效，查看并更换。

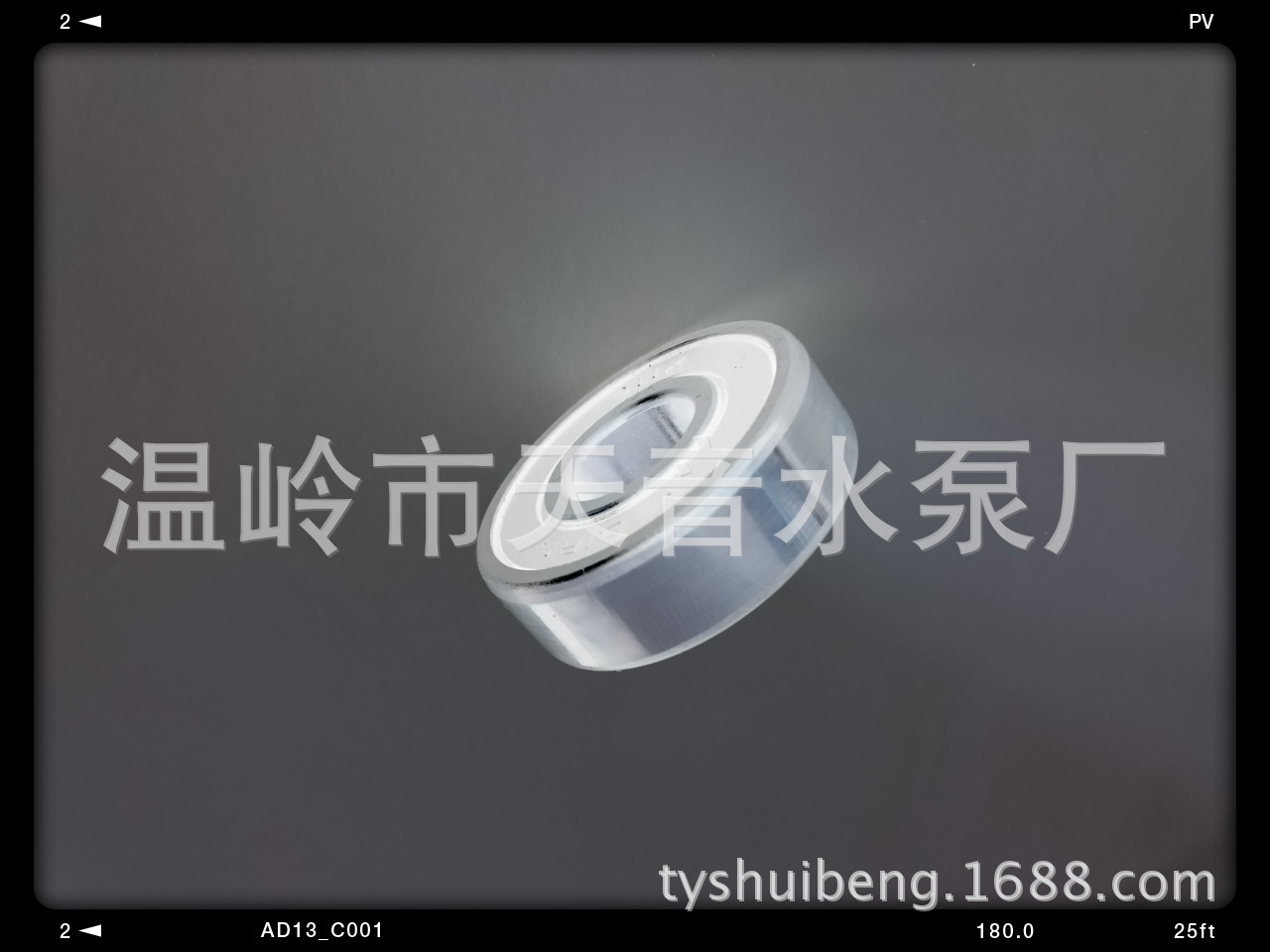

６．轴承
规 格：6201。
结构：球滚动。
特点：噪音等级Z3，为静音级。润滑油为高级中温油
脂，能很好的在较高温度和比较潮湿的环境中
工作。
注 意： 不要把水溅到轴承上，这样会使润滑油脂变质，
使轴承润滑失效，出现噪音。

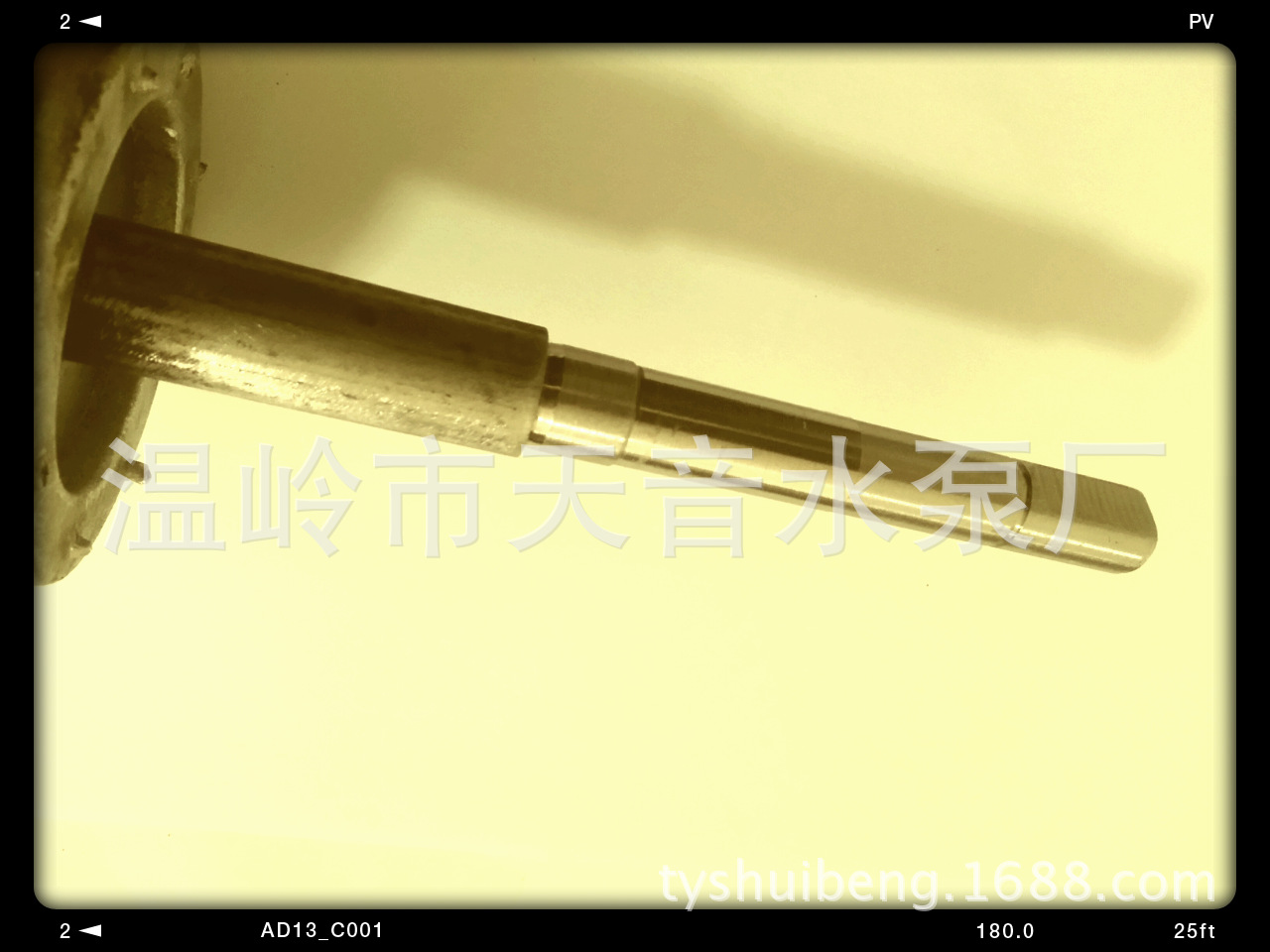

7.转 子
材质构成：牌号为800硅钢片、不锈钢2Cr13。
优 点：耐锈蚀，能保证水泵轴面密封不失效，避免普
通轴料密封失效须要更换转子的缺陷。
8.注意事项
a.本产品外表涂色以实样为准；
b.由于本物品都比较重，运费很难一次性确定，所以要
商量确定。
