耐磨潜水渣浆泵 NSQ/ZJQ潜水渣浆泵矿用洗煤厂专用泵合金材质

点击图片查看原图

单价：	12000.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	河北保定市
有效期至：	长期有效
最后更新：	2014-12-09 17:04
浏览次数：	1003

公司基本资料信息

安国宝盛水泵经销部
已缴纳 0.00 元保证金
联系人徐强松(先生) 经理
会员 [当前离线] [加为商友] [发送信件]
电话3428162
手机13483768658
地区河北-保定市
地址中国河北安国市路景村3区3街7排3号

产品详细说明

品牌	宝盛	型号	100ZJQ-39	材质	铸铁
性能	耐磨	原理	离心泵	泵轴位置	边立式
叶轮吸入方式	单吸式	叶轮结构	封闭式叶轮结构	叶轮数目	1
流量	150（m3/h）	扬程	25.4（m）	汽蚀余量	2.4（m）
吸入口径	150（mm）	排出口径	100（mm）

潜水渣浆5

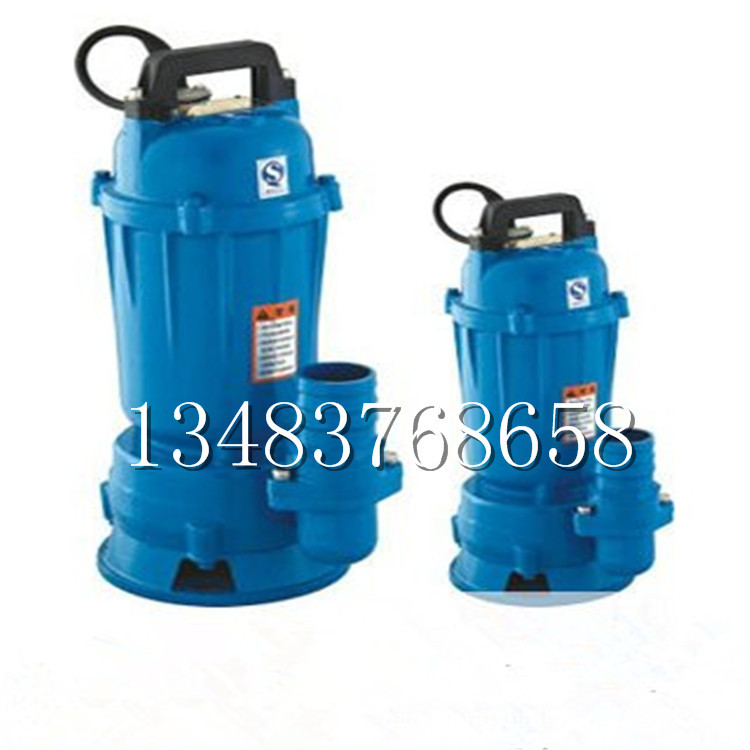

潜水渣浆泵15

一NSQ型潜水抽沙泵是电机与水泵同轴一体潜入介质中工作的水力机械。该设备结构先进、过流通道宽阔、排污能力强；选材精良、抗腐蚀能力强。适合于输送含有砂石、煤渣、尾矿等固体颗粒的液体。主要用于冶金、矿山、火力发电厂等企业渣浆类液体的清除及输送，是传统渣浆泵的理想替代产品。该系列产品是吸收国外先进技术设计制造。使用高科技耐磨材料，使设备寿命大大提高，减少了维修频次。水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置能够有效平衡油室内外的压力，使得机械密封两端压力保持平衡，最大限度的保证了机械密封的可靠性，大大延长了其使用寿命。

1、不受吸程限制，吸渣效率高，清淤更彻底。

2、无需配备辅助真空泵，投资更低廉。

3、无需配备辅助搅拌或喷击装置，操作更简便。

4、电机潜于水下，无需建设复杂的地面防护和固定装置，管理更便易。

5、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。

二

NSQ型潜水抽沙泵是电机与水泵同轴潜入介质中工作的水力机械，该泵过流部件采用合金耐磨材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质.该系列产品吸收国内外先进技术设计制造，水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉积的淤渣喷击成湍流，是水泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外压力，最大限度保护了机械密封的可靠性，电机采用过热保护、进水检测保护等多种保护措施，能够在恶劣的工况条件下长期安全的运行。
潜水泥沙泵适用于建筑抽黄沙、粉沙、淤泥、矿厂尾矿泵、矿砂、铁砂矿、污水处理厂沉淀物等。

三结构特点

1. 整机为干式下泵型，电机采用油室密封方式，内设机械密封，能有效防止高压水和杂质进入电机内腔。 2. 除主叶轮外，还有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。 3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造，耐磨、耐腐、排污能力强，能通过较大的固体颗粒。 4. 电机潜入水下，不受吸程限制，吸渣率高，清淤更彻底。 5. 整体设备简化，不许配备辅助搅拌装置或喷射装置，操作简便，机组总投资降低。 6. 搅拌叶轮直接接近沉积面，通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置，增加介质浓度

五使用条件

1．电源为50Hz/380V三相交流电源，配电变压器的容量为2-3倍电机额定容量。 2．介质温度不得超过60℃，不含易燃易爆性气体。 3．介质中固体颗的最大重量浓度：灰渣为45%，矿渣为60% 。 4．机组潜水深度：不大于20米，最小潜水深度以淹没电机为准。 5．机组在介质中的工作位置为立式，工作状态为连续。

六

性能参数

序号	型号	流量 m3/h	扬程 m	电机功率kw	转速 r/min	效率	间接通过最大颗粒mm	出水口径 mm
1	NSQ25-12-3	25	12	3	1450	50	7	50
2	NSQ20-25-4	20	25	4	1450	43	6	50
3	NSQ45-15-5.5	45	15	5.5	1450	58	13	80
4	NSQ20-30-5.5	20	30	5.5	1450	48	7	50
5	NSQ50-10-5.5	50	10	5.5	1450	60	13	80
6	NSQ25-30-7.5	25	30	7.5	1460	54	7	80
7	NSQ32-20-7.5	32	20	7.5	1460	53	13	80
8	NSQ 45-15-7.5	45	15	7.5	1460	55	13	80
9	NSQ 100-10-7.5	100	10	7.5	1460	60	21	100
10	NSQ30-30-7.5	24	31	7.5	1460	43	13	80
		30	30
		36	29
11	NSQ 70-20-11	70	20	11	1460	55	13	80
12	NSQ 25-40-11	25	40	11	1460	48	13	80
13	NSQ50-21-11	35	22	11	1460	48	21	80
		50	21
		60	20
14	NSQ50-26-11	35	29	11	1460	48	13	80
		50	26
		60	24
15	NSQ100-16-11	70	20	11	1460	55	21	100
		100	18
		120	15
16	NSQ100-18-11	70	20	11	1460	55	21	100
		100	18
		120	15
17	NSQ25-40-15	18	41	15	1460	35	13	80
		25	40
		30	39
18	NSQ50-26-15	35	29	15	1460	48	13	80
		50	26
		60	24
19	NSQ50-35-15	35	38	15	1460	47	13	100
		50	35
		60	32
20	NSQ60-30-15	42	33	15	1460	50	13	100
		60	30
		72	27
21	NSQ75-25-15	52	28	15	1460	51	13	100
		75	25
		90	22
22	NSQ100-18-15	70	20	15	1460	55	21	100
		100	18
		120	15
23	NSQ150-15-15	105	17	15	1460	56	21	100
		150	15
		180	13
24	NSQ 200-12-18.5	200	12	18.5	980		45	150

25	NSQ 75-35-22	52	38	22	980	48	13	100
		75	35
		90	32
26	NSQ 75-45-22	52	48	22	980	48	1	100
		75	45
		90	42
27	NSQ 100-25-22	70	27	22	980	55	14	100
		100	25
		120	22
28	NSQ150-22-22	105	25	22	980	60	32	150
		150	22
		180	20
29	NSQ200-15-22	140	17	22	980	60	45	150
		200	15
		240	13.5
30	NSQ100-35-30	70	38	30	980	50	21	100
