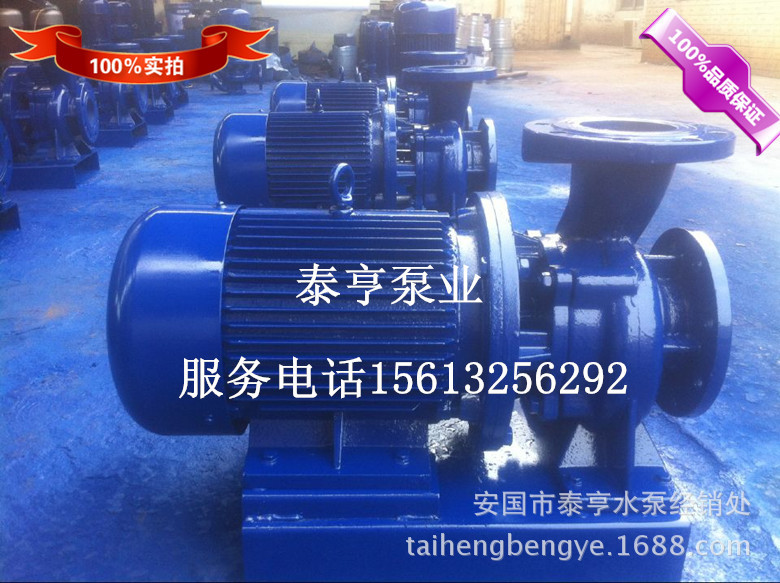

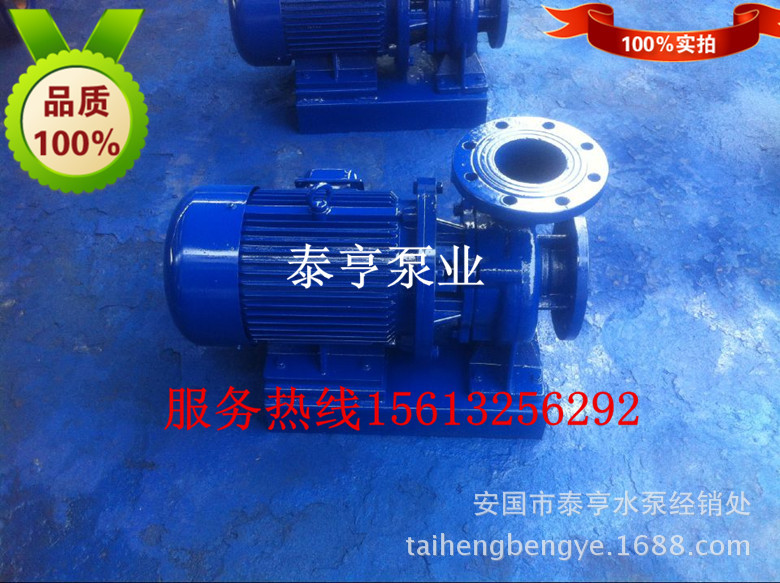

品牌 | 泰亨 | 型号 | ISW/ISG125-315 | 材质 | 铸铁 |
驱动方式 | 电动 | 性能 | 无泄露 | 原理 | 离心泵 |
泵轴位置 | 边立式 | 叶轮数目 | 单级 | 扬程 | 110(m) |
吸程 | 1(m) | 转速 | 1450 | 电动功率 | 37(w) |
工作温度 | 90(℃) | 进出口径 | 125(mm) | 流量 | 50(m3/h) |
电压 | 380 | 规格 | 125-315 |

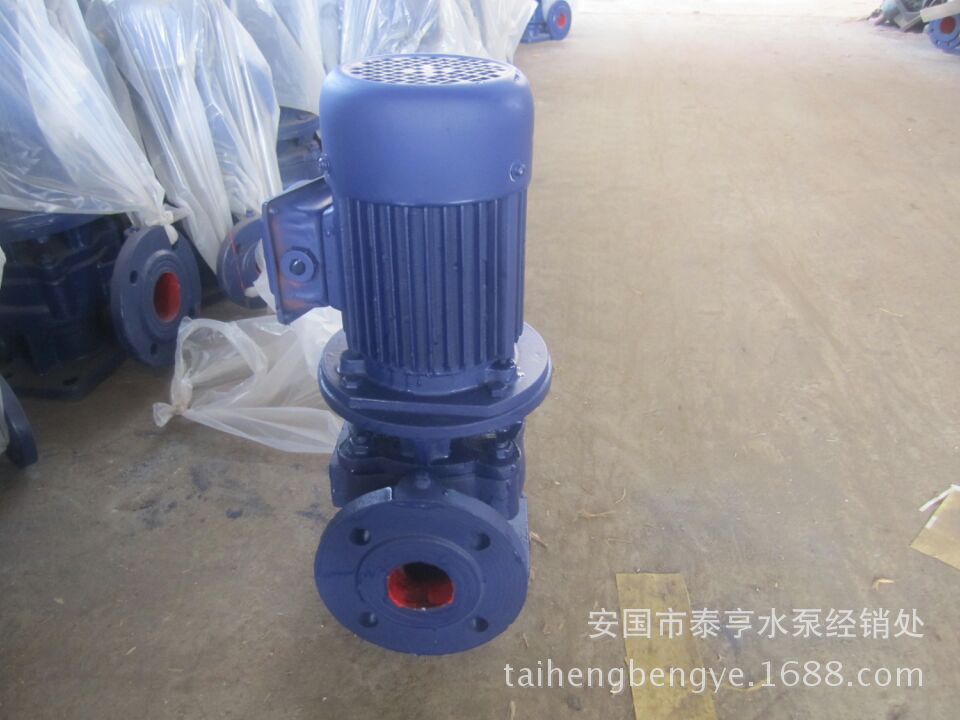

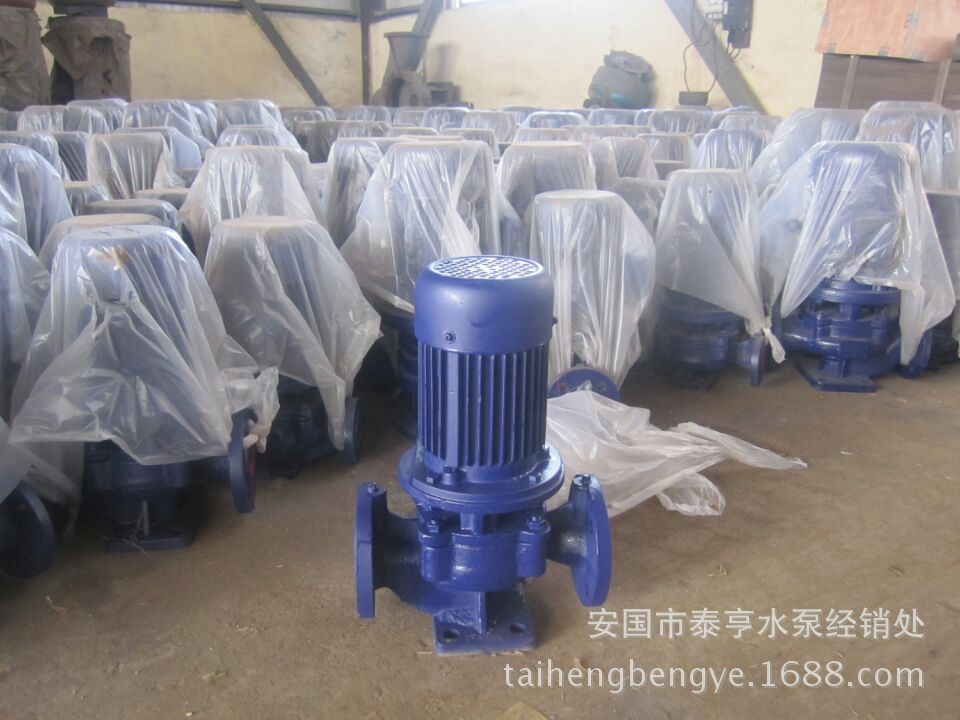

一、ISG立式管道离心泵概述
ISG型管道离心泵根据IS型离心泵与管道泵之性能参数,参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。
ISG立式管道离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。
ISG立式管道离心泵产品特点: |
一、ISG立式管道离心泵特点
1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,
从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
ISG立式管道离心泵产品用途: |
一、ISG立式管道离心泵用途
1、ISG型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林
灌溉,消防增压及设备配套,使用温度T:≤80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城
市采暖系统循环用泵,IRG使用温度T:≤120℃、GRG使用温度T:≤240℃。
3、IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、
制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。
ISG立式管道离心泵产品使用条件: |
一、ISG立式管道离心泵使用条件
1、 吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。
以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
ISG立式管道泵型号意义: |
ISG立式管道泵结构图: |
ISG立式管道泵参数表: |
泵、ISW卧式管道离心泵产品性能参数:
编号 | 型号 | 流量(m3/h) | 流量 (L/S) | 扬程 (m) | 效率 (%) | 转速 (r/min) | 电机功率 (kw) | 汽蚀余量 (m) |
1001 | 15-80 | 1.1 1.5 2.0 | 0.30 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2800 | 0.18 | 2.5 |
1002 | 20-110 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 16 15 13.5 | 19 34 35 | 2800 | 0.37 | 2.5 |
1003 | 20-160 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 33 32 30 | 19 25 23 | 2800 | 0.75 | 2.5 |
1004 | 25-110 | 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.5 |
1005 | 25-125 | 2.8 4 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.5 |
1006 | 25-125A | 2.5 3.5 4.5 | 0.69 0.97 1.25 | 17 16 14 | 35 | 2900 | 0.75 | 2.5 |
1007 | 25-160 | 2.8 4 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 | 2900 | 1.5 | 2.5 |
1008 | 25-160A | 2.5 3.5 4.5 | 0.69 0.97 1.25 | 29 28 26 | 31 | 2900 | 1.1 | 2.5 |
1009 | 32-125 | 4.5 4 6.5 | 1.25 1.39 1.58 | 20.5 20 18 | 29 38 38 | 2900 | 0.75 | 2.5 |
1010 | 32-125A | 3.3 4.5 5.7 | 1.22 1.75 2.31 | 17 16 14 | 37 | 2900 | 0.75 | 2.5 |
1011 | 40-100 | 4.4 6.3 8.3 | 1.11 1.53 1.94 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.55 | 2.5 |
1012 | 40-100A | 4 5.5 7 | 1.22 1.75 2.31 | 10.6 10 9 | 47 52.6 54 | 2900 | 0.37 | 2.5 |
1013 | 40-125 | 4.4 6.3 8.3 | 1.11 1.53 1.94 | 20.5 20 18.5 | 36 46 43 | 2900 | 1.1 | 2.5 |
1014 | 40-125A | 4 5.5 7 | 1.22 1.75 1.94 | 16.3 16 15.5 | 40 44 42.5 | 2900 | 0.75 | 2.5 |
1015 | 40-160 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33.2 32 30.2 | 34 40 42 | 2900 | 2.2 | 2.5 |
1016 | 40-160A | 4 5.5 7 | 1.11 1.53 1.94 | 29 28 26.6 | 33 38 39 | 2900 | 1.5 | 2.5 |
1017 | 40-160B | 3.5 5 6.5 | 0.97 1.39 1.80 | 25 24 22.5 | 31.5 37 39 | 2900 | 1.1 | 2.5 |
1018 | 40-200 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 50.5 50 48 | 26 33 35 | 2900 | 4.0 | 2.5 |
1019 | 40-200A | 4 5.5 7 | 1.11 1.53 1.94 | 44.6 44 42.7 | 26 31 32 | 2900 | 3.0 | 2.5 |
1020 | 40-200B | 3.5 5 6.5 | 0.97 1.39 1.80 | 39 38 36 | 29 | 2900 | 2.2 | 2.5 |
1021 | 40-250 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 82 80 74 | 24 27.5 28 | 2900 | 7.5 | 2.5 |
1022 | 40-250A | 4 5.5 7 | 1.11 1.53 1.94 | 72.5 70 65 | 24 26 24.5 | 2900 | 5.5 | 2.5 |
1023 | 40-250B | 3.5 5 6.5 | 0.097 1.39 1.80 | 63 60 55 | 25 | 2900 | 4.0 | 2.5 |
1024 | 40-100(I) | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 13.6 12.5 11.3 | 55 62 60 | 2900 | 1.1 | 2.5 |
1025 | 40-100(I)A | 8 11 14 | 2.22 3.05 3.89 | 10.5 10 9 | 60 | 2900 | 0.75 | 2.5 |
1026 | 40-125(I) | 8.8 12.5 16.3 | 2.44 3.05 3.89 | 21.5 20 17.8 | 49 58 58 | 2900 | 1.5 | 2.5 |
1027 | 40-125(I)A | 8 11 14 | 2.22 3.05 3.89 | 17.0 16 14.3 | 56 | 2900 | 1.1 | 2.5 |
1028 | 40-160(I) | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33.3 32 29.8 | 45 52 53 | 2900 | 3.0 | 2.5 |
1029 | 40-160(I)A | 8 11 14 | 2.22 3.05 3.89 | 29 28 26.2 | 43 48 47 | 2900 | 2.2 | 2.5 |
