品牌 | 晨宇 | 型号 | DG80-30x3 | 材质 | 铸铁 |
性能 | 耐磨 | 用途 | 管道泵 | 泵轴位置 | 卧式 |
叶轮结构 | 封闭式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 43(m3/h) |
叶轮数目 | 3 | 扬程 | 90(m) | 汽蚀余量 | 3.9(m) |
轴功率 | 15.1(kW) | 吸入口径 | 80(mm) | 排出口径 | 80(mm) |
结构原理 | 喷射泵 | 规格 | DG80-30x3 |

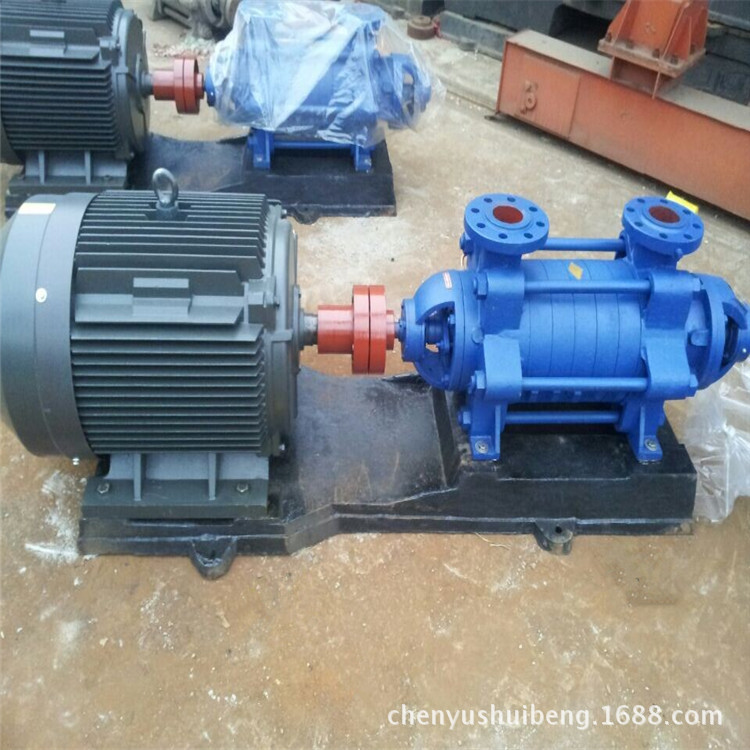

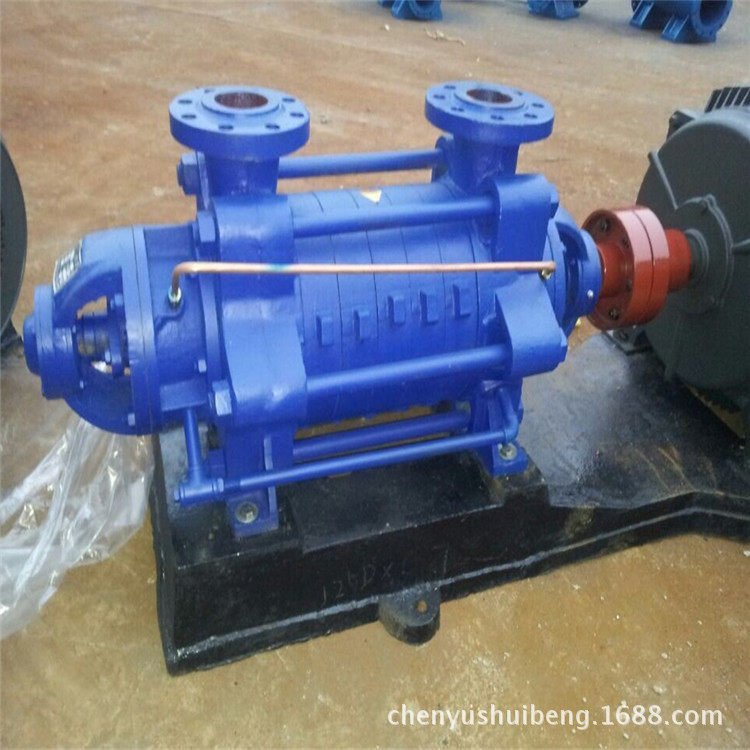

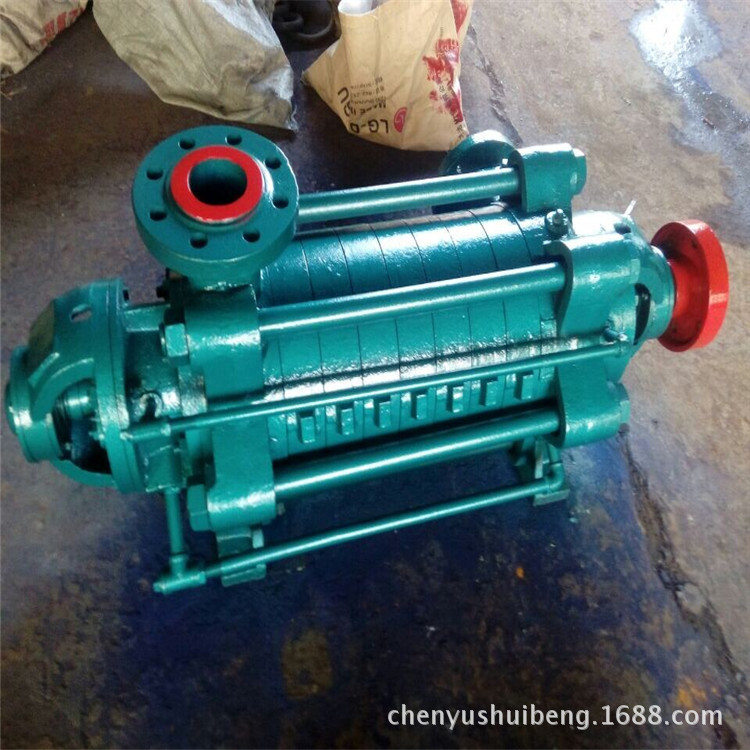

D、DG型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
■D、DG型卧式多级离心泵型号意义:
* D-单吸多级分段式离心泵
■D、DG型卧式多级离心泵产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
■D、DG型卧式多级离心泵技术参数:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。
■D、DG型卧式多级离心泵结构图:
■D、DG型卧式多级离心泵结构说明:
D、DG型卧式多级离心泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
D、DG型卧式多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。
D、DG型卧式多级离心泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。
D、DG型卧式多级离心泵一般采用滚动轴承、干油润滑结构,DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑结构,也可采用滚动轴承、干油润滑结构。泵的主要零件材料一般采用优质铸铁,也可采用铸钢或不锈钢。
D、DG型卧式多级离心泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。
■D、DG型卧式多级离心泵产品用途:
D、DG型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
■D、DG型卧式多级离心泵性能参数:
