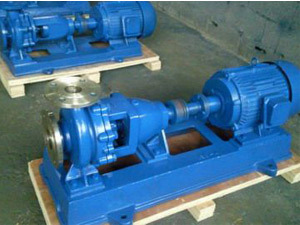

河北水泵韩辉水泵IH65-50-160耐腐蚀化工离心泵加工

品牌	韩辉	型号	IH65-50-160	用途	化工泵
驱动方式	电动	泵轴位置	卧式	叶轮吸入方式	单吸式
叶轮结构	半开式叶轮	性能	耐腐蚀	叶轮数目	单级
流量	7.5（m3/h）	扬程	8.8（m）	转速	2900（rpm）
轴功率	2.65（kW）	吸入口径	65（mm）	排出口径	50（mm）
规格	IH65-50-160

IH型化工泵主要零件：泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。IH型化工泵结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接，把泵盖夹紧在中间。泵体是轴向吸入，径向排出，底角支撑式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机。只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

IH型化工泵为单级单吸悬臂式离心泵.其标记、额定性能点和尺寸等效，采用国际标准ISO2858－197（E），机械工业部确定取代F型耐腐蚀离心泵的节能，更新换代产品。能满足化工流程中输送有腐蚀性粘度类似于水的液体。泵输送介质的温度一般为－20°C－105°C，必要时采用适当冷却措施，输送的介质温度可更高。泵的工作压力按16bar设计。

IH化工泵送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。本司IH泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

IH不锈钢离心泵结构说明:

序号	名 称	材 料
			1	泵 体	ZG1Cr18Ni9Ti
2	口 环	ZG1Cr18Ni9Ti
3	叶 轮	ZG1Cr18Ni9Ti
4	泵 盖	ZG1Cr18Ni9Ti
5	机械密封	四氟乙烯,氧化铝 、碳化硅、硬质合金
6	支 架	HT200
7	泵 轴	1Cr18Ni9Ti
8	底 座	HT200
