品牌 | 月明河 | 型号 | IS80-65-160 | 材质 | 铸铁 |
性能 | 无泄露 | 用途 | 排污泵 | 泵轴位置 | 卧式 |
叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 双吸式 | 流量 | 50(m3/h) |
叶轮数目 | 1 | 扬程 | 32(m) | 汽蚀余量 | 2.5(m) |
轴功率 | 26.2(kW) | 吸入口径 | 80(mm) | 排出口径 | 65(mm) |
结构原理 | 喷射泵 |
******************************************************************************************
温馨提示
本站所有产品价格仅供参考,不做交易标准;
下单前请务必与卖家联系,如果给您带来不便,请谅解!

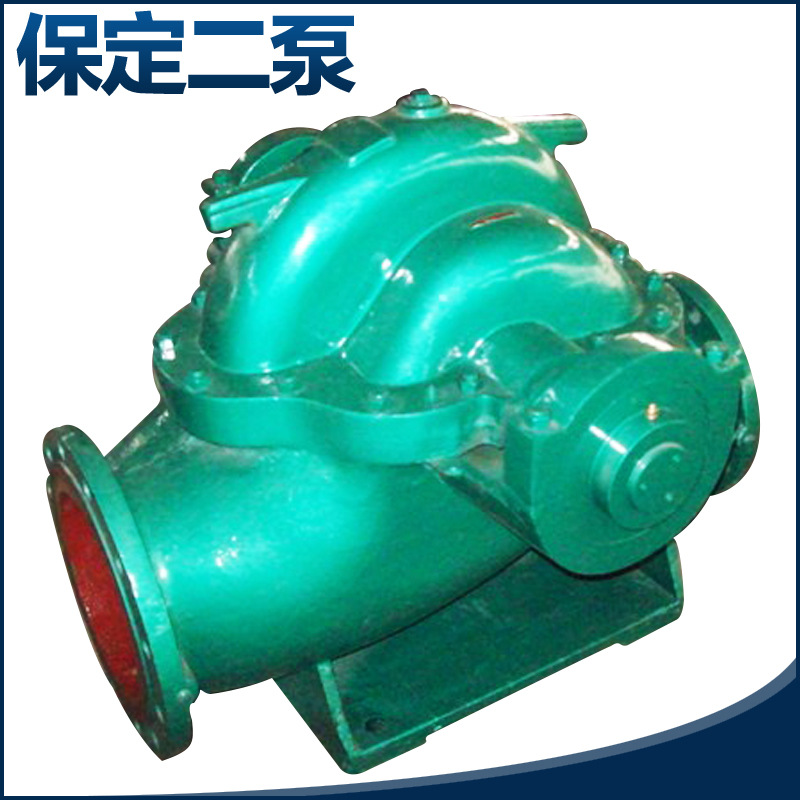

双吸泵作为离心泵的一种重要形式,因其具有扬程高、流量大等特点,在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成,从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作,在同样的叶轮外径下流量可增大一倍;泵壳水平中开,检查和维修方便,同时,双吸泵进出口在同一方向上且垂直于泵轴,利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称,没有轴向力,运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高,大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。
产品结构
SH型双吸清水离心泵的吸人口与吐出口均在水泵轴心线下方,
水平方向与轴线成垂直位置、泵壳中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下吝降制有放水的管螺孔。叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动.轴封为软填料密封,为了冷却润滑密封腔和防止空气漏人泵内,.在填料之间有水封环,水泵工作时少量高压水通过水封管流人填料腔起水封作用。
产品结构图
1 | 泵体 | 12 | 轴套螺母(右) | |
2 | 泵盖 | 13 | 轴承体 | |
3 | 泵轴 | 14 | 固定螺栓 | |
4 | 叶轮 | 15 | 轴承体压盖 | |
5 | 双吸密封环 | 16 | 联轴器部件 | |
6 | 轴套 | 17 | 圆螺母 | |
7 | 填料套 | 18 | 轴承盖(甲) | |
8 | 水封管 | 19 | 轴套螺母(左) | |
9 | 填料 | 20 | 轴承挡圈 | |
10 | 填料环 | 21 | 轴承盖(乙) | |
1l | 填料压盖 | 22 | 端盖 |
双吸清水离心泵型号意义
产品用途
Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80℃℃,合适矿山、城市、电站的给排水,农田排涝灌溉和各种水利工程。
目前生产的Sh型泵有:
6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-l3、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-l3、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A。
双吸泵的结构特点
结构紧凑:外形美观,稳定性好,便于安装。
运行平稳:优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。
轴封:选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承:选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。
安装形式:装配时不需调整,可根据现场使用条件。分立式或卧式安装。
