循环热水泵单级单吸管道热水离心泵,IRG30-125热水管道离心泵

点击图片查看原图

单价：	2500.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2014-12-05 11:05
浏览次数：	1128

公司基本资料信息

上海涌诺泵业有限公司
已缴纳 0.00 元保证金
联系人施苗苗(女士) 总经理
会员 [当前离线] [加为商友] [发送信件]
电话86 021 50393961
手机18521033303
地区上海
地址中国上海市浦东新区张江高科张江工业园

产品详细说明

品牌	其他,其他,涌诺	型号	ISGB	材质	不锈钢
性能	不阻塞	用途	管道泵	泵轴位置	卧式
叶轮结构	半开式叶轮	叶轮吸入方式	单吸式	流量	50（m3/h）
叶轮数目	18	扬程	500（m）	汽蚀余量	2.3（m）
轴功率	1.1（kW）	吸入口径	80（mm）	排出口径	80（mm）
结构原理	中开泵

QQ图片20140823101445

有好的产品、才有好的市场

精心、细心“涌诺”品质让您放心

涌诺品质、承诺一言九鼎

undefined

涌诺联系我们
undefined

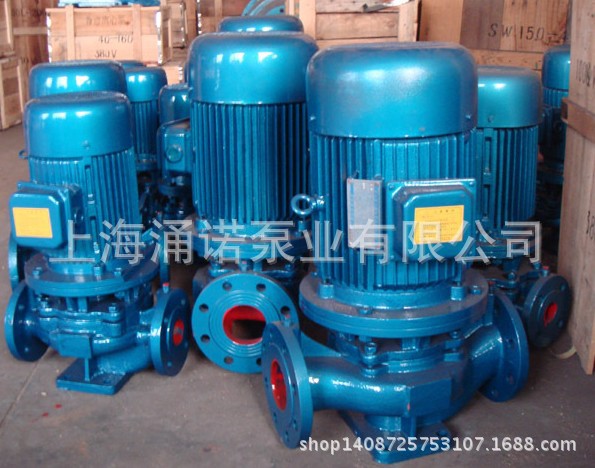

不锈钢防爆立式管道离心泵

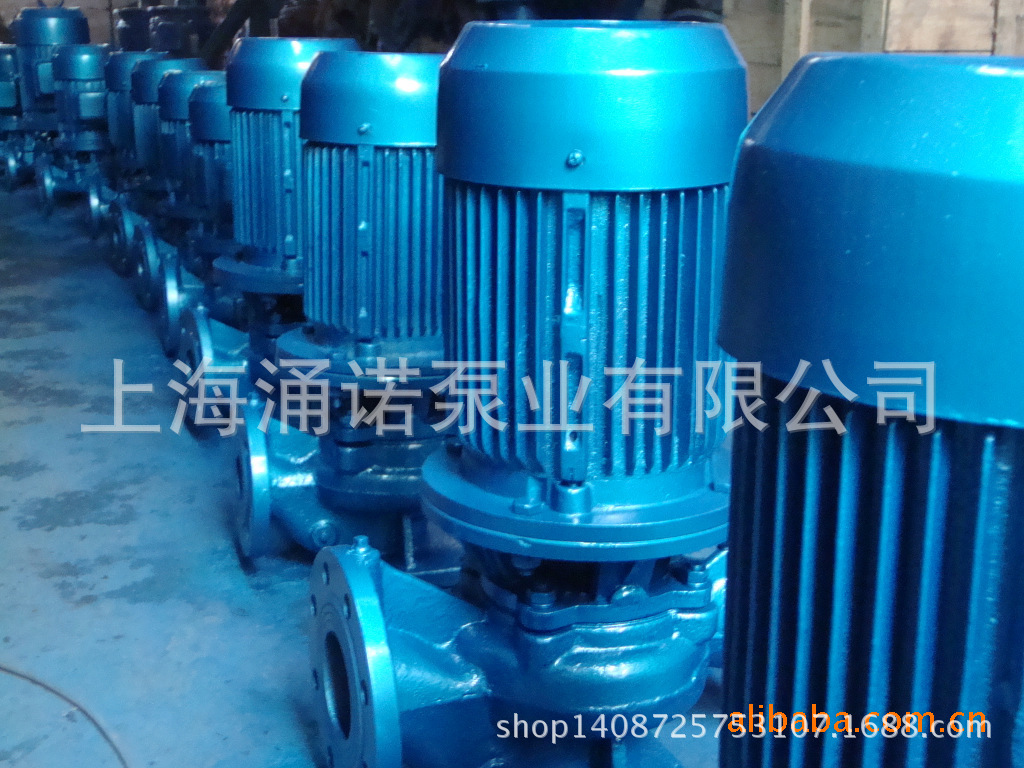

不锈钢防爆立式管道离心泵2

undefined

I

IRG型热水管道离心泵是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

IRG型单级单吸热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。

IRG型热水管道离心泵工作条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

IRG型热水管道离心泵产品优点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

IRG型热水管道离心泵使用安装

IRG型热水管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
IRG型热水管道离心泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

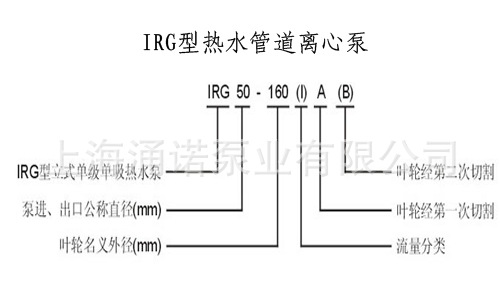

IRG型热水管道离心泵型号意义

undefined

IRG型热水管道离心泵结构

undefined

单级单吸管道清水离心泵参数

型号流量扬程
（m）效率
（%）转速
（r/min）电机功率
（kw）（m3/h）（L/s）

15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8.0 7.0	26 34 34	2800	0.18
20-110	1.8 2.5 3.3	0.50 0.69 0.91	16.0 15.0 13.5	25 34 35	2800	0.37
20-125	1.8 2.5 3.3	0.50 0.69 0.91	21.0 20.0 18.6	28 35 34	2800	0.75
20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	1.5
25-110	2.8 4.0 5.2	0.78 1.11 1.44	16.0 15.0 13.5	34 42 41	2900	0.55
25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20.0 18.0	28 36 35	2900	0.75
25-125A	2.5 3.6 4.6	0.69 1.00 1.28	17.0 16.0 14.4	29 35 31	2900	0.75
25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	27 31 29	2900	1.1
32-100	3.5 4.5 5.3	0.97 1.24 1.47	14.5 12.5 11	35 40 38	2900	0.55
30-125	3.5 5.0 6.5	0.97 1.39 1.80	22 20 18	40 44 42	2900	0.75
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16.0 14.4	39 43 40	2900	0.55
32-160	4.4 6.3 8.3	1.22 1.75 2.32	33 32 30	40 44 42	2900	1.5
32-160A	2.8 4.0 5.2	0.78 1.11 1.44	27 25 21	31 34 32	2900	1.1
32-200	3.1 4.5 5.8	0.86 1.25 1.61	50.5 50.0 48.0	28 32 30	2900	3
32-200A	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2
32-160（1）	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2
32-200（1）	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50.0 48.0	26 33 35	2900	4
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10.0 9.0	48 52 50	2900	0.37
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4

热水泵故障现象	热水泵可能产生的原历	热水泵故障排除方法
热水泵不出水	热水泵进出口阀门未打开，进出管路阻塞，流产叶轮阻塞	检查，去除阻塞物
	热水泵电机运行方向不对，电机缺相转速很慢	调整电机方向，坚固电机接线
	热水泵吸入管漏气	拧紧各密封面，排除空气
	热水泵泵没灌满液体，泵腔内有空气	打开泵上盖或打开排气阀，排尽空气
	热水泵进出口供水不足，吸程过高，底阀漏水	停机检查、调整(并网自来水管和带吸程使用易出现此现象)。
	热水泵管路阻力过大，泵选型不当	减少管路弯道，重新选泵
热水泵流量不足	先按1.原因检查	先按1.排除
	热水泵管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足	去除阻塞物，重新调整阀门开度
	热水泵电压偏低	稳压
	热水泵叶轮磨损	更换叶轮
热水泵功率过大	热水泵超过额定流量使用	调节流量关小出口阀门
	热水泵吸程过高	降低吸程
	热水泵泵轴承磨损	更换轴承
热水泵杂音振动	热水泵管路支撑不稳	稳固管路
	热水泵液体混有气体	提高吸入压力排气
	热水泵产生汽蚀	降低真空度
	热水泵轴承损坏	更换轴承
	热水泵电机超载发热运行	调整按5
热水泵电机发热	热水泵流量过大，超载运行	关小出口阀
	热水泵碰擦	检查排除
	热水泵电机轴承损坏	更换轴承
	热水泵电压不足	稳压
热水泵漏水	热水泵机械密封磨损	更换
	热水泵泵体有砂孔或破裂	焊补或更换
	热水泵密封面不平整	修整
	热水泵安装螺栓松懈	紧固
