品牌 | 青巨 | 型号 | QBG40-125A | 材质 | 铸铁 |
驱动方式 | 电动 | 原理 | 离心泵 | 泵轴位置 | 边立式 |
叶轮数目 | 多级 | 叶轮吸入方式 | 单吸式 | 流量 | 5.6(m3/h) |
扬程 | 16(m) | 转速 | 2900(r/m) | 规格 | QBG40-125A |

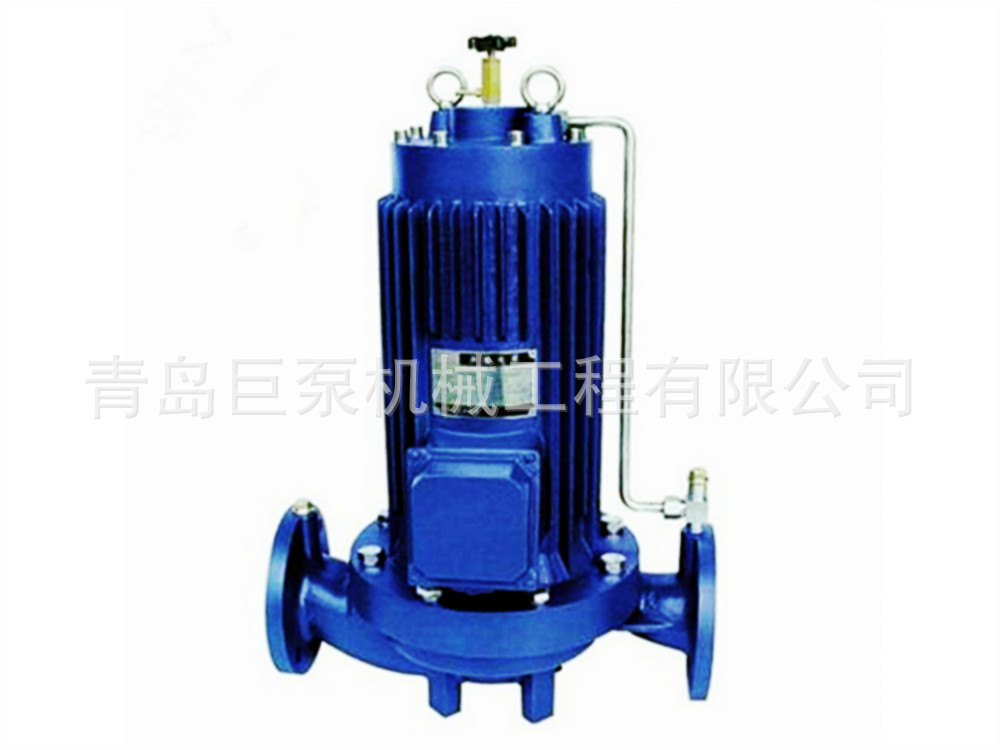

【PBG型立式屏蔽泵】产品概述
PBG屏蔽泵是由水泵和屏蔽电动机构成一个密封整体,整体采用静密封设计。可以广泛使用在采暖、卫生用水、冷冻水系统中无腐蚀的冷水和热水的输送,它是宾馆、医院、工厂、高档住宅等热力交换站、管路集中供暖的理想输送设备。立式屏蔽泵其较之于普通管道离心泵有泵、机一体化结构紧凑,体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏、等特点,最大限度的满足用户日益增长的对工作环境的稳定性与环保要求。
【PBG型立式屏蔽泵】型号意义
【PBG型立式屏蔽泵】特点用途
PBG屏蔽泵具有泵、机一体化结构紧凑,体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏、无污染等特点。
屏蔽泵广泛应用于暖通空调空调冷热水循环、工业、城市生活用水、管道增压、远距离送水等场合,变换材质的派生产品更可适用于石油、化工、制药、食品、制冷等。高、低温,高压各种场合。
【PBG型立式屏蔽泵】工作条件
1、立式屏蔽泵电源额定电压为380V,频率为50Hz,三相交流电;
2、PBG屏蔽泵输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒;
3、立式屏蔽泵输送液体的温度≤120℃;
4、立式屏蔽泵系统压力不超过1.0MPa,不小于50Kpa;如超过请订货时注明
5、立式屏蔽泵环境温度不超过40℃
6、立式屏蔽泵海拔不超过1000mm
7、立式屏蔽泵电动机为鼠笼型,适用于满压起动,如果电原容量不足以满压起动时,则可采用降压启动。
【PBG型立式屏蔽泵】结构说明
PBG屏蔽泵为立式水泵,电泵有水泵和屏蔽电动机(以下简称电机)两部分组成。水泵部分主要零部件叶轮、泵体、密封环,电机部分主要零部件有定子、转子、屏蔽套、轴承座、轴承、推力盘、冷却管、放气阀等零部件组成。
屏蔽泵电机选用H级绝缘绕组。转子由不锈钢轴和铸铝转子组成。为了防止输送液体进入定子和腐蚀转子,在定子内径及转子表面分别用不锈钢屏蔽套密封。
密封性:泵体法兰与电机法兰连接处,机座与轴承座及定子屏蔽连接处均有耐热O型密封圈密封。
屏蔽泵叶轮悬臂安装在电机转轴上,由键和螺母予以固紧。
润滑与冷却:采用外循环。当泵工作时,由电泵出口处引出少量液体经过冷却管、后轴承与轴颈间隙、定、转子间隙、前轴承与轴颈间隙、叶轮后口环组成一循环回路(单级)、最后一级叶轮进口环组成一循环回路(多级)。
【PBG型立式屏蔽泵】技术参数
由于阿里版本所限,如需要大流量,大口径的屏蔽泵;请致电巨泵公司销售中心!
青岛巨泵公司向广大用户郑重承诺
①产品配发检验合格证书和使用说明书,以确保用户能正确安装使用我公司产品。保证出厂的产品均按照有关国家标准生产和检验,不合格的产品绝不出厂。保证严格履行、兑现产品三包,严格执行国家工业产品售后服务有关规定,对出厂产品自发货日起的统一(保修2年)。用户在产品说明书规定的正常操作条件下,我公司将负责保质期内产品质量完好。
②如用户对我公司产品提出质量异议,公司保证在接到用户提出异议后,24小时内作出处理意见。若需现场解决的,保证派出专业技术服务人员,并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司予以存档。
