点击图片查看原图
| 品牌 | 涌诺 | 型号 | IH型化工离心泵 | 材质 | 不锈钢 |
| 性能 | 变频 | 用途 | 管道泵 | 泵轴位置 | 卧式 |
| 叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 12（m3/h） |
| 叶轮数目 | 18 | 扬程 | 50（m） | 汽蚀余量 | 10（m） |
| 轴功率 | 2.2（kW） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 结构原理 | 中开泵 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
产品概述:

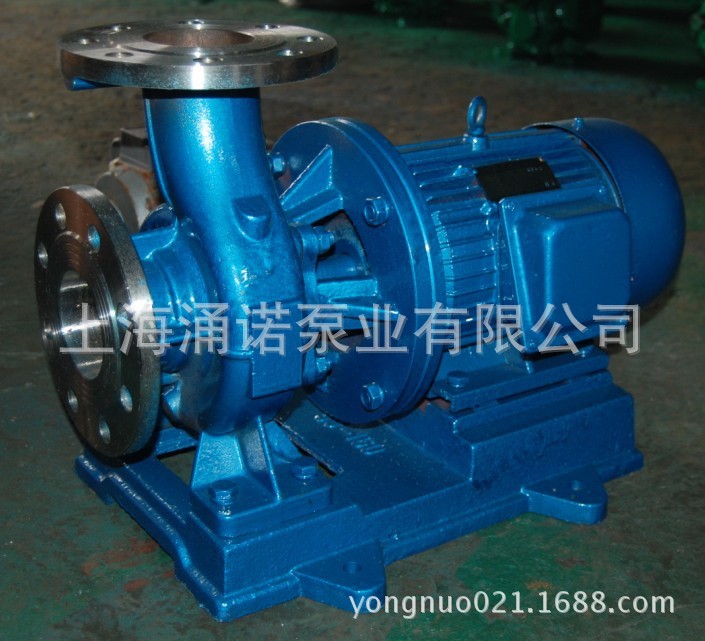

IH型化工泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准，具有性能范围广、效率高、"三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。
泵的结构：
IH型泵是全国泵行业采用国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
结构特点：
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
旋转方向：
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
泵的轴封型式：
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～ 280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质.
性能范围：
流量Q：6.3～400m3/h
扬程H：5～125m
转速n：2900、1450r/min
配带功率：0.55～110KW
进口直径：50～200mm
最高工作压力：1.6Mpa
型号意义：
例：IH50-32-160A
IH-国际标准单级单吸化工离心泵 50-泵入口直径（mm）
32-泵出口直径（mm） 160-叶轮名义直径（mm） A-叶轮经第一次切割。
性能参数：
型号 | 进口 | 出口 | 流量 | 扬程 | 配用电机 | 叶轮直径mm | |
型号 | 功率（KW） | ||||||
IH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
IH50-32-125 | 50 | 32 | 6.3 | 5 | Y801-4 | 0.55 | 125 |
IH50-32-160 | 50 | 32 | 12.5 | 32 | Y100L-2 | 3 | 160 |
IH50-32-160 | 50 | 32 | 6.3 | 8 | Y801-4 | 0.55 | 160 |
IH50-32-200 | 50 | 32 | 12.5 | 50 | Y132S1-2 | 5.5 | 200 |
IH50-32-200 | 50 | 32 | 6.3 | 12.5 | Y802-4 | 0.75 | 200 |
IH50-32-250 | 50 | 32 | 12.5 | 80 | Y160M1-2 | 11 | 250 |
IH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
IH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
IH65-50-125 | 65 | 50 | 12.5 | 50 | Y901-4 | 0.55 | 160 |
IH65-50-160 | 65 | 50 | 25 | 32 | Y132S1-2 | 0.5 | 160 |
IH65-50-160 | 65 | 50 | 12.5 | 5 | Y802-4 | 0.75 | 200 |
IH65-40-200 | 65 | 40 | 25 | 50 | Y132S2-2 | 7.5 | 200 |
IH65-40-200 | 64 | 40 | 12.5 | 12.5 | Y90S-4 | 1.1 | 250 |
IH65-40-250 | 64 | 40 | 25 | 80 | Y160M2-2 | 15 | 250 |
IH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L1-4 | 2.2 | 125 |
IH80-65-125 | 80 | 65 | 50 | 20 | Y132S1-2 | 5.5 | 125 |
IH80-65-125 | 80 | 65 | 25 | 5 | Y802-4 | 0.75 | 160 |
IH80-65-160 | 80 | 65 | 50 | 32 | Y132S2-2 | 7.5 | 160 |
IH80-65-160 | 80 | 65 | 25 | 8 | Y90L-4 | 1.5 | 200 |
IH80-50-200 | 80 | 50 | 50 | 50 | Y160M2-2 | 15 | 200 |
IH80-50-200 | 80 | 50 | 25 | 12.5 | Y100L1-4 | 2.2 | 250 |
IH80-50-250 | 80 | 50 | 50 | 80 | Y180M-2 | 22 | 315 |
IH80-50-250 | 80 | 50 | 25 | 20 | Y100L2-4 | 3 | 315 |
IH80-50-315 | 80 | 50 | 50 | 125 | Y200L2-2 | 37 | 125 |
IH80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 |
IH100-80-125 | 100 | 80 | 100 | 20 | Y160M1-2 | 11 | 160 |
IH100-80-125 | 100 | 80 | 50 | 5 | Y90L-4 | 1.5 | 160 |
