品牌 | 雪弗龙 | 型号 | ISG350-400 | 材质 | 铸铁 |
驱动方式 | 电动 | 性能 | 无泄露 | 原理 | 离心泵 |
泵轴位置 | 边立式 | 叶轮数目 | 单级 | 扬程 | 50(m) |
吸程 | 3(m) | 转速 | 1480 | 电动功率 | 160000(w) |
工作温度 | 0-80(℃) | 进出口径 | 350(mm) | 流量 | 800(m3/h) |
电压 | 380V | 规格 | ISG350-400 | |
杭州雪弗龙机电有限公司
我公司专业生产WQ/QW,JYWQ,WQAS/WQK式排污泵、潜水泵、潜污泵、油浸泵、自吸泵、离心泵、管道泵等水泵系列请广大新老客户来电洽谈。

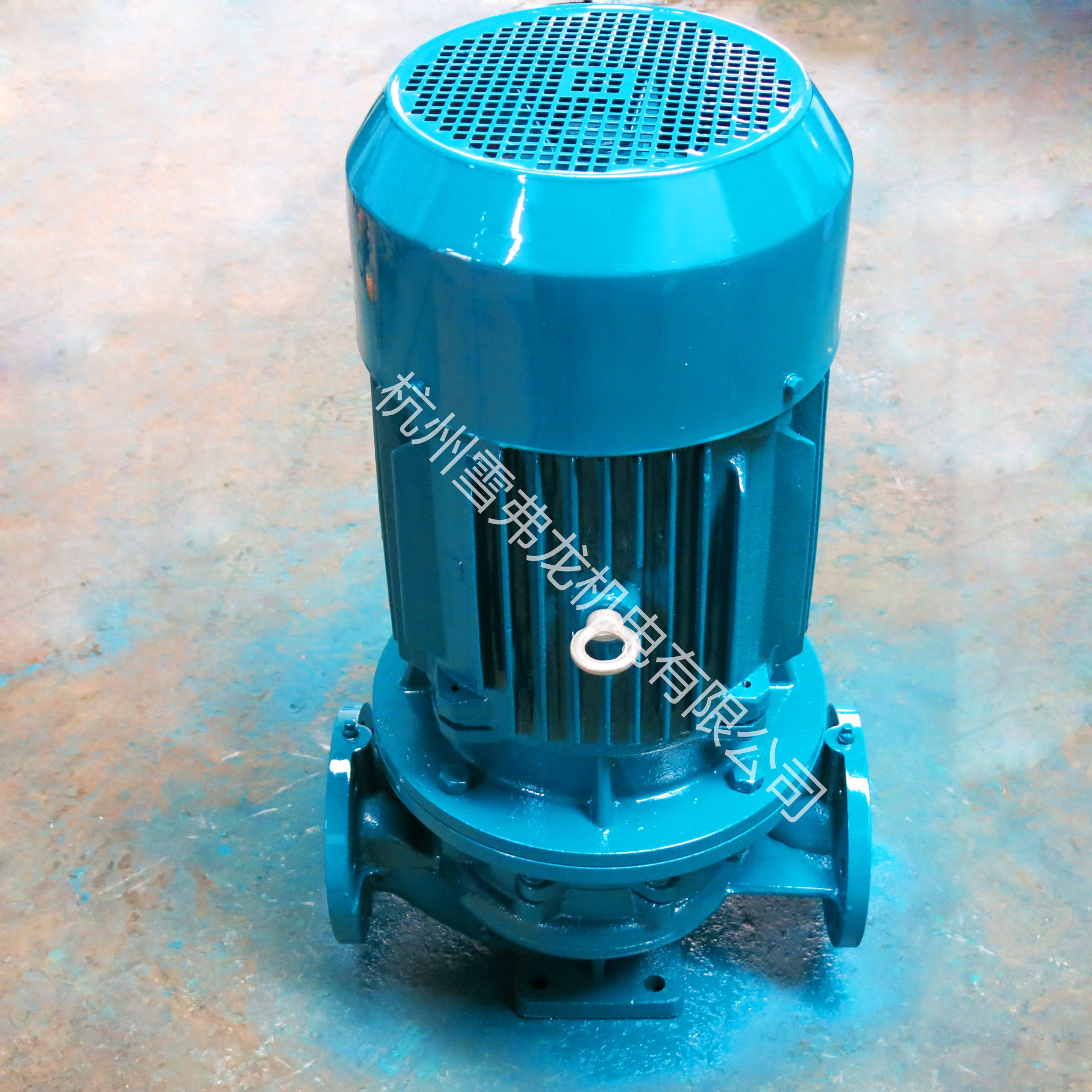

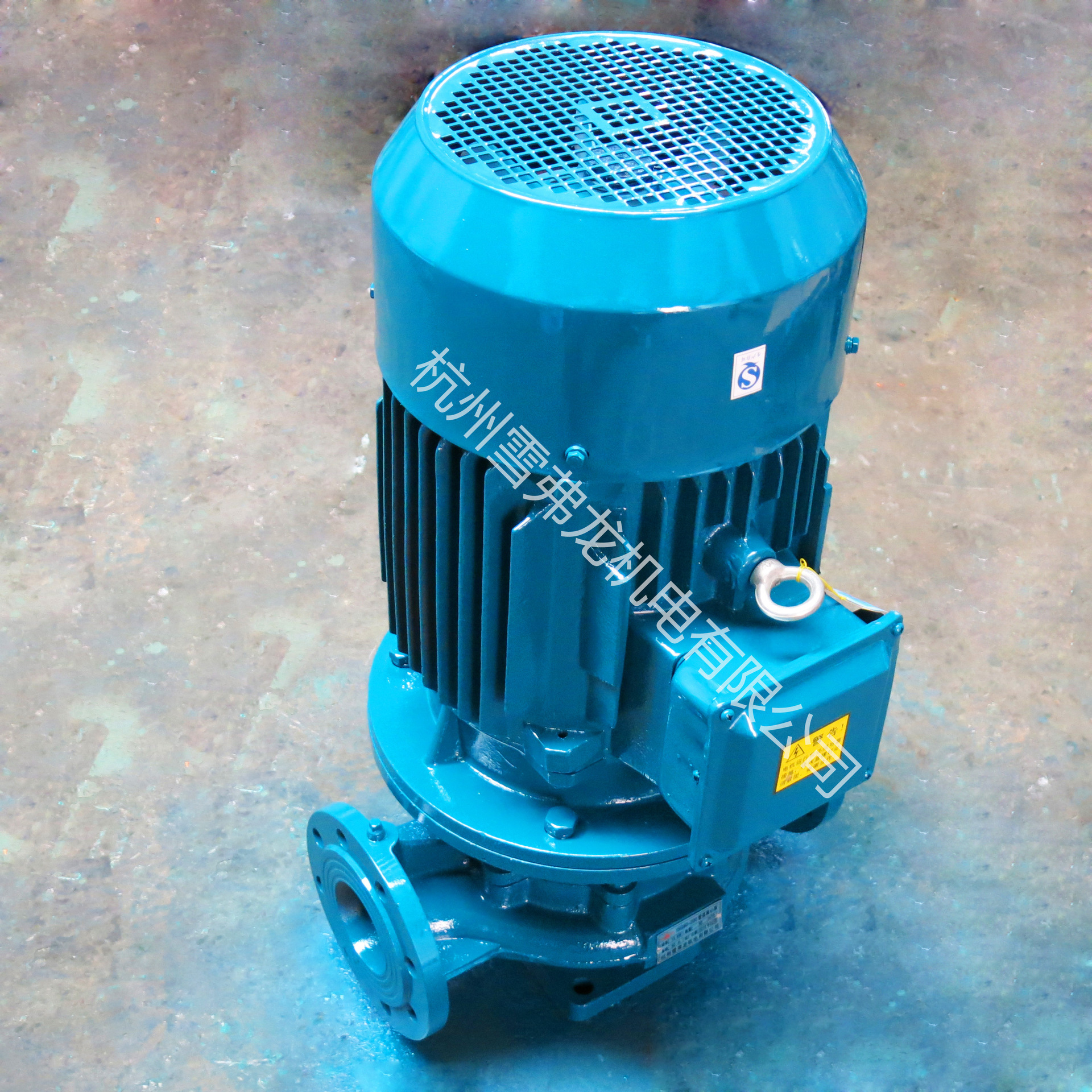

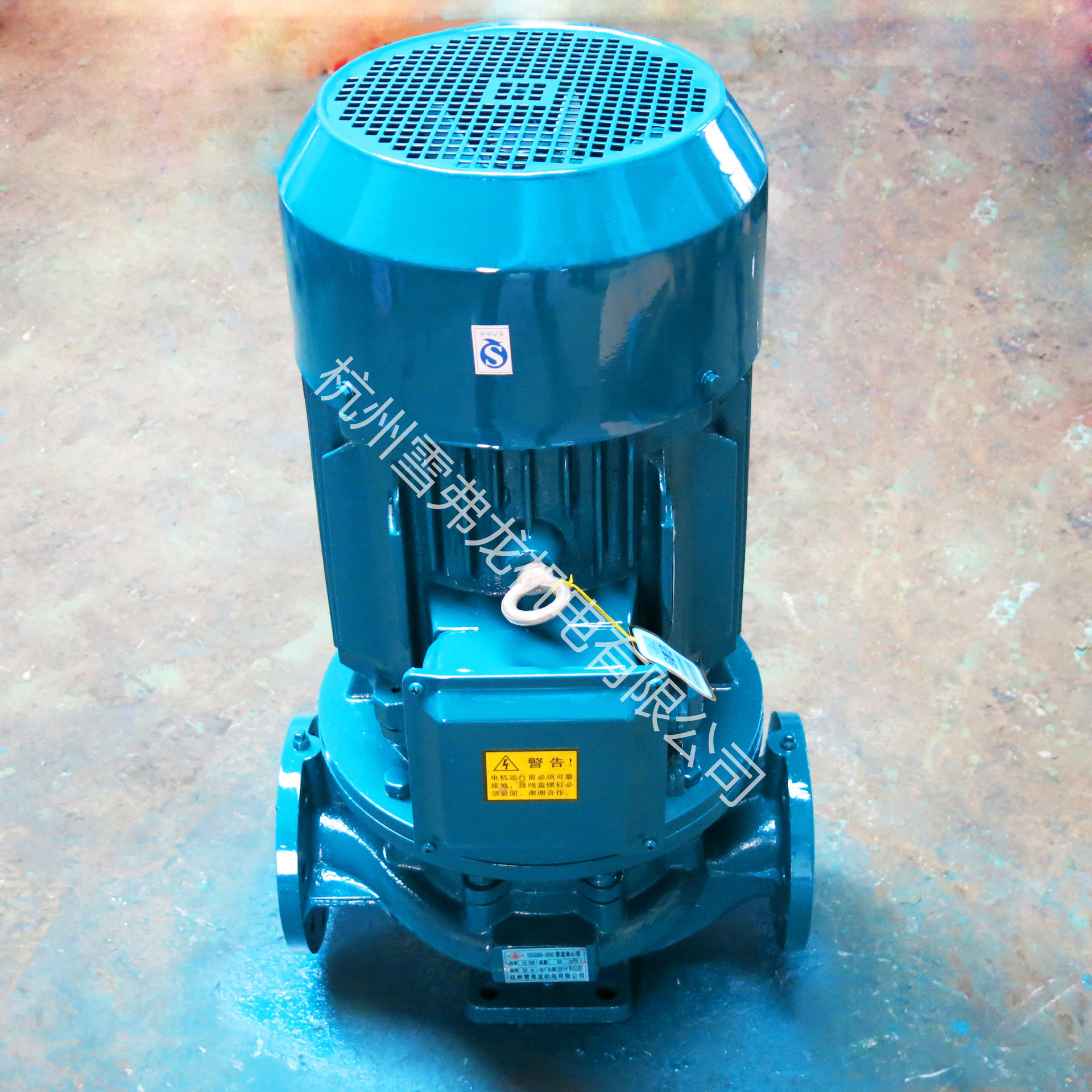

ISG型铸铁单级离心泵介绍:
ISG型铸铁单级离心泵是雪弗龙泵业根据IS型离心泵与管道泵之性能参数,参照ISO2858和最新的国家
管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。噪音低运行平稳效率高,可移动式安装方便,ISG
立式离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上
热水泵、、高温泵、
化工泵、
油泵等,是目前国家标准定型推广产品。ISG型铸铁单级离心泵
特点:ISG型铸铁单级离心泵是雪弗龙泵业利用优秀的水利模型,并根据各类用户在不同使用条件下精心设计而成,ISG立式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30%,且具有运转噪声低,振动小等特点.易损件的使用寿命大大延长.本型泵以其性能稳定,高效节能,占地面积小,结构紧凑等特点,广受市青睐.ISG型铸铁单级离心泵用途:1、ISG型铸铁单级离心泵供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG使用温度T:≤120℃、GRG使用温度T:≤240℃。
3、IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。1、 吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。 2、 环境温度<40℃,相对湿度<95%。 3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm. 注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。 ISG型铸铁单级离心泵性能参数: 型 号 | 流 量Q | 扬程 m | 效率 % | 转速 r/min | 电机功率 KW | 允许汽蚀余量 m | m3/h | l/s | 80-315(I)A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 80-315(I)B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 80-315(I)C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 | 100-100A | 89 | 47 | 10 | 74 | 2900 | 4 | 4.5 | 100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 | 100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 | 100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 | 100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 | 100-160B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 | 100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 | 100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 | 100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 | 100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 | 100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 | 100-250B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 | 100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 | 100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 | 100-315B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 | 100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 | 100-100(I) | 160 | 44.4 | 12.5 | 73 | 2900 | 11 | 4.5 | 100-125(I) | 160 | 44.4 | 20 | 74 | 2900 | 15 | 4.5 | 100-125(I)A | 140 | 39 | 17 | 72 | 2900 | 11 | 4.5 | 100-160(I) | 160 | 44.4 | 32 | 32 | 2900 | 22 | 5.6 | 100-160(I)A | 140 | 39 | 28 | 28 | 2900 | 18.5 | 5.0 | 100-200(I) | 100 | 44.4 | 50 | 50 | 2900 | 37 | 5.2 | 100-200(I)A | 140 | 39 | 45 | 45 | 2900 | 30 | 4.5 | 100-200(I)B | 100 | 27.8 | 40 | 40 | 2900 | 22 | 4.5 | 100-250(I) | 160 | 44.4 | 80 | 80 | 2900 | 55 | 4.8 | 100-250(I)A | 140 | 39 | 72 | 72 | 2900 | 45 | 4.5 | 100-250(I)B | 100 | 27.8 | 65 | 65 | 2900 | 37 | 4.5 | 100-350 | 100 | 27.8 | 150 | 150 | 2900 | 90 | 4.0 | 100-350A | 87 | 24.2 | 142 | 142 | 2900 | 75 | 4.0 | 100-350B | 82 | 22.8 | 135 | 135 | 2900 | 55 | 4.0 | 125-100 | 160 | 44.4 | 12.5 | 12.5 | 2900 | 11 | 4.0 | 125-100A | 143 | 39.7 | 10 | 10 | 2900 | 7.5 | 4.0 | 125-125 | 160 | 44.4 | 20 | 20 | 2900 | 15 | 4.0 | 125-125A | 143 | 39.7 | 16 | 16 | 2900 | 11 | 4.0 | 125-160 | 160 | 44.4 | 32 | 32 | 2900 | 22 | 4.0 | 125-160A | 150 | 41.7 | 28 | 28 | 2900 | 18.5 | 4.0 | 125-160B | 138 | 38.3 | 24 | 24 | 2900 | 15 | 4.0 | 125-200 | 160 | 44.4 | 50 | 50 | 2900 | 37 | 5.5 | 125-200A | 150 | 41.7 | 44 | 44 | 2900 | 30 | 5.5 | 125-200B | 138 | 38.3 | 37.5 | 37.5 | 2900 | 22 | 5.5 | 125-250 | 160 | 44.4 | 80 | 80 | 2900 | 55 | 5.0 | 125-250A | 150 | 41.7 | 70 | 70 | 2900 | 45 | 5.5
|
|
|
|
