耐磨潜水泥浆泵潜水抽沙泵潜水渣浆泵河北嘉泽泵业专业生产

点击图片查看原图
品牌: 河北嘉泽
产品型号: 100NSQ--22
产品规格: 100NSQ--22。我们还为您精选了污水泵、杂质泵公司黄页、行业资讯、价格行情、展会信息等
单价: 8888.00元/件
起订: 1 件
供货总量: 500 件
发货期限: 自买家付款之日起 天内发货
所在地: 河北 保定市
有效期至: 长期有效
最后更新: 2014-11-28 18:31
浏览次数: 1188
购买
公司基本资料信息


产品详细说明
品牌 河北嘉泽 型号 100NSQ--22 材质 高洛
性能 耐磨 原理 离心泵 泵轴位置 边立式
叶轮吸入方式 单吸式 叶轮结构 开式 叶轮数目 1
流量 150(m3/h) 扬程 22(m) 汽蚀余量 2.0(m)
许过最大粒径 50(mm) 吸入口径 150(mm) 排出口径 100(mm)
规格 100NSQ--22

待发货图

undefined
出厂检测图
undefined
现场使用图

潜水抽砂泵

潜水抽砂泵

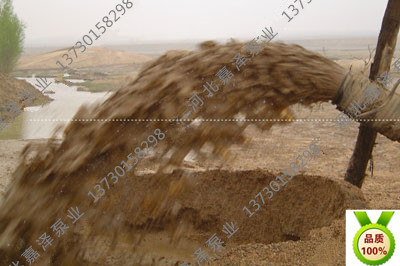

抽沙效果图

undefined

量身制定施工方案,从嘉泽泵业开始

嘉泽泵业凭借15年来所服务过各种行业、不同环境条件下的客户,拥有丰富的选型、配套、施工经验,本着为客户负责的原则,真诚服务每一个客户。

15年专注耐磨抽沙泵开发和应用


潜水抽砂机概述 NSQ型潜水抽砂泵是电机与水泵同轴潜入水中工作的,该泵过流部件采用高合金耐磨材料制造,具有较好的耐磨性,过流通道大,适用于输送含有固体颗粒的泥沙、矿浆、煤浆、砂石等介质..

该潜水抽砂机结构特点 1.整机为干式下泵型,电机采用油室密封方式,内设机械密封,能有效防止高压水和杂质进入电机内腔。 2.除主叶轮外,还有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。 3.叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造,耐磨、耐腐、排污能力强

4.电机潜入水下,不受吸程限制,吸渣率高,清淤更彻底。 5.整体设备简化,机组总投资降低。

NSQ耐磨抽砂泵使用条件 1.电源为50Hz/380V三相交流电源. 2.介质温度不得超过60℃ 3.介质中固体颗的最大重量浓度:灰渣为45%,矿渣为60%。 4.机组潜水深度:不大于20米,不小于1米。 5.机组在介质中的工作位置为立式,工作状态为连续。


NSQ潜水抽沙泵型号意义:
NS为“泥沙”拼音首字母,适用于抽取泥沙、矿砂、河沙、海砂、矿浆等介质。Q为“潜水”拼音首字母,该型号泵工作方式为潜水式。NSQ潜水抽沙泵(泥沙泵)为嘉泽泵业特有型号。NSQ潜水抽沙泵型号意义


潜水抽沙泵特点及优势:1、独特双叶轮结构,除主叶轮外,还设有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。2、整机为干式电机下泵式结构。电机采用机械密封保护,有效地防止高压水和杂质进入电机内腔。3、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造,耐磨损、耐腐蚀、无堵塞、排污能力强,能有效地 通过较大的固体颗粒。4、不受吸程限制,吸渣效率高,清淤更彻底。5、无需配备辅助真空泵,投资更低廉。6、无需配备辅助搅拌或喷击装置,操作更简便。7、电机潜入水下,无需建设复杂的地面保护和固定装置,管理更便易。8、搅拌叶轮直接接触沉积面,通过下潜深度控制浓度,浓度控制更自如。9、三重保护:油室浸水检测报警、电机室浸水检测报警、电机过热检测报警。10、工作深度最深可达20-25米。11、介质含固量可达到30-60%(前提是标配工作电流不超额定电流)。12、电机绕线过载余量大,绝缘性能好。

潜水抽沙泵水中搅拌效果示意图和安全搅拌范围

潜水抽砂图


潜水抽沙泵使用范围:包含但不仅限于以下范围:

1、江、河、湖、海、水库抽沙。2、河道、湖泊、水库、港口清淤抽泥沙。3、抽沙选矿:抽沙选铁、抽沙淘金、抽沙选稀土等。4、污水处理厂沉淀池清理。5、市政管道、雨水泵站、水电站泥沙清理。6、工程施工(桥梁建设沉井等)排泥沙、泥浆。7、钢铁厂高炉水渣、炉渣、抽氧化铁皮输送。8、选矿厂尾矿、矿渣、矿浆输送。9、煤矿煤渣、煤泥、煤浆清理。10、电厂粉煤灰、煤泥、煤浆输送。11、吸取各种金刚沙、石英砂、钢渣固体颗粒。12、瓷砖厂抽粉末。13、沿海地区吹填造地。14、含有各种杂质的浆体物料输送。15、输送其他含较大固体颗粒的介质。


潜水抽沙泵使用条件:

1.正常电源为50Hz/380V三相交流电源,可订做400V,440V,660V,1140V异型电源。 2.介质最高温度不得高于60℃,高于60℃需加冷却套,外接水源降温。介质中不含易燃易爆性。 3.介质中固体颗的最大重量浓度:灰渣为45%,矿渣为60% 。 4.机组潜水深度:不大于20米,不小于1米。 5.机组在介质中的工作位置为立式,工作状态为连续。


量身制定施工方案,从嘉泽泵业开始

嘉泽泵业自1999年开始专业从事耐磨抽沙泵开发及应用,先后获得水利部、黄河河务局多项奖项,产品销往全国30多个省市,出口世界20多个国家地区。相信嘉泽泵业抽沙泵是采沙用户的最佳选择!

NSQ潜水抽沙泵是电机与泵同轴一体潜入水中工作,是传统泥浆泵的理想替代产品。该泵除主叶轮外在底部增加一套搅拌叶轮,能将沉淀的淤渣喷击成湍流,使泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外的压力,使机械密封两端的压力保持平衡,最大限度地保证了机械密封的运行可靠性,延长了其使用寿命。潜水抽沙泵电机采用过热保护,可根据用户的要求增加进水检测等多种保护装置,能在恶劣工况条件下长期安全运行。

NSQ型潜水抽沙泵是电机与水泵同轴潜入介质中工作的水力机械,该泵过流部件采用高合金耐磨材料制造,具有较好的耐磨性,过流通道大,适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质.该系列产品吸收国内外先进技术设计制造,水泵除主叶轮外在底部增加一套搅拌叶轮,能将沉积的淤渣喷击成湍流,是水泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外压力,最大限度保护了机械密封的可靠性,电机采用过热保护、进水检测保护等多种保护措施,能够在恶劣的工况条件下长期安全的运行。
潜水泥沙泵适用于建筑抽黄沙、粉沙、淤泥、矿厂尾矿泵、矿砂、铁砂矿、污水处理厂沉淀物等。

结构特点

1. 整机为干式下泵型,电机采用油室密封方式,内设机械密封,能有效防止高压水和杂质进入电机内腔。
2. 除主叶轮外,还有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造,耐磨、耐腐、排污能力强,能通过较大的固体颗粒。
4. 电机潜入水下,不受吸程限制,吸渣率高,清淤更彻底。
5. 整体设备简化,不许配备辅助搅拌装置或喷射装置,操作简便,机组总投资降低。
6. 搅拌叶轮直接接近沉积面,通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置,增加介质浓度

使用条件

1.电源为50Hz/380V三相交流电源,配电变压器的容量为2-3倍电机额定容量。
2.介质温度不得超过60℃,不含易燃易爆性气体。
3.介质中固体颗的最大重量浓度:灰渣为45%,矿渣为60% 。
4.机组潜水深度:不大于20米,最小潜水深度以淹没电机为准。
5.机组在介质中的工作位置为立式,工作状态为连续。

性能参数及性能曲线

序号

型号

流量
m3/h

扬程
m

电机功率kw

转速
r/min

效率

间接通过最大颗粒mm

出水口径
mm

1

NSQ25-12-3

25

12

3

1450

50

7

50

2

NSQ20-25-4

20

25

4

1450

43

6

50

3

NSQ45-15-5.5

45

15

5.5

1450

58

13

80

4

NSQ20-30-5.5

20

30

5.5

1450

48

7

50

5

NSQ50-10-5.5

50

10

5.5

1450

60

13

80

6

NSQ25-30-7.5

25

30

7.5

1460

54

7

80

7

NSQ32-20-7.5

32

20

7.5

1460

53

13

80

8

NSQ 45-15-7.5

45

15

7.5

1460

55

13

80

9

NSQ 100-10-7.5

100

10

7.5

1460

60

21

100

10

NSQ30-30-7.5

24

31

7.5

1460

43

13

80

30

30

36

29

11

NSQ 70-20-11

70

20

11

1460

55

13

80

12

NSQ 25-40-11

25

40

11

1460

48

13

80

13

NSQ50-21-11

35

22

11

1460

48

21

80

50

21

60

20

14

NSQ50-26-11

35

29

11

1460

48

13

80

50

26

60

24

15

NSQ100-16-11

70

20

11

1460

55

21

100

100

18

120

15

16

NSQ100-18-11

70

20

11

1460

55

21

100

100

18

120

15

17

NSQ25-40-15

18

41

15

1460

35

13

80

25

40

30

39

18

NSQ50-26-15

35

29

15

1460

48

13

80

50

26

60

24

19

NSQ50-35-15

35

38

15

1460

47

13

100

50

35

60

32

20

NSQ60-30-15

42

33

15

1460

50

13

100

60

30

72

27

21

NSQ75-25-15

52

28

15

1460

51

13

100

75

25

90

22

22

NSQ100-18-15

70

20

15

1460

55

21

100

100

18

120

15

23

NSQ150-15-15

105

17

15

1460

56

21

100

150

15

180

13

24

NSQ 200-12-18.5

200

12

18.5

980

45

150

25

NSQ 75-35-22

52

38

22

980

48

13

100

75

35

90

32

26

NSQ 75-45-22

52

48

22

980

48

13

100

75

45

90

42

27

NSQ 100-25-22

70

27

22

980

55

14

100

100

25

120

22

28

NSQ150-22-22

105

25

22

980

60

32

150

150

22

180

20

29

NSQ200-15-22

140

17

22

980

60

45

150

200

15

240

13.5

30

NSQ100-35-30

70

38

30

980

50

21

100
