| 品牌 | 华邦 | 型号 | XBD-GDL | 材质 | 铸铁 |
| 驱动方式 | 电动 | 泵轴位置 | 边立式 | 叶轮吸入方式 | 单吸式 |
| 流量 | 1.1（L/S） | 压力 | 5.0（MPa） | 转速 | 2900（r/min） |
| 功率 | 2.2（w） | 必需汽蚀余量 | 3 | 重量 | 40（kg） |
| 效率 | 86（%） | 叶轮结构 | 半开式 | 叶轮数目 | 5个 |
| 规格 | XBD5.0/1.1-25GDL |

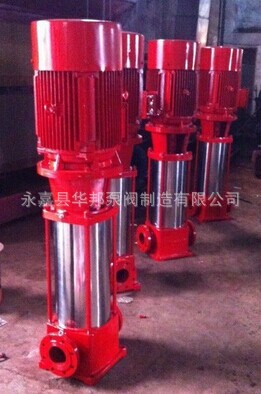

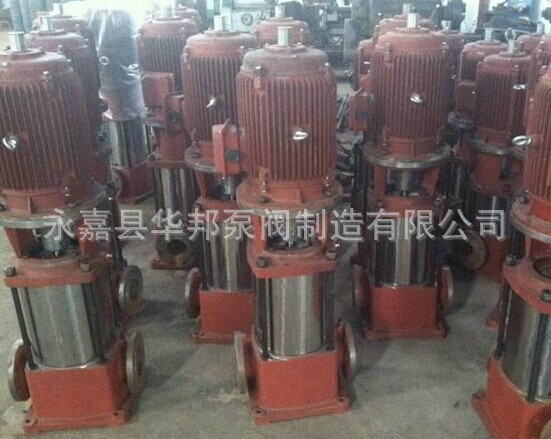

华邦XBD-GDL立式多级消防泵产品概述
华邦XBD-GDL立式多级消防泵其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海国家消防产品认可证书。具有体积小，外形美观，安装方便，运行平稳，噪音低等特点。XBD-GDL型立式多级消防泵适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。
XBD-GDL立式多级消防泵产品特点:
1、水力模型先进，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，安全可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
XBD-GDL立式多级消防泵型号意义：
如：XBD10.0/15-80GDL
XBD–消防泵组代号
10.0-设计压力（1/10MPa）
15–设计流量（L/S）
80–进出口直径（mm）
GDL–结构为管道立式多级泵
XBD-GDL立式多级消防泵技术参数：
流量：0.5-45L/S；
压力：0.2-2.0Mpa；
功率：1.1-90KW；
转速：2900r/min；
口径：ф25-ф150mm；
温度范围：≤80℃。
XBD-GDL立式多级消防泵运行中的维护与保养
1、迸水管路必须高度密封。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检査泵运行中电机电流值，不得超过电机额定电流。
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承迸行加油。电机功率大于11KW配有加油装置.可用高压油枪直接注入，以保证轴承润滑优良。
7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大吋，应停车检査，必要吋可更換易损零件及轴承，机组大修期一般为一年。
详细性能参数请致电销售部
性能参数
号 | 流量Q | 扬程 | 效率 | 转速 | 功率(Kw) | 汽蚀 | 进出 | ||
(L/s) | (m 3 /h) | 轴功率 | 配套功率 | ||||||
XBD3.6/0.56-GDL25×3 | 2 | 0.56 | 36 | 30 | 2900 | 0.65 | 1.1 | 1.7 | 25 |
XBD4.8/0.56-GDL25×4 | 2 | 0.56 | 48 | 30 | 2900 | 0.87 | 1.1 | 1.7 | 25 |
XBD6/0.56-GDL25×5 | 2 | 0.56 | 60 | 30 | 2900 | 1.09 | 1.5 | 1.7 | 25 |
XBD7.2/0.56-GDL25×6 | 2 | 0.56 | 72 | 30 | 2900 | 1.30 | 1.5 | 1.7 | 25 |
XBD8.4/0.56-GDL25×7 | 2 | 0.56 | 84 | 30 | 2900 | 1.52 | 2.2 | 1.7 | 25 |
XBD9.6/0.56-GDL25×8 | 2 | 0.56 | 96 | 30 | 2900 | 0.74 | 2.2 | 1.7 | 25 |
XBD10.8/0.56-GDL25×9 | 2 | 0.56 | 108 | 30 | 2900 | 1.96 | 2.2 | 1.7 | 25 |
XBD12/0.56-GDL25×10 | 2 | 0.56 | 120 | 30 | 2900 | 2.17 | 3 | 1.7 | 25 |
XBD13.2/0.56-GDL25×11 | 2 | 0.56 | 132 | 30 | 2900 | 2.39 | 3 | 1.7 | 25 |
XBD14.4/0.56-GDL25×12 | 2 | 0.56 | 144 | 30 | 2900 | 2.61 | 3 | 1.7 | 25 |
XBD3.3/1.11-GDL25×3 | 4 | 1.11 | 33 | 40 | 2900 | 0.90 | 1.1 | 1.7 | 25 |
XBD4.4/1.11-GDL25×4 | 4 | 1.11 | 44 | 40 | 2900 | 1.20 | 1.5 | 1.7 | 25 |
XBD6.6/1.11-GDL25×6 | 4 | 1.11 | 66 | 40 | 2900 | 1.80 | 2.2 | 1.7 | 25 |
XBD7.7/1.11-GDL25×7 | 4 | 1.11 | 77 | 40 | 2900 | 2.10 | 2.2 | 1.7 | 25 |
XBD8.8/1.11-GDL25×8 | 4 | 1.11 | 88 | 40 | 2900 | 2.40 | 3 | 1.7 | 25 |
XBD9.9/1.11-GDL25×9 | 4 | 1.11 | 99 | 40 | 2900 | 2.70 | 3 | 1.7 | 25 |
XBD11/1.11-GDL25×10 | 4 | 1.11 | 110 | 40 | 2900 | 3.00 | 4 | 1.7 | 25 |
XBD12.1/1.11-GDL25×11 | 4 | 1.11 | 121 | 40 | 2900 | 3.30 | 4 | 1.7 | 25 |
XBD13.2/1.11-GDL25×12 | 4 | 1.11 | 132 | 40 | 2900 | 3.60 | 4 | 1.7 | 25 |
XBD14.3/1.11-GDL25×13 | 4 | 1.11 | 143 | 40 | 2900 | 3.90 | 4 | 1.7 | 25 |
详细性能参数请致电销售部
