上海厂家供应 QDL轻型多级离心泵多级离心泵

点击图片查看原图

品牌：	征耐
产品型号：	QDL8-80/1
单价：	面议
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2014-11-28 08:56
浏览次数：	1002

公司基本资料信息

上海长征泵阀(集团)有限公司
已缴纳 0.00 元保证金
联系人崔小东(女士) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件563308255@qq.com
电话86 021 69597022
手机18918275476
地区上海
地址中国上海市嘉定黄渡工业区春浓路312号

产品详细说明

品牌	征耐	型号	QDL8-80/1	材质	不锈钢
性能	耐腐蚀	用途	流程泵	泵轴位置	边立式
叶轮结构	封闭式叶轮	叶轮吸入方式	双吸式	流量	8（m3/h）
叶轮数目	1	扬程	20（m）	轴功率	0.37（kW）
结构原理	中开泵	电机功率	3.0KW	产地	上海

产品展示：

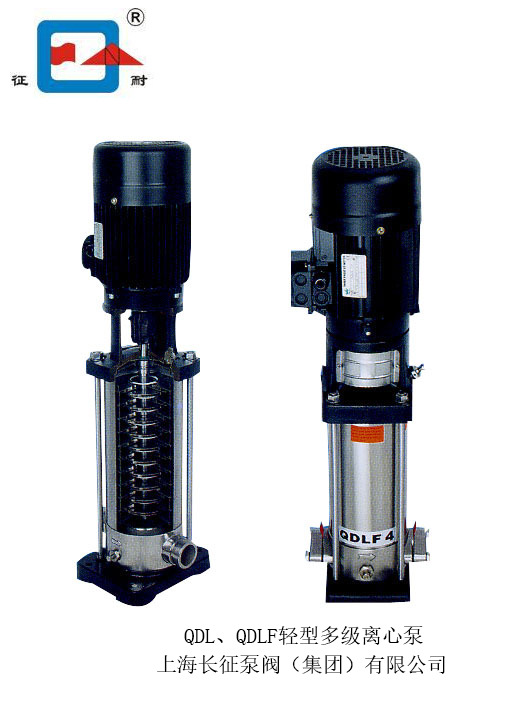

QDL_QDLF轻型多级离心泵

产品概述:
QDL（F）型不锈钢立式多级泵是我司在国外优秀泵型之基础上结合用户的使用要求设计制造的新一代产品。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却，是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

应用范围:
1.QDL型多级泵普通型适用于液体传输，冷热清洁水，软化水的循环和增压。
2.QDL型多级泵不锈钢型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体，但液体允许温度需要降低。

主要用途：

1.供水：水厂过滤与输送、水厂分区送水多级泵、主管增压、高层建筑增压多级泵。

2.工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统多级泵。
3.工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
4.水处理：超滤系统泵、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
5.灌溉：农田灌溉多级泵、喷灌多级泵、滴灌多级泵。

6.家庭供水。

7.（其它）许多专门用途。

工作条件：
1.QDL型不锈钢立式多级管道泵可输送清水或物理化学性质类似于清水的液体；
2.液体温度：常温型-15℃至+70℃，热水型+70℃至+120℃；
3.QDL型不锈钢立式多级泵工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
4.周围环境的温度应低于40℃，相对湿度不超过95%；
5.QDL型不锈钢立式多级泵输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使

用要求。

性能参数表：

QDL2/QDLF2型性能参数表

型号	配用电机 (kW)	Q m3/h	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5
QDL2-20	0.37	H(m)	18	17	16	15	13	12	10	8
QDL2-30	0.37	H(m)	27	26	24	22	20	18	15	12
QDL2-40	0.55	H(m)	36	35	33	30	26	24	20	16
QDL2-50	0.55	H(m)	45	43	40	37	33	30	24	20
QDL2-60	0.75	H(m)	53	52	50	45	40	36	30	24
QDL2-70	0.75	H(m)	63	61	57	52	47	41	35	28
QDL2-90	1.1	H(m)	80	78	73	67	61	54	45	37
QDL2-100	1.1	H(m)	98	95	89	82	73	64	54	44
QDL2-130	1.5	H(m)	116	114	106	98	89	78	65	52
QDL2-150	1.5	H(m)	134	130	123	112	100	90	73	60
QDL2-180	2.2	H(m)	161	157	148	136	121	108	91	76
QDL2-220	2.2	H(m)	197	192	180	165	148	130	110	90
QDL2-260	3.0	H(m)	232	228	214	198	179	158	130	110

QDL4/QDLF4型性能参数表

型号	配用电机 (kW)	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	H(m)	19	18	17	15	13	10	8	6
QDL4-30	0.55	H(m)	28	27	26	24	20	18	13	10
QDL4-40	0.75	H(m)	38	36	34	32	27	24	19	13
QDL4-50	1.1	H(m)	47	45	43	40	34	31	23	17
QDL4-60	1.1	H(m)	56	54	52	48	41	37	28	20
QDL4-80/7	1.5	H(m)	66	63	61	56	48	43	33	24
QDL4-80	1.5	H(m)	74	72	70	64	55	50	38	24
QDL4-100	2.2	H(m)	96	90	87	81	71	62	48	34
QDL4-120	2.2	H(m)	114	108	104	95	85	75	58	41
QDL4-160/14	3.0	H(m)	136	126	122	112	101	89	68	48
QDL4-160	3.0	H(m)	152	144	140	129	115	101	78	55
QDL4-190	4.0	H(m)	183	171	168	153	137	122	93	67
QDL4-220	4.0	H(m)	211	200	192	178	160	138	108	79

QDL8/QDLF8型性能参数表

型号	配用电机 (kW)	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	H(m)	21	20	19	18	17	16	15	14
QDL8-30	1.1	H(m)	31	30	29	28	26	24	23	20
QDL8-40	1.5	H(m)	41	40	39	37	35	32	30	27
QDL8-50	2.2	H(m)	52	50	48	46	44	41	37	34
QDL8-60	2.2	H(m)	62	60	58	55	53	49	45	41
QDL8-80	3.0	H(m)	83	80	78	74	70	65	60	54
QDL8-100	4.0	H(m)	104	100	97	92	88	80	75	68
QDL8-120	4.0	H(m)	125	120	116	110	105	97	90	81
QDL8-140	5.5	H(m)	146	140	136	129	123	113	105	95
QDL8-160	5.5	H(m)	166	160	155	147	140	130	120	108
QDL8-180	7.5	H(m)	187	180	175	166	158	146	135	122
QDL8-200	7.5	H(m)	208	200	194	185	175	162	150	135

QDL16/QDLF16型性能参数表

型号	配用电机 (kW)	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	H(m)	28	27	26	25	23	21	19	17
QDL16-30	3.0	H(m)	42	41	39	37	35	32	29	26
QDK16-40	4.0	H(m)	56	54	52	50	47	44	38	34
QDK16-50	5.5	H(m)	69	68	65	62	59	54	48	43
QDK16-60	5.5	H(m)	83	81	78	75	70	64	58	52
QDK16-70	7.5	H(m)	97	95	92	87	82	75	68	61
QDK16-80	7.5	H(m)	111	108	105	100	94	86	77	70
QDK16-100	11	H(m)	139	136	131	125	118	108	97	97
QDK16-120	11	H(m)	167	163	157	150	141	129	116	105
QDK16-140	15	H(m)	194	190	184	175	165	151	136	122
QDK16-160	15	H(m)	222	217	210	200	189	173	155	140
