| 品牌 | 海通 | 型号 | 2CG7.5/0.6 | 材质 | 铸铁 |
| 原理 | 齿轮泵 | 用途 | 管道泵 | 性能 | 防爆 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮数目 | 单级 |
| 流量 | 7.5（m3/h） | 转速 | 960 | 排出压力 | 0.6（Mpa） |
| 效率 | 86（%） | 必需汽蚀余量 | 5（m） | 适用范围 | 在输送有润滑无杂质的介质时更显示出泵的长寿命、压力稳定的重要特点 |
| 规格 | 高温齿轮泵 |

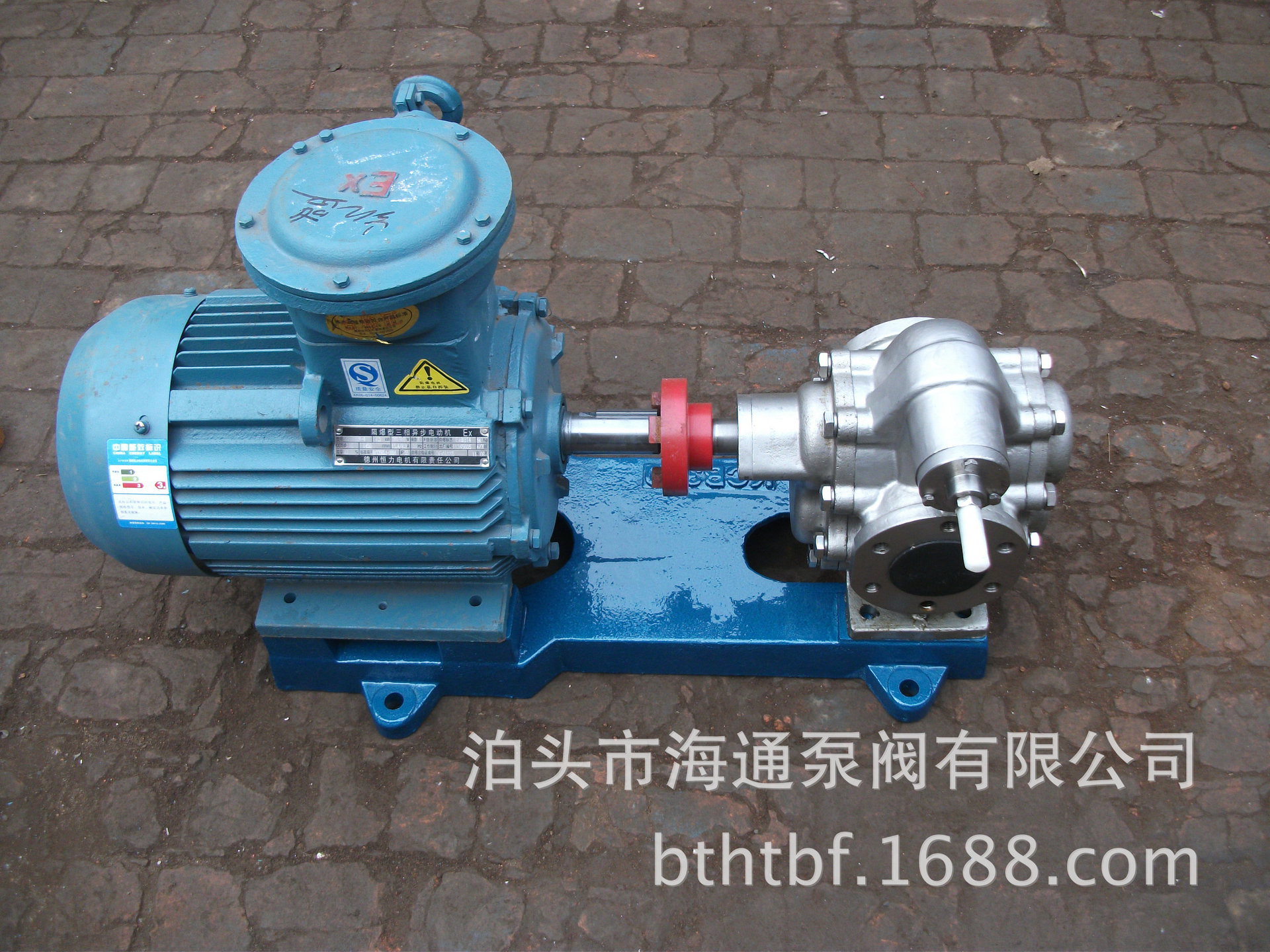

一台完整的高温齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。
当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此高温齿轮泵出口可达到很高的压力，而流量与排出压力基本无关。
KCG、2CG型高温齿轮泵安装、操作及注意事项：
泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。
泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。
KCG、2CG型高温齿轮泵
操作：
1.点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。
2.开机运转后应检查泵进出口压力在泵的规定使用压力范围内。
3.观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。
KCG、2CG型高温齿轮泵用途 塑料橡胶加工工业，纺织印染工业，涂料工业，木材加工工业，食品工业、造纸印刷等液态热载体加热等各种工业。KCG、2CG 型高温齿轮泵性能参数表
型 号 | 口 径 m m | 流 量 | 排 出 压 力 m p a | 吸 入真空 高 度 m | 工 作 温 度 oC | 电 机 | ||
| L/min | M3/h | 功 率 | 型 号 | |||||
KCG-1/0.6 | ø25 | 16.5 | 1 | 0.6 | 5 | 250 | 1.5 | Y90L-4 |
KCG-1.5/0.6 | ø25 | 25 | 1.5 | 0.6 | 5 | 250 | 1.5 | Y90L-4 |
KCG-2/0.6 | ø25 | 33.3 | 2 | 0.6 | 5 | 250 | 2.2 | Y100L1-4 |
KCG-3/0.6 | ø25 | 55 | 3 | 0.6 | 5 | 250 | 2.2 | Y100L1-4 |
KCG-5/0.6 | ø40 | 83 | 5 | 0.6 | 5 | 250 | 3 | Y100L2-4 |
KCG-6/0.6 | ø40 | 100 | 6 | 0.6 | 5 | 250 | 3 | Y100L2-4 |
KCG-7.5/0.6 | ø50 | 125 | 7.5 | 0.6 | 5 | 250 | 4 | Y132M1-6 |
KCG-10/0.6 | ø50 | 165 | 10 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
KCG-12/0.6 | ø55 | 200 | 12 | 0.6 | 5 | 250 | 5.5 | Y132M2-6 |
KCG-15/0.6 | ø55 | 250 | 15 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
| KCG-18/0.6 | ø55 | 300 | 18 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
| KCG-38/0.6 | ø100 | 633 | 38 | 0.6 | 5 | 250 | 15 | Y180L-6 |
| KCG-38/1.0 | ø100 | 633 | 38 | 1.0 | 3 | 250 | 22 | Y200L-6 |
| KCG-58/0.6 | ø100 | 633 | 58 | 0.6 | 5 | 250 | 18.5 | Y180L-4 |
| KCG-58/1.0 | ø100 | 633 | 58 | 1.0 | 3 | 250 | 30 | Y200L-4 |
