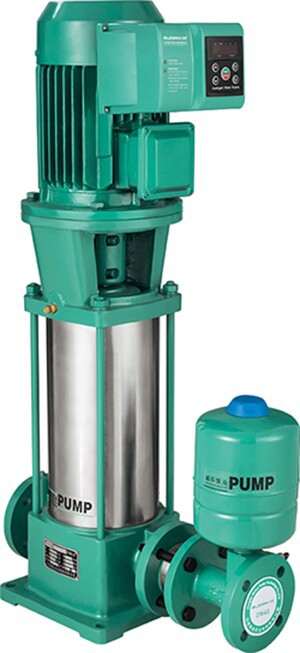

点击图片查看原图
| 品牌 | SUDIAN苏电 | 型号 | SDGDL6-12X5 | 材质 | 不锈钢 |
| 驱动方式 | 电动 | 性能 | 变频 | 原理 | 离心泵 |
| 泵轴位置 | 边立式 | 叶轮数目 | 多级 | 扬程 | 30-120（m） |
| 吸程 | 15（m） | 转速 | 2900 | 电动功率 | 1100-7500（w） |
| 工作温度 | 120（℃） | 进出口径 | 25-100（mm） | 流量 | 2-100（m3/h） |
| 电压 | 220-380 |
一、产品概述：
苏电SDGDL系列立式多级管道离心泵是苏电公司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代变频恒压供水产品。
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
三、产品特点：
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
6、立式结构，占地面积小。
SDGDL系列苏电变频恒压水泵介绍
依据用水量变换,维持恒压模组化的控制配备人性化介面、容易调整、单点控制压力设计智慧型消除水锤功能内建完整马达和变频器保护系统苏电变频恒压水泵多重变频系统LED指示灯、显示正常、运转、故障自动记录系统错误苏电变频恒压水泵自动替换功能（标准至柒台交互并列运转,大型机组可依据需求定做）无风扇冷却、静音运转系统适合室内/户外装置绝佳省能效果自动运转
苏电变频恒压水泵速度控制方式
苏电变频恒压水泵的速度控制方式就是使泵浦回转数连续变换，在苏电变频恒压水泵运转点所要求的水量下，尚能保持一定压力控制方式。
回转数控制操作当中，苏电变频恒压水泵的性能依下列攻势变化从回转数N1变化到N2时，
例如：回转数90％、80％变化时，水量、全扬程、轴动力依下列变化。
回转数 | 水量 | 全扬程 | 轴动力 |
100 | 100 | 100 | 100 |
90 | 90 | 81 | 73 |
80 | 80 | 64 | 51 |
苏电变频恒压水泵回转数控制吐出压力一定控制
配管抵抗曲线A>B>C变化时，泵浦回转数100％N>90%N>80%N变化，运转点为①>②>③， 则 变化。无论情况如何，其間回转数状况，其間回转变化是连续的。结果，苏电变频恒压水泵运转点①>② >③连接在直线上，轴动力在点的梢线上变化，而吐出压力保持一定苏电变频恒压水泵轴动力，斜线部分比定速回转时
(100％N)的轴动力更节约。
苏电变频恒压水泵工作说明特性
苏电变频恒压水泵随着管路系统压力变换，由苏电综合型微电脑恒压控制器，感知信号值与设定值比较计算，输出类比连续讯号（DC0~10V）给变频器，再根据0～10V之变化，而改变频率（0～60HZ）, 苏电变频恒压水泵的电机随流量和压力之变化而改变转速，已达恒压的功能。
本设备包含苏电水泵、苏电马达、苏电恒压控制器、苏电水泵专用变频器、苏电恒压专用传感器，隔膜式压力桶，逆止阀、本体连接管件、以及必需之附件。
苏电变频恒压水泵恒压变频变速泵浦之优点:
完全改善传统的大型压力桶、电子开关，压力开关（压差式）之缺点。
用途；
苏电变频恒压水泵广泛使用与、市场、公园、体育馆、休闲娱乐中心、工厂、饭店、别墅、别墅建筑、家用增压、小区加压站、地下街、汽车美容、生饮水系统、锅炉热水系统、循环系统及纯水及超纯水使用等等。
SDGDL系列苏电变频恒压水泵具有节能。能节能50%的能耗，简单的安装调试为用户解决通用变频器调试的麻烦
一、综合型微电脑恒压控制器压力调整: 苏电变频恒压水泵控制器上面向上的按键增加压力，向下的按键减小压力。不用水时，停车功能: 不用水时（STOP）绿灯亮，表示已进入停车锁定范围，如果继续维持现状马达前20秒会降速一成，如果在继续不用水，经15秒后，控制器会命令马达停止运转。正常用水: 正常用水时，压力低于设定压力之80%，控制器会命令马达运转，将压力补偿至设定压力值。漏水侦测补偿功能: 在少于正常的用水量下，如管路泄漏、滴水、压力必须下降至65％时，本控制器才会发出信号；命令马达开始运转，将压力补偿至设定压力值。· 缺水失压，保护功能: 当马达全速运转，但压力仍无法高于设定压力之65％，此时(STOP)灯会变为红色，经过20秒后，泵浦惠自动停止，避免马达烧毁，等确认发生之原因消除故障，关掉电源10秒后重新送电，才能再继续运转。
恒压设定: 设定要求之恒压后，不管在使用中或不用水时停车，其压力均不得高于设定之恒压压力。三色LED指示灯可显示：橙色（正常）绿色（停车）红色（缺水）变频器电子保护功能：高低电压、过电流、负载限制、电子热电驿、过热接地保护、且能记录故障原因十次，以方便检修维护。二、交互并列界面卡的功能
送电待机时间：第一次开机或关机后重新开机时，都是先由一台泵浦运转加压，经过60秒后压力还未达到设定压力时，第二台泵浦才并列运转，60秒仍未达设定压力，第三台泵浦加入并列运转，当第一、二、三，台泵浦已全速运转而还未能达设定压力，第四台，四，五，六，柒泵浦再加入并列运转。自动补偿功能 ：第一台泵浦全速运转，仍无法满足系统设定之压力时，第二台泵浦加入运转补偿其不足，第一、二台泵浦已并联全速运转，仍未能达到系统压力要求时，则第三、第四台，四，五，六，柒泵浦陆续加入运转，以补偿其不足。主配角交替运转：四台泵浦的起动顺序可依时间（3小时）设定，主配角之交替；譬如前3小时由第一台泵浦当主角，第二、三、四台泵浦当配角，第二个3小时是由第二台泵浦当主角，第一、三、四台泵浦当配角，六小时后由第三，四，台泵浦当主角，第一、二、四台泵浦当配角，依此类推。苏电变频恒压水泵在交替或并联运转时，完全无障碍，平顺的转接，水管中的压力无任何变化。泵浦为无段式变速，运转时不会产生任何突波、脉动、水锤。本控制器为屋外型，具防雨、防尘、自我散热的功能。保护功能：高性能低噪音（IGBT）、逆转保护、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、瞬间跳电保护、故障原因及运转功能显示。设备功能齐全：泵控制器为多泵多变频系统，泵浦有备用，变频器也有备用。唯有SENSOR、交互并列界面卡、只有一组，当SENSOR或交互并列界面卡故障时，也能采取手动方式，以启动（SOFT START）选择固定频率运转，以维持供水，应急处理。静待维修。· 苏电变频恒压供水为专用制造生产，备有安全库存，具有运转、维修、保固能力。
四、技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。
详细选型参数以下连接http://www.ntsdjd.com/SupplyDetail_9547808.shtml
