卧式多级离心管道泵 D多级离心泵 80D12X5卧式管道增压泵管道泵

点击图片查看原图

品牌：	上海昊宣泵业广州蓝林泵业卧式管道泵卧式管道多级泵卧式管道高压泵卧式离心泵卧式离心管道泵
产品型号：	50D5X4 80D12X9 100D16X5 125D16X8卧式多级离心管道泵
产品规格：	D型卧式多级离心泵。我们还为您精选了增压泵公司黄页、行业资讯、价格行情、展会信息等
单价：	2100.00元/件
起订：	1 件
供货总量：	100 件
发货期限：	自买家付款之日起天内发货
所在地：	广东广州市
有效期至：	长期有效
最后更新：	2014-11-21 12:42
浏览次数：	1288

公司基本资料信息

广州蓝林机电设备有限公司
已缴纳 0.00 元保证金
联系人张小玲(女士) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件350679605@qq.com
电话86 020 82575060
手机18988921097
地区广东-广州市
地址中国广东广州市萝岗区云埔一路QQ350679605

产品详细说明

品牌	上海昊宣泵业广州蓝林泵业卧式管道泵卧式管道多级泵卧式管道高压泵卧式离心泵卧式离心管道泵	型号	50D5X4 80D12X9 100D16X5 125D16X8卧式多级离心管道泵	扬程	19-320（m）
流量	18-200立方	转速	1450-2900	功率	2.2-220（w）
材质	铸铁	性能	耐磨	原理	离心泵
泵轴位置	卧式	驱动方式	电动	叶轮数目	多级
叶轮结构	封闭式叶轮	叶轮吸入方式	单吸式	规格	D型卧式多级离心泵

D型多级离心泵的详细资料：

D型多级离心泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的液体之用。D型多级离心泵扬程为H23至153.6米，流量为12.6--39.6m3/h。液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。口径DN：50-125 (mm) 扬程H：23-153.6 (m) 流量Q：12.6-39.6(m3/h) 使用温度T：80℃D型多级离心泵的产品结构说明 D型多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。D型多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。离心泵的密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。D型多级离心泵性能参数

离心泵型号	流量 m 3 /h	扬程 m	转速 r/min	功率(kw)		效率%	允许汽蚀余量m
离心泵型号	流量 m 3 /h	扬程 m	转速 r/min	轴功率	电机功率	效率%	允许汽蚀余量m
50D8×2	18	19	2950	1.5	2.2	62	2.3
50D8×3	18	28.5	2950	2.25	3	62	2.3
50D8×4	18	38	2950	3	4	62	2.3
50D8×5	18	47.5	2950	3 .75	5.5	62	2.3
50D8×6	18	57	2950	4.5	5.5	62	2.3
50D8×7	18	66.5	2950	5.25	7.5	62	2.3
50D8×8	18	76	2950	6	7.5	62	2.3
50D8×9	18	85.5	2950	6.75	7.5	62	2.3
50D8×10	18	95	2950	7.5	11	62	2.3
50D8×11	18	104.5	2950	8.25	11	62	2.3
50D8×12	18	114	2950	9	11	62	2.3
80D12×2	32.4	22.7	2950	2.68	3	75	2.8
80D12×3	32.4	34.05	2950	4.02	5.5	75	2.8
80D12×4	32.4	45.4	2950	5.36	7.5	75	2.8
80D12×5	32.4	56.75	2950	6.7	7.5	75	2.8
80D12×6	32.4	68.1	2950	8.04	11	75	2.8
80D12×7	32.4	79.45	2950	9.38	11	75	2.8
80D12×8	32.4	90.8	2950	10.72	15	75	2.8
80D12×9	32.4	102.15	2950	11.06	15	75	2.8
80D12×10	32.4	113.5	2950	13.4	15	75	2.8
80D12×11	32.4	124.85	2950	14.74	18.5	75	2.8
80D12×12	32.4	136.2	2950	16.08	18.5	75	2.8
100D16×2	54	35.2	2950	7.2	11	71.5	3.3
100D16×3	54	52.8	2950	10.8	15	71.5	3.3
100D16×4	54	70.4	2950	14.4	18.5	71.5	3.3
100D16×5	54	88	2950	18	22	71.5	3.3
100D16×6	54	105.6	2950	21.6	30	71.5	3.3
100D16×7	54	123.2	2950	25.2	30	71.5	3.3
100D16×8	54	140.8	2950	28.8	37	71.5	3.3
100D16×9	54	158.4	2950	32.4	37	71.5	3.3
100D16×10	54	176	2950	36	45	71.5	3.3
100D16×11	54	198.6	2950	39.6	55	71.5	3.3
100D16×12	54	211.2	2950	43.2	55	71.5	3.3
125D15×2	108	40	2950	15.6	18.5	76	4
125D15×3	108	60	2950	23.4	30	76	4
125D15×4	108	80	2950	31.2	37	76	4
125D15×5	108	100	2950	39	45	76	4
125D15×6	108	120	2950	46.8	55	76	4
125D15×7	108	140	2950	54.6	75	76	4
125D15×8	108	160	2950	62.4	75	76	4
125D15×9	108	180	2950	70.3	90	76	4
125D15×10	108	200	2950	78	90	76	4

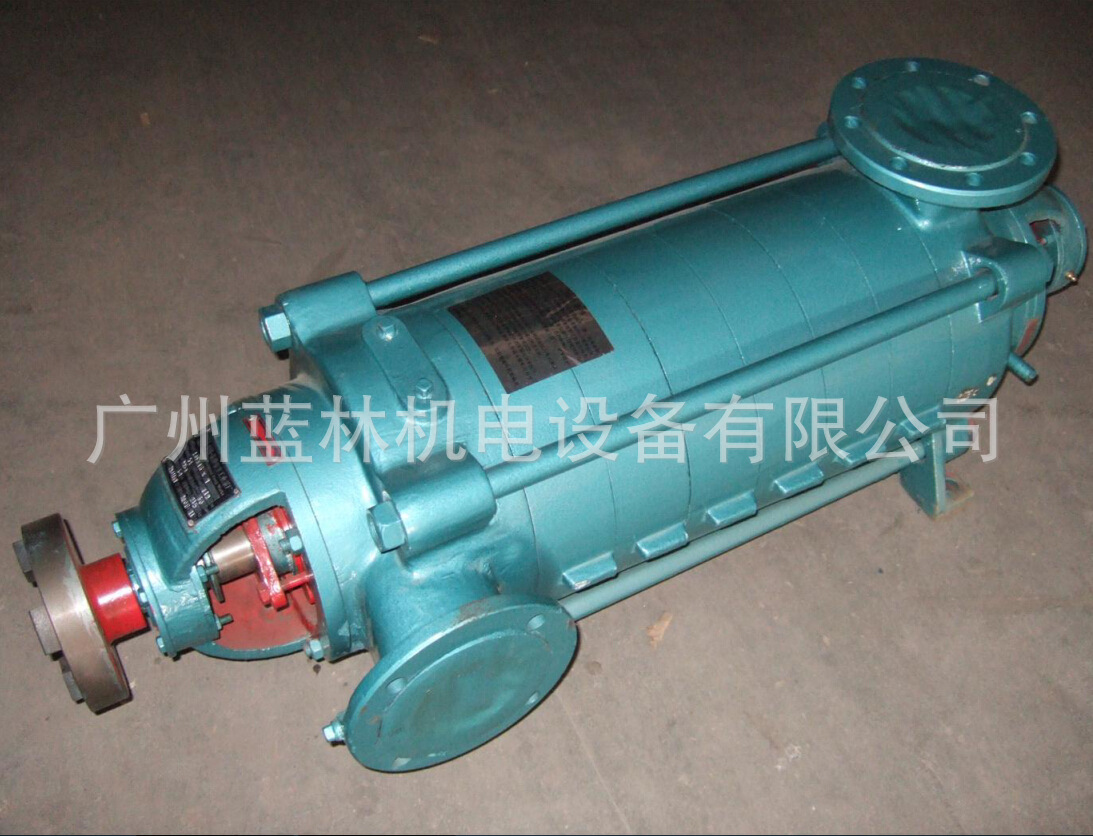

GC多级泵

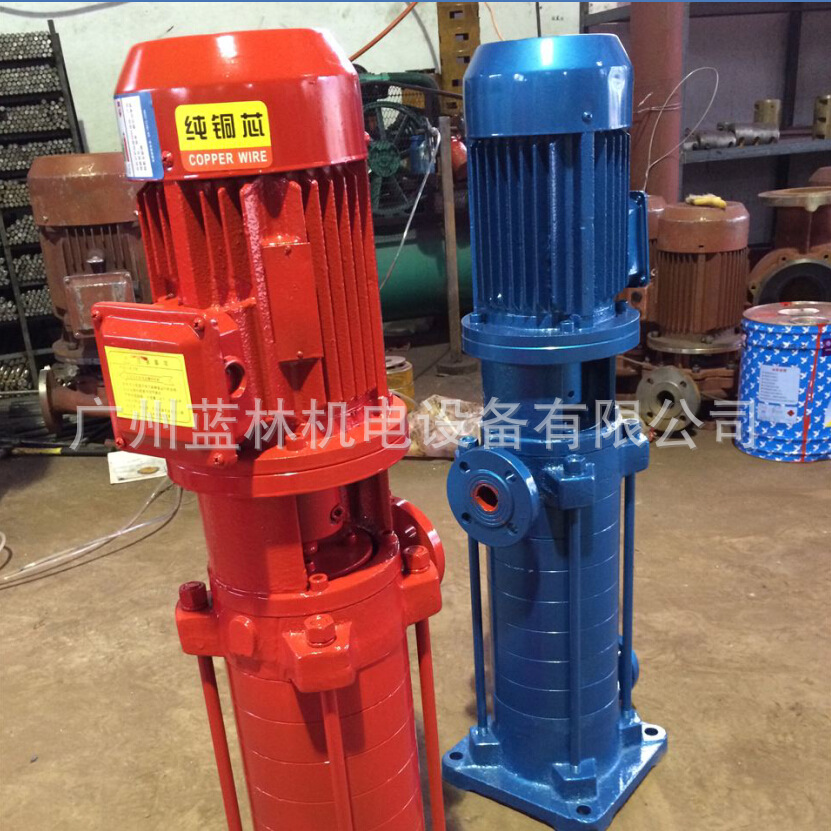

VWZPOHAQ06_5J))J41[10KK

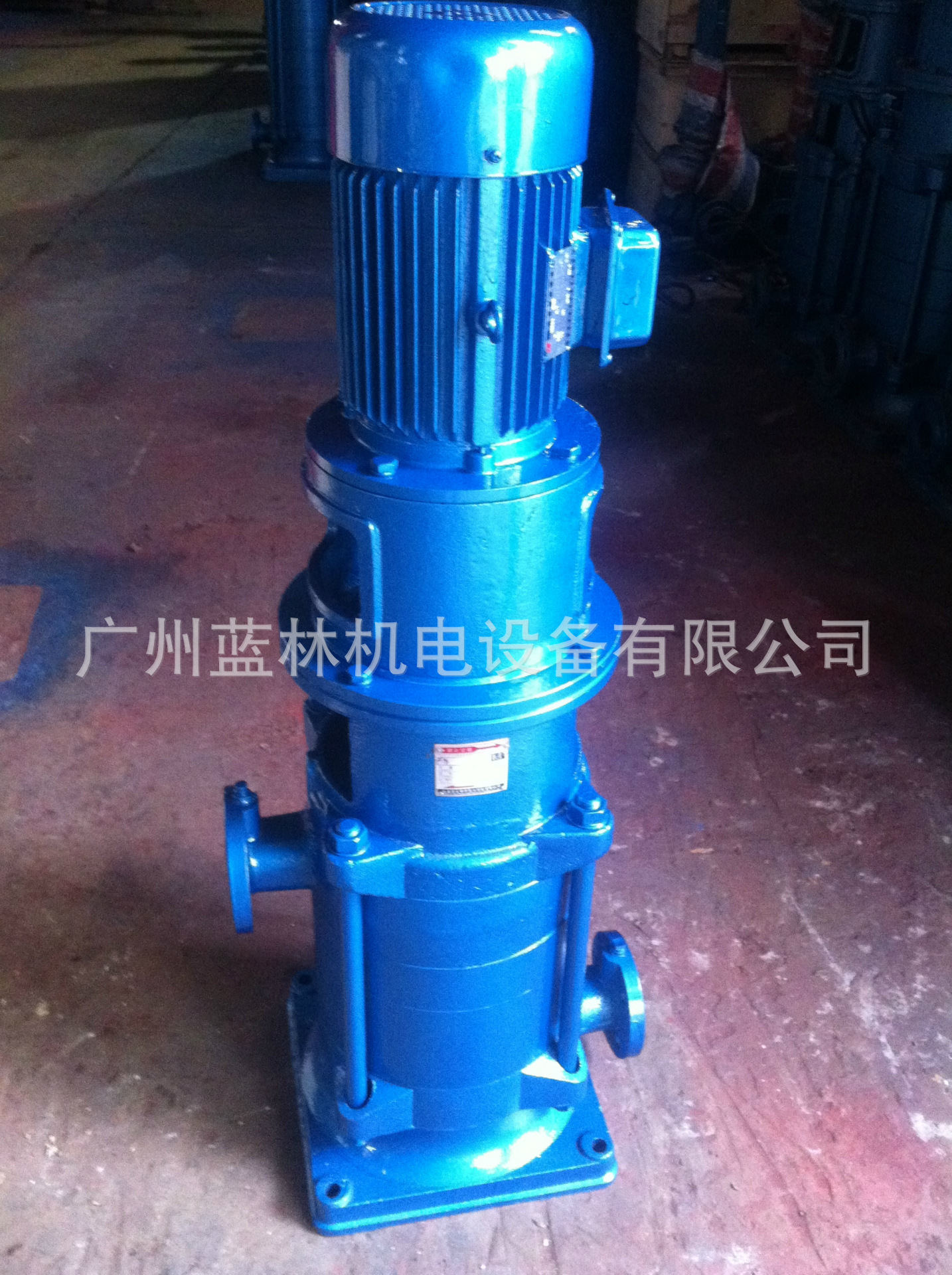

1602043180_894553151

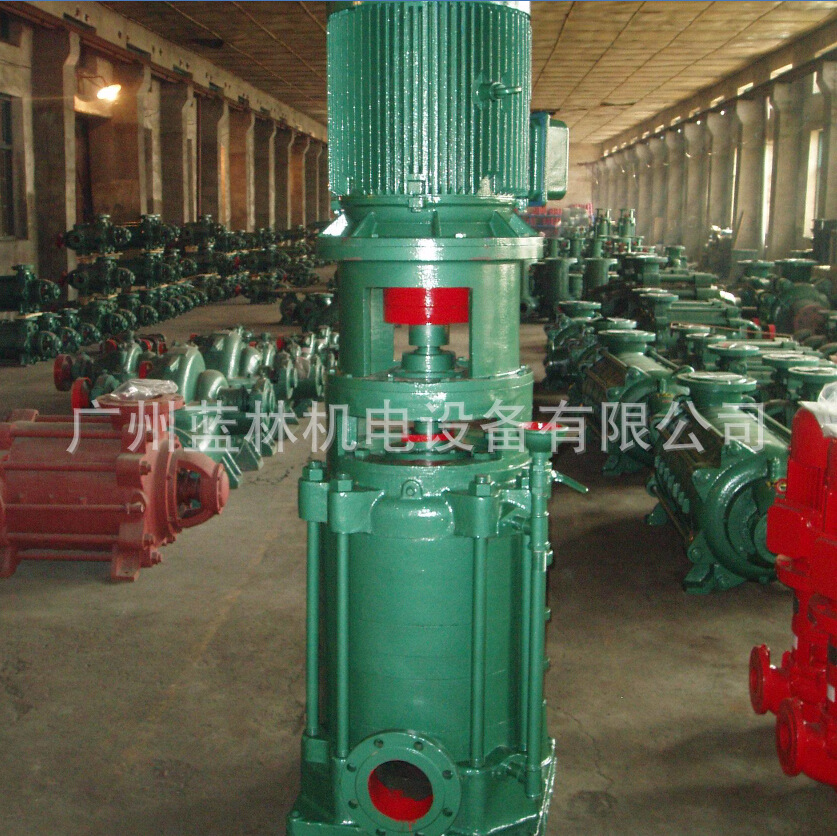

3J$`H9ZV}YBTLF`M$2G1S@J

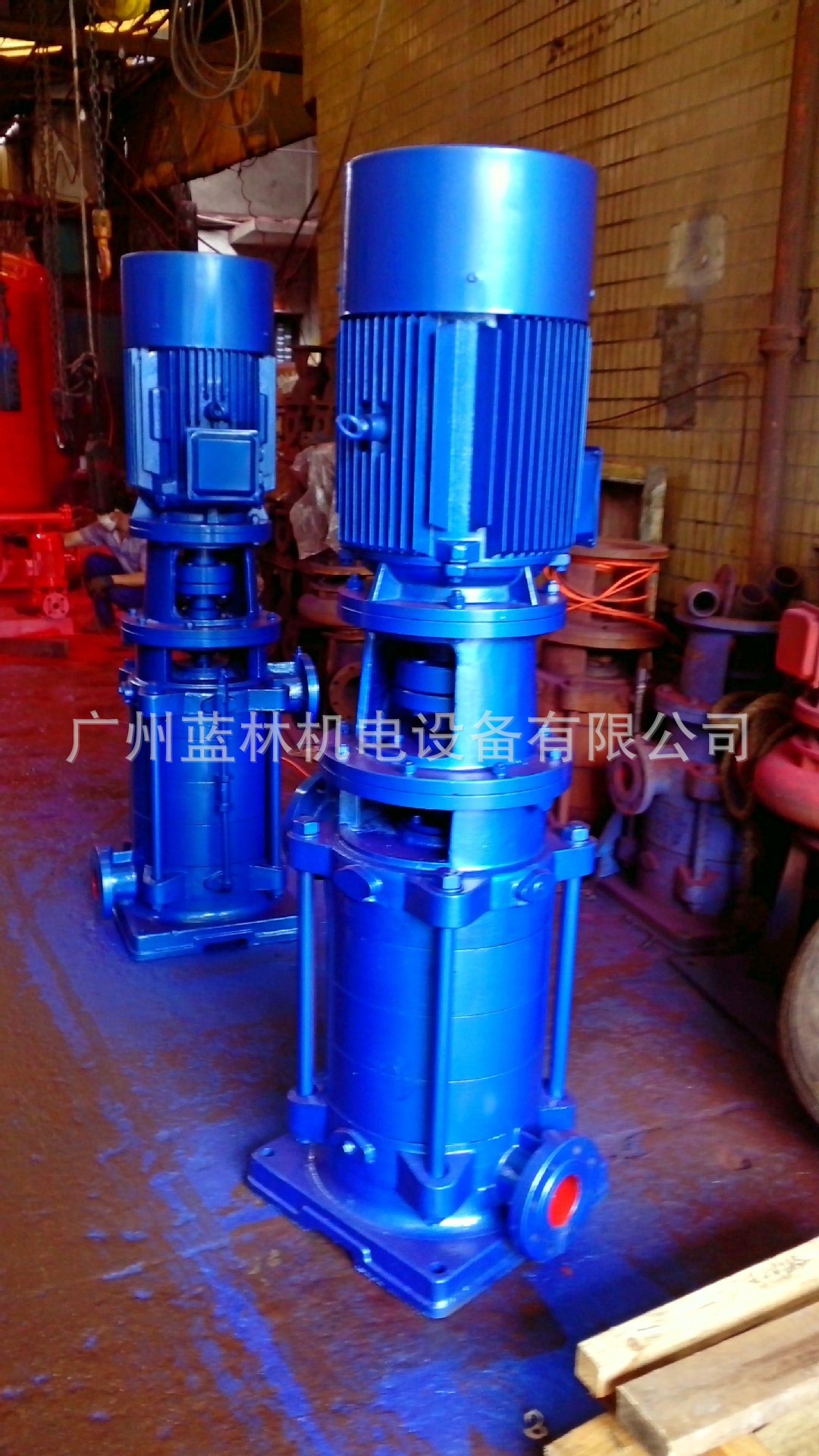

902265985_1846220024

`8N]I`E5$}WNFHBTM1CP%YO

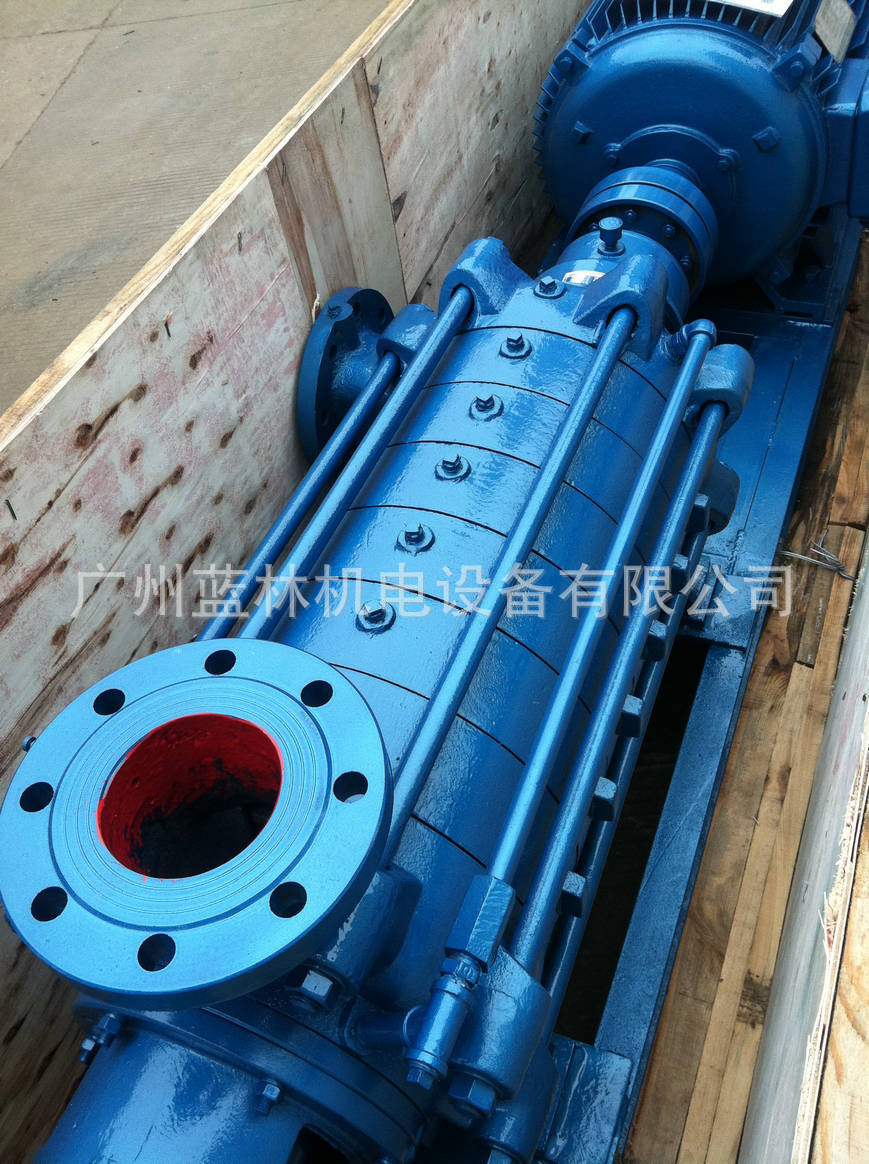

1369184859_3563

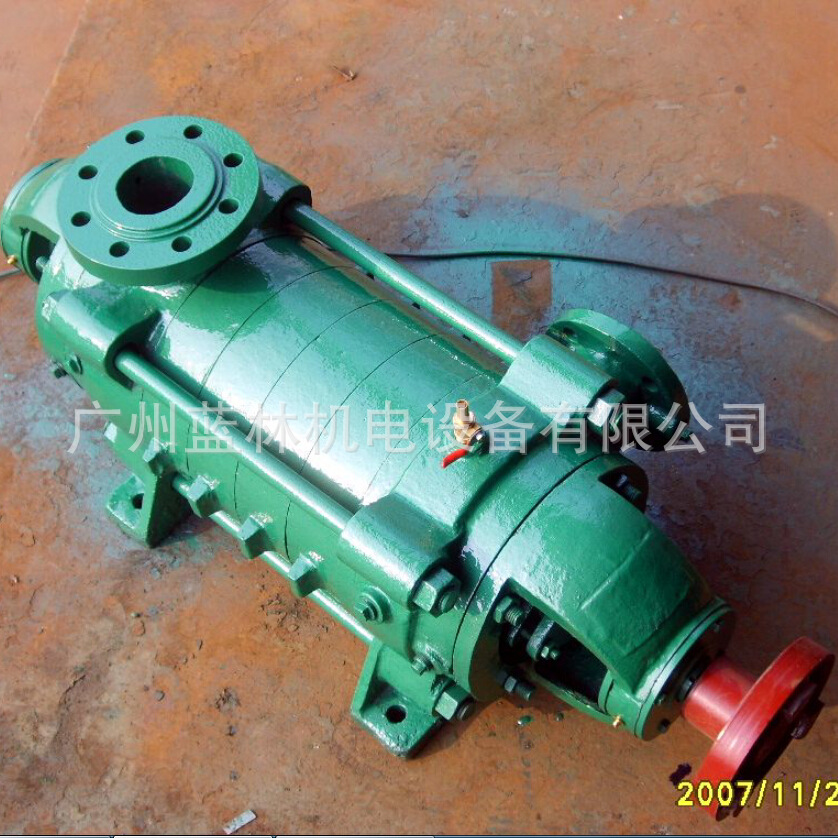

DTO8$MQ1CTWV{NDS1)YR@SS

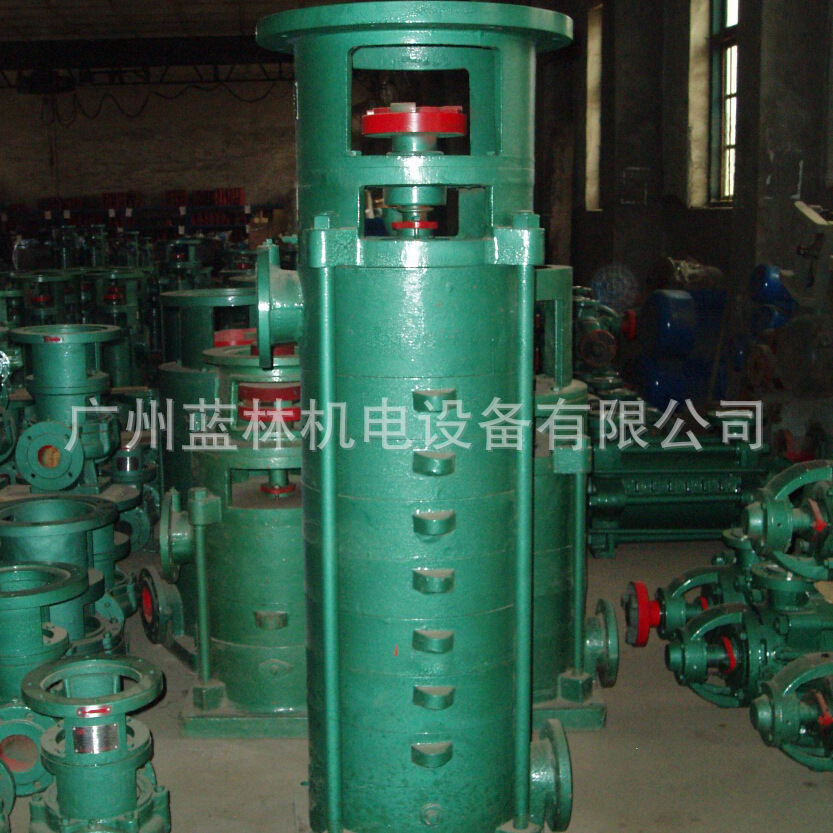

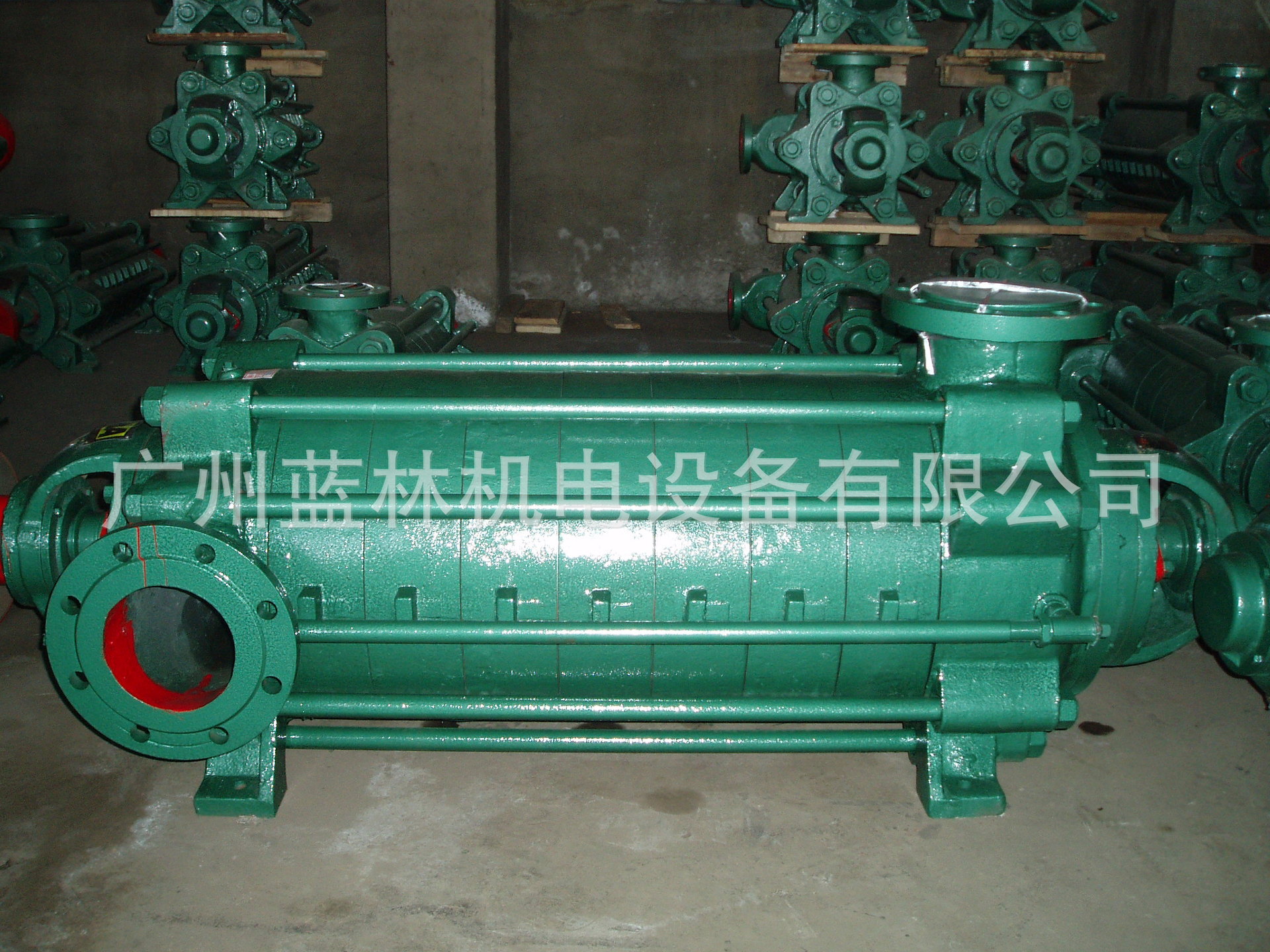

DL立式多级离心泵01
