| 品牌 | 大宇 | 型号 | 80NSQ | 材质 | 球墨铸铁 |
| 性能 | 离心泵 | 原理 | 离心泵 | 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 | 叶轮结构 | 开式 半开式 | 叶轮数目 | 1 |
| 流量 | 80（m3/h） | 扬程 | 10（m） | 汽蚀余量 | 5（m） |
| 许过最大粒径 | 4（mm） | 吸入口径 | 100（mm） | 排出口径 | 80（mm） |
| 规格 | 80NSQ | | |

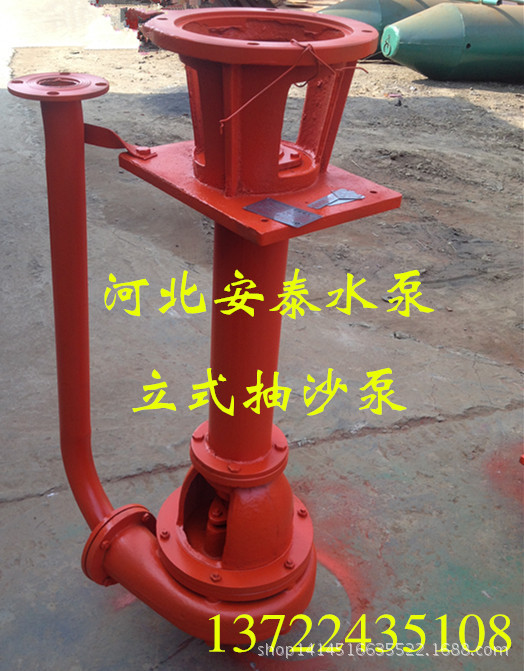

立式砂泵；一产品介绍；水力挖土、冲填机组进行水力机械化施工，是模拟自然界水流冲刷的原理，借水力的作用来进行挖土、输土、填土的工作，水经高压泵产生压力，通过水枪的喷嘴、射出高压高速水柱，水柱冲击土体，使土体湿化、崩解、拌合成泥浆和泥块的混合物，再由立式泥砂泵提升，通过输泥管输送到沙场。
水力挖填机组，设备简单、使用方便。可同时完成挖、装、输、填、夯等五道工序，因而工效高，成本低，且工程质量好，施工不受在气影响等优点，现广泛应用于沿海滩涂养殖场的开挖；湖泊河道的提沙、疏浚、筑堤，低洼地改造；大中小水利工程、农田基本建设，以及人防地下工程等。
二、机组结构
水力挖填机组由立式泥砂泵系统、高压泵系统和配电系统三部分组成。
立式泥砂泵系统主要包括：立式泥砂泵、浮筒、电机、泥沙管等，泵固定在浮筒上；高压泵系统主要包括：高压泵、电机、分水器、输水管、水枪等；配电系统主要包括：配电箱、防水电缆等。
三、立式泥砂泵结构特点
泵的结构：主要有电机支架、中段、泵盖、泵座、叶轮、轴、护板、泵体等组成。
泵的密封：采用骨架油封加黄油润滑。
泵的旋转方向：从动力机方向看为顺时针。
泵的特点：
1、调整螺母能调整叶轮间隙，减小漏洞，提高效率，并使叶轮拆装方便。
2、填料室密封与下端轴承分开，轴承两端采用骨架油封密封，防止泥沙进入轴承内部，延长轴承寿命。
3、过流部件采用耐磨铸铁，硬度大，强度高，使用寿命比普通材质长2-3倍。
4、叶轮背面采用了副叶片，使背面压力降低，减小轴向力及防止部分杂物进入密封腔，保护密封件少受磨损。
四、立式泥砂泵性能参数（清水）
五、使用须知
1、本泵为单极单吸立式离心泵，可垂直或倾斜使用，使用时宜置于双浮筒上，便于在水面或泥沙上推移，浆泵按在双浮筒中间，泵壳放入泥沙中即可，不用基础装置。
2、电机需加防护罩，以防电机沾污、淋湿。
3、每班须往中段、电机座等油嘴处加黄油一次，以防泥沙进入轴承，加速轴承磨损，电机每运转一季，宜保养一次，泵体每运转360小时，应拆洗一次。
4、不使用时宜清洗、保养：加润滑油，刷油漆防腐蚀，收储干燥的地点，泵体入口应防止杂物落入，泵体宜直立，以防主轴变形。

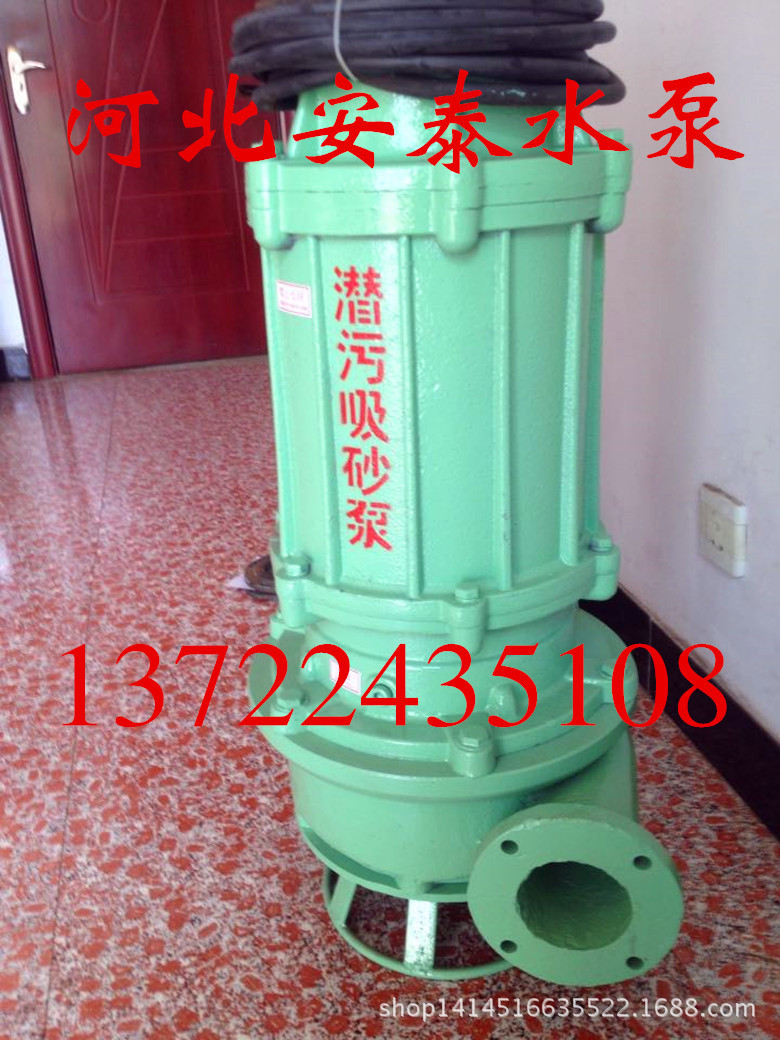

SQ型潜水抽沙泵是电机与水泵同轴潜入介质中工作的水力机械，该泵过流部件采用合金耐磨材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质.该系列产品吸收国内外先进技术设计制造，水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉积的淤渣喷击成湍流，是水泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外压力，最大限度保护了机械密封的可靠性，电机采用过热保护、进水检测保护等多种保护措施，能够在恶劣的工况条件下长期安全的运行。

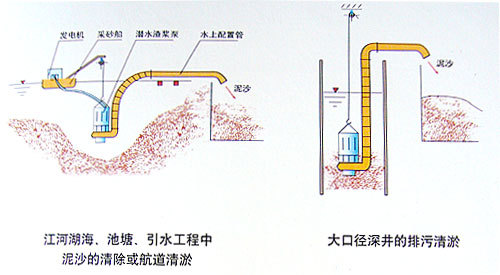

潜水泥沙泵适用于建筑抽黄沙、粉沙、淤泥、矿厂尾矿泵、矿砂、铁砂矿、污水处理厂沉淀物等。 |
| 结构特点 |
1. 整机为干式下泵型，电机采用油室密封方式，内设机械密封，能有效防止高压水和杂质进入电机内腔。

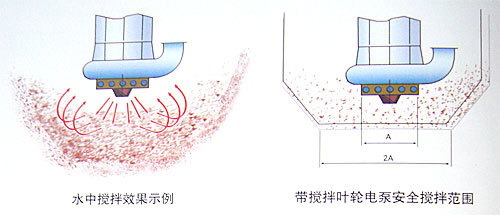

2. 除主叶轮外，还有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造，耐磨、耐腐、排污能力强，能通过较大的固体颗粒。
4. 电机潜入水下，不受吸程限制，吸渣率高，清淤更彻底。
5. 整体设备简化，不许配备辅助搅拌装置或喷射装置，操作简便，机组总投资降低。
6. 搅拌叶轮直接接近沉积面，通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置，增加介质浓度 |
|

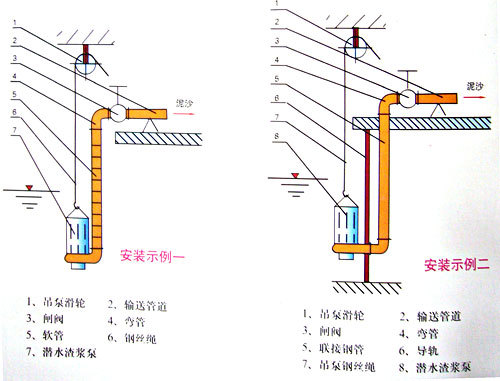

| 使用条件 |
|
1．电源为50Hz/380V三相交流电源，配电变压器的容量为2-3倍电机额定容量。
2．介质温度不得超过60℃，不含易燃易爆性气体。
3．介质中固体颗的最大重量浓度：灰渣为45%，矿渣为60% 。
4．机组潜水深度：不大于20米，最小潜水深度以淹没电机为准。
5．机组在介质中的工作位置为立式，工作状态为连续。 |
性能参数及性能曲线 |
序号 | 型号 | 流量
m3/h | 扬程
m | 电机功率kw | 转速
r/min | 效率 | 间接通过最大颗粒mm | 出水口径
mm | 1 | NSQ25-12-3 | 25 | 12 | 3 | 1450 | 50 | 7 | 50 | 2 | NSQ20-25-4 | 20 | 25 | 4 | 1450 | 43 | 6 | 50 | 3 | NSQ45-15-5.5 | 45 | 15 | 5.5 | 1450 | 58 | 13 | 80 | 4 | NSQ20-30-5.5 | 20 | 30 | 5.5 | 1450 | 48 | 7 | 50 | 5 | NSQ50-10-5.5 | 50 | 10 | 5.5 | 1450 | 60 | 13 | 80 | 6 | NSQ25-30-7.5 | 25 | 30 | 7.5 | 1460 | 54 | 7 | 80 | 7 | NSQ32-20-7.5 | 32 | 20 | 7.5 | 1460 | 53 | 13 | 80 | 8 | NSQ 45-15-7.5 | 45 | 15 | 7.5 | 1460 | 55 | 13 | 80 | 9 | NSQ 100-10-7.5 | 100 | 10 | 7.5 | 1460 | 60 | 21 | 100 | 10 | NSQ30-30-7.5 | 24 | 31 | 7.5 | 1460 | 43 | 13 | 80 | 30 | 30 | 36 | 29 | 11 | NSQ 70-20-11 | 70 | 20 | 11 | 1460 | 55 | 13 | 80 | 12 | NSQ 25-40-11 | 25 | 40 | 11 | 1460 | 48 | 13 | 80 | 13 | NSQ50-21-11 | 35 | 22 | 11 | 1460 | 48 | 21 | 80 | 50 | 21 | 60 | 20 | 14 | NSQ50-26-11 | 35 | 29 | 11 | 1460 | 48 | 13 | 80 | 50 | 26 | 60 | 24 | 15 | NSQ100-16-11 | 70 | 20 | 11 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 16 | NSQ100-18-11 | 70 | 20 | 11 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 17 | NSQ25-40-15 | 18 | 41 | 15 | 1460 | 35 | 13 | 80 | 25 | 40 | 30 | 39 | 18 | NSQ50-26-15 | 35 | 29 | 15 | 1460 | 48 | 13 | 80 | 50 | 26 | 60 | 24 | 19 | NSQ50-35-15 | 35 | 38 | 15 | 1460 | 47 | 13 | 100 | 50 | 35 | 60 | 32 | 20 | NSQ60-30-15 | 42 | 33 | 15 | 1460 | 50 | 13 | 100 | 60 | 30 | 72 | 27 | 21 | NSQ75-25-15 | 52 | 28 | 15 | 1460 | 51 | 13 | 100 | 75 | 25 | 90 | 22 | 22 | NSQ100-18-15 | 70 | 20 | 15 | 1460 | 55 | 21 | 100 | 100 | 18 | 120 | 15 | 23 | NSQ150-15-15 | 105 | 17 | 15 | 1460 | 56 | 21 | 100 | 150 | 15 | 180 | 13 | 24 | NSQ 200-12-18.5 | 200 | 12 | 18.5 | 980 | | 45 | 150 |
25 | NSQ 75-35-22 | 52 | 38 | 22 | 980 | 48 | 13 | 100 | 75 | 35 | 90 | 32 | 26 | NSQ 75-45-22 | 52 | 48 | 22 | 980 | 48 | 13 | 100 | 75 | 45 | 90 | 42 | 27 | NSQ 100-25-22 | 70 | 27 | 22 | 980 | 55 | 14 | 100 | 100 | 25 | 120 | 22 | 28 | NSQ150-22-22 | 105 | 25 | 22 | 980 | 60 | 32 | 150 | 150 | 22 | 180 | 20 | 29 | NSQ200-15-22 | 140 | 17 | 22 | 980 | 60 | 45 | 150 | 200 | 15 | 240 | 13.5 | 30 | NSQ100-35-30 | 70 | 38 | 30 | 980 | 50 | 21 | 100 |
|
