| 品牌 | 上海昊宣泵业 广州蓝林泵业 FS塑料离心泵 FP塑料防爆离心泵 塑料化工离心泵 | 型号 | FP20-15-100(105) FS32-25-100(104) FP40-32-125(102) | 材质 | 塑料 |
| 驱动方式 | 电动 | 原理 | 离心泵 | 性能 | 耐腐蚀 |
| 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 | 叶轮数目 | 1 |
| 叶轮结构 | 半开 | 适用范围 | 化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体 | 产品别名 | 耐腐蚀塑料化工离心泵 |
| 流量 | 3-80（m3/h） | 扬程 | 2-35（m） | 规格 | 塑料化工泵 |
一、概述
FP型增强聚丙烯离心泵、FS型工程塑料离心泵系列产品均采用机械密封，并引进国际先进工艺和技术配方，使用CFR-PP（增强聚丙烯）、改性ABS（工程塑料）作为泵的材质，在同系列的塑料泵产品中，充分显示了其结构先进、重量轻、体积小、寿命长等特点，广泛应用于化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。其中104型采用220V电压，可供家庭选用。
二、结构图

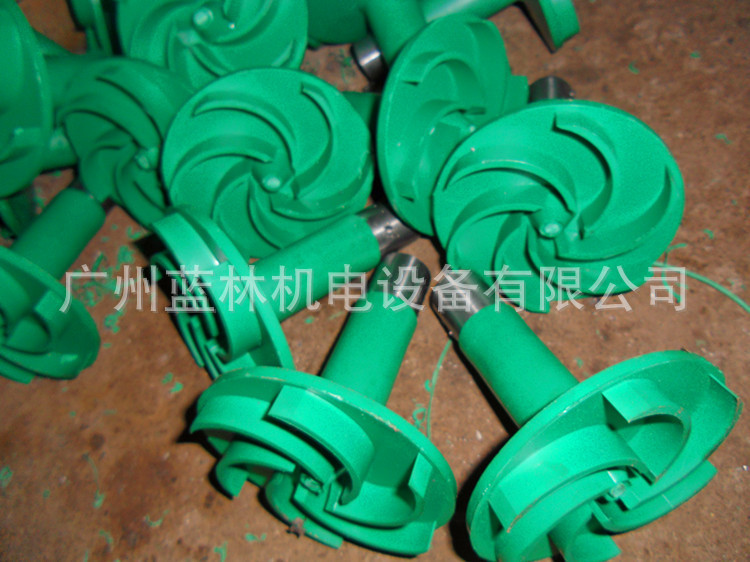

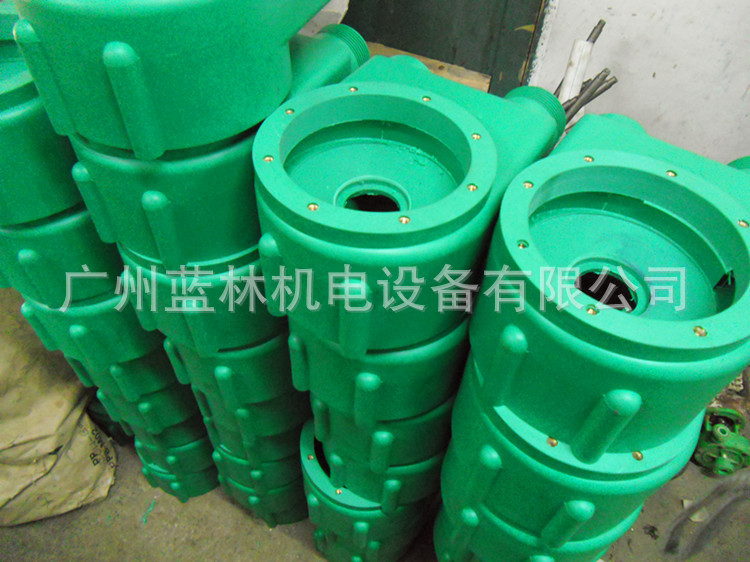

1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机
三、型号说明
如：FP（FS）32-25-100（104）
FP --增强聚丙烯离心泵
FS --工程塑料离心泵
32 --进口直径（mm）
25--出口直径（mm）
100 --叶轮名义直径（mm）
（104） --代号104
四、性能参数：
| 产品名称 | 型 号 | 口径mm | 流量(m3/h) | 扬程(mm) | 功率(KW) | 转速(r/min) | 吸程(m) | 电压(V) | |
| 进口 | 出口 | ||||||||
| 105塑料离心泵 | FP(FS)20-15-100 | 20 | 15 | 6.5 | 6.5 | 0.37 | 2900 | 3 | 220/380 |
| 104塑料离心泵 | FP(FS)25-20-100 | 32 | 25 | 4 | 7 | 0.55 | 2900 | 6 | 220/380 |
| 103塑料离心泵 | FP(FS)32-25-105 | 32 | 25 | 6.3 | 8 | 0.75 | 2900 | 6 | 220/380 |
| 102塑料离心泵 | FP(FS)40-32-125 | 40 | 32 | 12.5 | 20 | 1.5 | 2900 | 6 | 380 |
| 101.5塑料离心泵 | FP(FS)50-40-130 | 50 | 40 | 20 | 17 | 2.2 | 2900 | 3 | 380 |
| 101塑料离心泵 | FP(FS)65-50-150 | 65 | 50 | 20 | 25 | 4 | 2840 | 5.5 | 380 |
五、泵故障形式与排除方法：
故障形式 | 产生原因 | 排除方法 |
泵不出液 | 泵反转进液管道漏气泵腔蓄液太少吸程太高底阀漏水叶轮受阻不转 | 改变电机接线杜绝漏气增加蓄液量降低泵安装位置清理底阀清洗泵壳、叶轮 |
流量不足 | 吸入管径太小叶轮流道阻塞扬程过高吸入管路有空气漏进叶轮损坏 | 调换进液器清洗叶轮开大出液阀杜绝漏气更换叶轮 |
扬程过低 | 流量过太转速太低 | 关小出水阀恢复额定转速 |
噪音过低 | 泵内有杂物转动件与固定件碰擦轴严重磨损 | 检查清理调整间隙更换泵轴 |
漏液 | 泵壳固定螺钉松动机械密封严重磨损 | 拧紧螺钉更换机械密 |
