| 品牌 | 其他,金源 | 型号 | GC | 材质 | 不锈钢 |
| 性能 | 耐腐蚀 | 用途 | 污水泵 | 泵轴位置 | 边立式 |
| 叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 5-55（m3/h） |
| 叶轮数目 | 200 | 扬程 | 46-301（m） | 汽蚀余量 | 3（m） |
| 轴功率 | 3.00（kW） | 吸入口径 | 200（mm） | 排出口径 | 200（mm） |
| 结构原理 | 中开泵 |
温馨提示
产品价格、属性、图片仅供参考，详情务必旺旺或来电咨询。
不经协商下单者概不发货，如果给您带来不便还请谅解。谢谢！
**************************************************************************

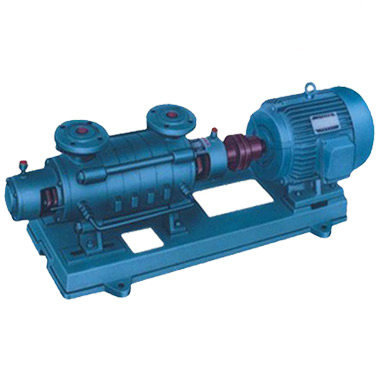

GC多级泵的特点
GC型水泵为多级分段式，1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响很大，尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少，扬程降低,效率差，帮在检修后装配时务必注意，若有偏差必须调整。
GC型水泵主要零件有轴、轴套、进水段、叶轮、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。
密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。 平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。轴承是用单列向心球轴承，采用钙基黄油润滑。
填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。
