| 品牌 | 涌诺 | 型号 | GC | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 用途 | 管道泵 | 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 30（m3/h） |
| 叶轮数目 | 15 | 扬程 | 50（m） | 汽蚀余量 | 5（m） |
| 轴功率 | 2.5（kW） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 结构原理 | 中开泵 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
GC多级泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

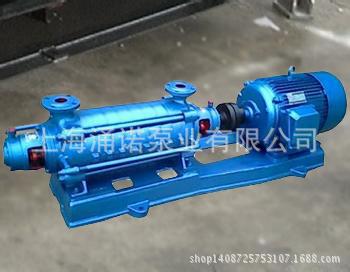

GC多级泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。GC多级泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
1、水力模型先进，效率高，性能范围广。
2、多级泵运行平稳，噪音低。
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。
流量：5-55m3/h；
扬程：46-301m；
功率：3-75KW；
转速：2950r/min；
口径：φ40-φ100；
温度范围：≤110℃；
工作压力：≤2.7Mpa。
1.GC型水泵为多级分段式，1.5GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响很大， 尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。
2.GC型水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、，衡盘、尾盖进水段、中段、出水段盖均为铸铁制成，共同形成泵的工作室。
3.叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
4.轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺时针方向旋转。
5.密封环为铸鉄制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
6.平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成，装在轴上，位于出7段与尾盖之间，平衡轴向力。轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
7.轴承是用单列向心球轴承，采用钙基黄油润滑。填料起密封作用，防止空气进入和大量液体漏出。
8.填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。
型号 | 流量 | 扬程 | 转速 | 效率 | 功率（KW） | |
轴功率 | 电机功率 | |||||
1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
1.5GC-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 7.5 |
2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
45 | 82 | 2950 | 60 | 16.8 | 30 | |
55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
45 | 123 | 2950 | 60 | 25.2 | 37 | |
55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
45 | 164 | 2950 | 60 | 27.6 | 55 | |
55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
45 | 205 | 2950 | 60 | 42.0 | 55 | |
55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
45 | 246 | 2950 | 60 | 50.4 | 75 | |
55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
45 | 287 | 2950 | 60 | 58.8 | 75 | |
55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
4GC-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
45 | 328 | 2950 | 60 | 67.0 | 100 | |
55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
4GC-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
45 | 369 | 2950 | 60 | 75.5 | 100 | |
55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
4GC-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
45 | 410 | 2950 | 60 | 84.0 | - | |
55 | 380 | 2950 | 62.5 | 91.0 | - | |
