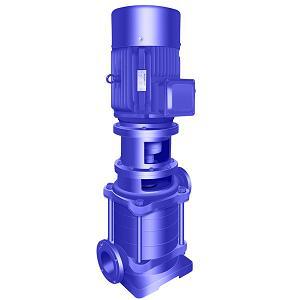

点击图片查看原图
| 品牌 | 上海连宇 | 型号 | 50GDL24-20*8 | 材质 | 铸铁 |
| 性能 | 不阻塞 | 用途 | 增压泵 | 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 24（m3/h） |
| 叶轮数目 | 1 | 扬程 | 160（m） | 汽蚀余量 | 3（m） |
| 轴功率 | 18.5（kW） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 结构原理 | 中开泵 | 规格 | 50GDL24-20*8 |
产品概述
GDL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
连宇牌GDL立式多级离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。连宇牌GDL立式多级离心泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工,食品,酿,、制药,纺织等行业。根据用户的要求可定制不锈钢306或316L材质,多级离心泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡，多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑，GDL多级离心泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。GDL立式多级离心泵系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体，多级离心泵电机轴与泵轴通过爪型连轴器联接，具有结构紧凑、噪音低、占地面积小等优点。连宇泵业多级离心泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
立式多级离心泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
GDL立式多级离心泵的泵体、泵盖叶轮、材质为优质铸铁HT200；泵轴材质为45#镀鉻轴轴套材质为铸钢400，Y3系列新型节能电机:防护等级IP54
立式多级离心泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，GDL立式多级离心泵为顺时针方向旋转，立式多级离心泵是立式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。离心泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质，DG型泵输送介质温度小于105℃，适用于各种锅炉给水。
■GDL立式多级离心泵型号意义■
例如：50GDL立式多级离心泵24-20850-进出口直径（mm）
GDL立式多级离心泵20-单级扬程（m）
36-设计点名义流量（m3/h)
P-代表不锈钢离心泵
B-代表防爆离心泵
L-代表立式离心泵
W-代表卧式离心泵
GDL立式多级离心泵的产品特点
1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。
GDL立式多级离心泵的技术参数
流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
温度范围：0-+90℃；
工作压力：≤2.4Mpa。

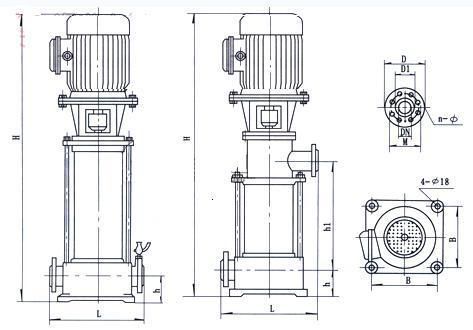

上海连宇牌GDL立式多级离心泵的安装尺寸图：
