水环真空泵

百科名片

水环真空泵示意图

水环真空泵内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。

目录

水环真空泵的工作原理水环真空泵的特点水环真空泵的型号水环泵的优缺点

编辑本段水环真空泵的工作原理　　水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，与罗茨真空泵组成机组真空度可达1~600Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 　　水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

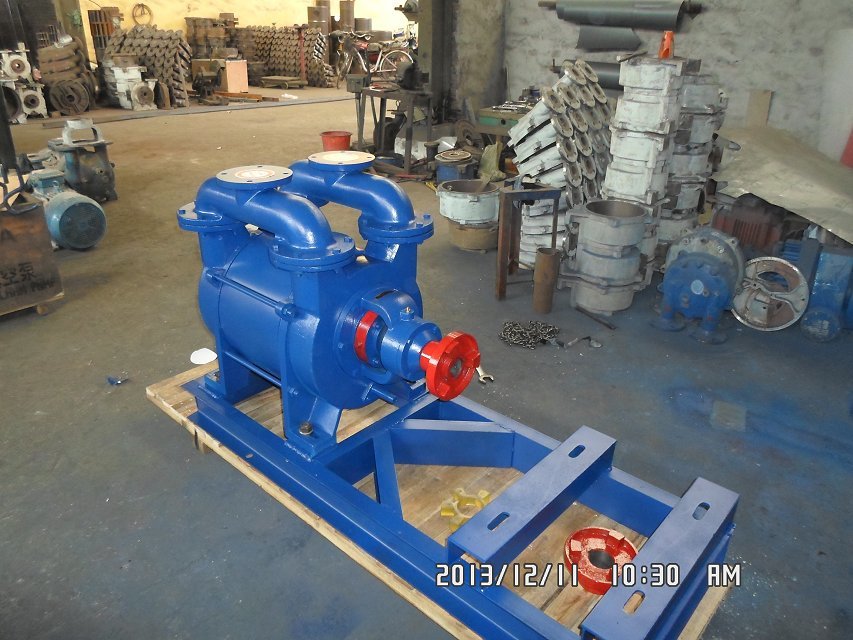

2BEC系列水环真空泵及压缩机

如图：（见附加图片）在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。 　　综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

编辑本段水环真空泵的特点　　（1） 结构简单易维修，压缩气体的温度低，排气温度仅比近期温度高10~15℃，正因为具有这个特点，因而极易适合抽吸压送易燃易爆的气体。 　　（2）适用范围广，主要应用于煤矿（抽瓦斯），化工，制药，矿山，造纸，食品，啤酒，建材，塑料，冶金，电器等行业。 　　(3) 配置灵活，可与分离器，换热器，管线，阀门，仪表，电控装置组装在一起共同放在一个底盘上作为成套设备使用。

编辑本段水环真空泵的型号　　现在市场上水环真空泵的型号大致分为以下几种： 　　2BA系列水环真空泵及压缩机 　　SK系列水环真空泵及压缩机 　　2SK系列水环真空泵及压缩机 　　2SK-P1系列两极水环真空泵-大气喷射泵机组 　　2BV系列水环真空泵及压缩机 　　2BE系列水环真空泵及压缩机 　　2BEC系列水环真空泵及压缩机 　　水环泵和其它类型的机械真空泵相比有如下优点： 　　结构简单，制造精度要求不高，容易加工。 　　结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。 　　压缩气体基本上是恒温的，即压缩气体过程温度变化很小。 　　由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。 　　吸气均匀，工作平稳可靠，操作简单，维修方便。 　　水环泵也有其缺点： 　　效率低，一般在30%左右，较好的可达50%。 　　真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。

编辑本段水环泵的优缺点水环泵和其它类型的机械真空泵相比有如下优点：　　结构简单，制造精度要求不高，容易加工。 　　结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。 　　压缩气体基本上是等温的，即压缩气体过程温度变化很小。 　　由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。 　　吸气均匀，工作平稳可靠，操作简单，维修方便。 　　水环泵也有其缺点：　　效率低，一般在30%左右，较好的可达50%。 　　真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。 　　总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
