| 品牌 | 同创 | 型号 | QBY-25 | 材质 | 不锈钢 |
| 用途 | 化工泵,空调泵,流程泵,排污泵,屏蔽泵,试压泵,污水泵,消防泵,杂质泵,增压泵,油泵 | 性能 | 不阻塞,防爆,耐腐蚀,耐磨,卫生,无泄露,自动 | 驱动方式 | 气动 |
| 空气消耗量 | 0.3 | 最大供气压力 | 7 | 允许颗粒值 | 1（mm） |
| 吸程 | 5（m） | 出口压力 | 6（Mpa） | 扬程 | 50（m） |
| 流量 | 0.8（m3/h） | 工作压力 | 2 | 产地 | 温州 |
| 规格 | QBY-25 |

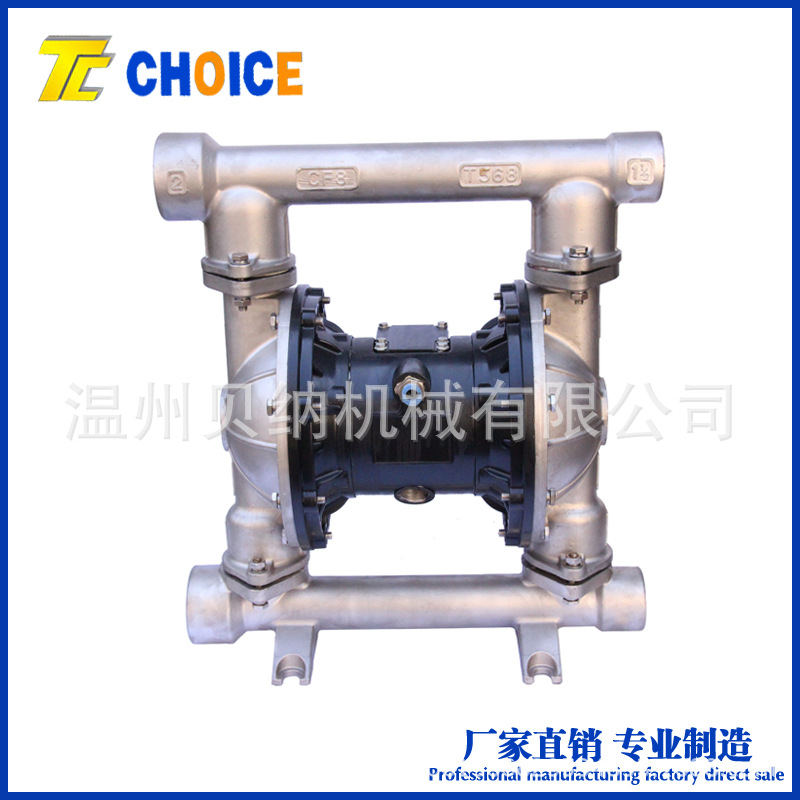

一．产品概述：
本公司生产的QBY系列隔膜泵是一种新型的输送机械，是目前国内最新颖的泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度.易挥发.易燃.剧毒的液体，均具备良好的泵吸性能。其性能参数与德国的WLLLDENPVMPS.美国的MARIOWPUMPS相近。
本公司生产的隔膜泵共有八种规格。吸.排口直径分别为φ10mm(3/8”).φ15mm(1/2”).φ25mm(1”).φ40mm(11/2”).φ50mm(2”).φ65mm(21/2”).Φ80mm(3”).Φ100mm(4”)。泵体主体材质四种：铝合金.铸铁.不锈钢.聚丙烯。隔膜根据不同液体介质分别采用丁腈橡胶.氯丁橡胶.氟橡胶.聚四氟乙烯。以满足不同液体介质的需要。
该泵自投产以来，已被国内.外上千家石油.化工.电子.陶瓷.纺织.印染等行业广泛采用，用来抽送各种常规泵不能抽送的介质。

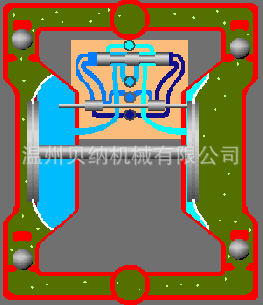

二．工作原理：
在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱动连杆联结的隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点，配气阀机构则自动的将压缩空气引入另一工作腔，推动隔膜朝反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。
三．主要用途：
1.泵吸花生酱.泡菜.土豆泥.小红肠.巧克力.啤酒花.糖浆等。
2.泵吸各种油品.油漆.树胶.颜料.黏合剂等。
3.纸浆.灰浆.陶瓷釉浆.污水等含纤维和颗粒性的介质。
四．功能简介：
qby气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵.潜水泵.屏蔽泵.泥浆泵和杂质泵等输送机械的许多优点。
1.不须灌注引水，吸程0--5m，一般为1m，（注：超过1m的请在订货时说明）。最大扬程
达70m，出口压力≤7bar；
2.流动宽敞，通过性能好，允许通过最大颗粒直径达10mm，抽送泥浆.杂质时，对泵磨损
甚微；
3.扬程.流量.可通过气阀开度实现无极调节；（气压调节在0.1~0.7MPa之间）；
4.该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件.工作介质完全隔开，所输
送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和
危害人身安全；
5.不必用电，在易燃.易爆场所使用安全可靠；
6.可以浸没在介质中工作；
7.使用方便.工作可靠.开停只需简单的打开和关闭气体阀门，即使由于意外情况而长时间无
介质运行或突然停机，泵也不会因此损坏。一旦超负荷，泵会自动停机，具有自我保护性
能，当负荷恢复正常后，又能自动启动运行。
8.结构简单.易损件少。泵结构简单，安装.维修方便。泵输送的介质不会接触到配气阀.连杆
等运动部件。不象其它类型的泵因转子.活塞.齿轮.叶片等部件的磨损而使性能逐步下降；
9.可输送较粘的液体（粘度在1万里泊以下）。
【性能参数】
名称 | 型号 | 流量 m3/h | 扬程 m | 出口压力 | 吸程m | 最大允许 颗粒直径 | 最大供 气压力 | 最大空气 消耗量 |
气 动 隔 膜 泵 | QBY-10 | 0.8 | 50 | 6 | 5 | 1 | 7 | 0.3 |
QBY-15 | 1 | 50 | 6 | 5 | 1 | 7 | 0.3 | |
QBY-25 | 2.4 | 50 | 6 | 7 | 2.5 | 7 | 0.6 | |
QBY-40 | 8 | 50 | 6 | 7 | 4.5 | 7 | 0.6 | |
QBY-50 | 12 | 50 | 6 | 7 | 8 | 7 | 0.9 | |
QBY-65 | 16 | 50 | 6 | 7 | 8 | 7 | 0.9 | |
QBY-80 | 24 | 50 | 6 | 7 | 10 | 7 | 1.5 | |
QBY-100 | 30 | 50 | 6 | 7 | 10 | 7 | 1.5 |
【泵壳材质】
铸铁，铝合金，不锈钢，工程塑料。
铸铁，铝合金泵原配膜片,球,球座为丁晴橡胶。
不锈钢原配膜片,球,球座为氯丁橡胶。
衬氟型泵的膜片,球,球座为四氟。
另外衬氟型泵可改衬F46膜片。
隔膜泵根据不同液体介质分别采用的隔膜为:
丁晴、氯丁、氟橡胶、聚四氟乙烯、F46。
密封座:
分为丁晴、氯丁、氟橡胶、聚四氟乙烯。
密封球:
分为丁晴、氯丁、聚四氟乙烯、不锈钢、陶瓷。
【服务承诺】
1.易损件和其他配件，保证长期供应。
2.可根据用户要求设计耐腐蚀新型泵，匹配防暴电机。
3.对本厂所有产品提供免费咨询及终身服务。
