| 类型 | 自吸式磁力泵 | 品牌 | 镀宝 | 型号 | 65W |
| 材质 | 工程塑料 | 原理 | 液环泵 | 用途 | 流程泵 |
| 泵轴位置 | 卧式 | 性能 | 耐腐蚀 | 叶轮数目 | 单级 |
| 适用范围 | 电镀,化工,表面处理,PCB | 流量 | 1（m3/h） | 扬程 | 5（m） |
| 吸入口径 | 20（mm） | 排出口径 | 20（mm） | 规格 | MD-40RM |
MD磁力泵6R-120R
1.产品特点
·磁力驱动，无轴封设计，不会轻易引起化学药液泄漏。
·采用FRPP和PVDF材质注塑成型，适合于大部分化学酸碱液输送。
·接口有螺纹和软管接口可选，泵轴有碳化硅和陶瓷材质可选，以适用不同之工作场所要求。
2.规格表
型号 | 软管接口式 | 螺纹接口式 | 最大流量L/min 50HZ/60HZ | 最大扬程m 50HZ/60HZ | 标准输出量 | 比重 | 马达(W） | ||||
入口 | 出口 | 出口 | 入口 | 流量L/min | 扬程 m | 输出 | 相 | ||||
MD-6R | 14 | 14 | - | - | 8/9 | 1/1.4 | 2.8/5 | 0.6 | ＜1.2 | 6 | 1 |
MD-10R | 14 | 14 | - | - | 11/12 | 1.5/2.1 | 5/8 | 1.5 | ＜1.1 | 6 | 1 |
MD-20RM | 20 | 20 | 20 | 20 | 10/11 | 3.1/4.3 | 17/22 | 2 | ＜1.1 | 15 | 1 |
MD-30RM | 25 | 25 | 25 | 25 | 33/38 | 33/38 | 16/25 | 2.5 | ＜1.2 | 45 | 1 |

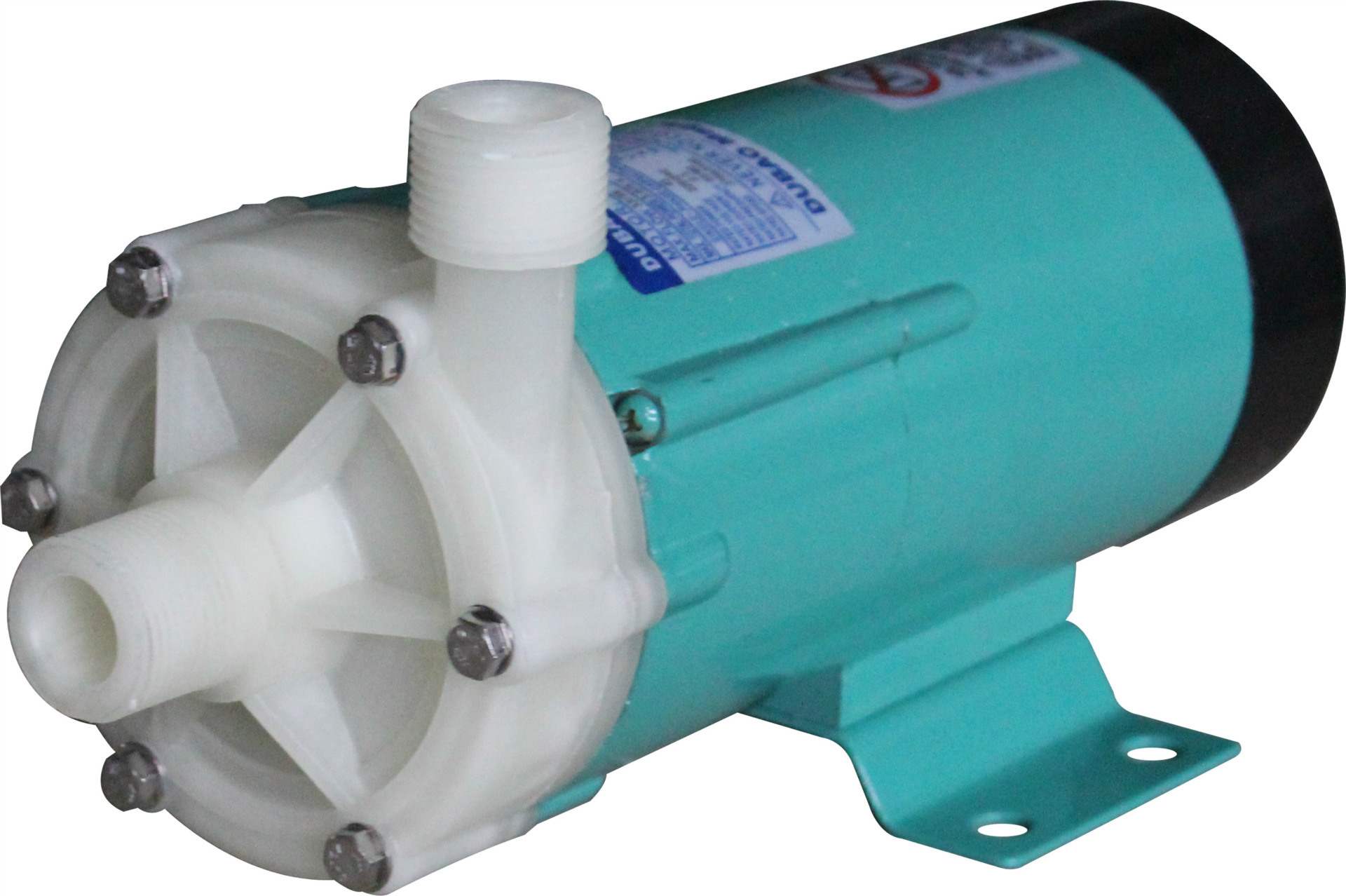

MD-40RM | 25 | 25 | 25 | 25 | 45/52 | 3.8/5.4 | 16/25 | 3 | ＜1.1 | 65 | 1 |

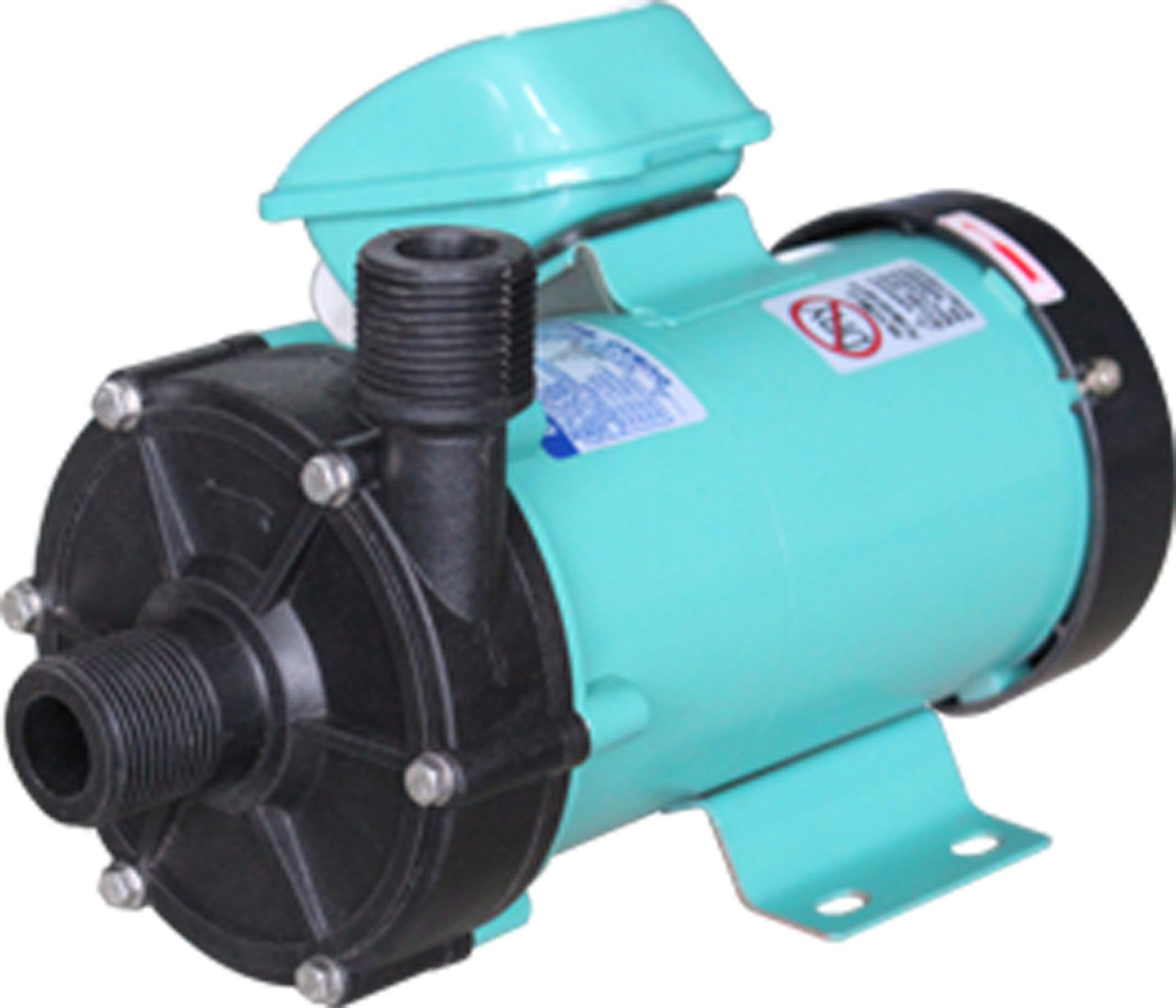

MD-55RM | 32 | 32 | 32 | 32 | 60/70 | 5.6/8.2 | 30/45 | 4 | ＜1.3 | 90 | 3/1 |
MD-70RM | 32 | 32 | 32 | 32 | 86/97 | 6.7/9.7 | 50/72 | 5 | ＜1.1 | 150 | 3/1 |
MD-100RM | 32 | 32 | 32 | 32 | 120/130 | 8.6/11.6 | 60/70 | 7/9 | ＜1.3 | 250 | 3/1 |
MD-120R | - | - | 40 | 40 | 220 | 11 | 150 | 9 | ＜1.3 | 370 | 3/1 |
3.安装方法
1.泵浦的安装位置可能地接近吸水槽，并请于较低位置（压入式）安装。对于将泵浦的吸入口安装于比吸入槽的页面高的位置（上吸法）时，请务必于启动泵浦前确保管路及泵头里面加满水，并且在吸入口装设底阀。另外，由于液体的性质、温度以及吸入配管的长度，泵浦所吸取的高度会被限制。
2.泵浦虽置于室内、室外均可使用，但为顾及保养的方便请于周围预留足够的空间。
3.泵浦的固定面请务必确保有比底座面积大的平面。安装面积不够的话，负荷重量会集中，导致底座破损。
4.将泵浦底座装置于混凝土时，为使运转中不发生振动，请以基础螺栓固定。
5.混凝土基地的安装时，先在混凝土地面和底座下面插入楔垫，再于法兰面放置水平器，以泵浦的轴方向及与其直角的方向来确认水平。并将水混浆灌入基础螺栓孔中，待其硬化后再锁上基础螺栓之螺帽。
6.由于泵浦运转中的振动和配管之间会产生共振，故请先于泵及配管之间装设伸缩接头，避免配管因振动破损的可能性。
7.配线时要使用优良的配线器具，并遵循电器设备技术基准及内线规则，请严格遵守下列规则：
①.电磁开关器，请使用符合泵浦马达之规格（电压、容量等）；
②.于室外使用泵浦时，配线应考虑到不使雨水等侵入开关部分；
③.电磁开关器及按钮开关之安装，请于远离泵浦的地方稳固的装设。
