| 品牌 | 其他,申银泵业 | 型号 | 150QJ20-78/12 | 类型 | 深井潜水泵 |
| 材质 | 铸铁 | 驱动方式 | 电动 | 原理 | 离心泵 |
| 用途 | 其他,深井泵 | 泵轴位置 | 边立式 | 叶轮数目 | 单级 |
| 性能 | 不阻塞 | 流量 | 20（m3/h） | 扬程 | 78（m） |
| 吸入口径 | 2寸（mm） | 排出口径 | 2寸（mm） | 规格 | 175QJ50-108/9 |

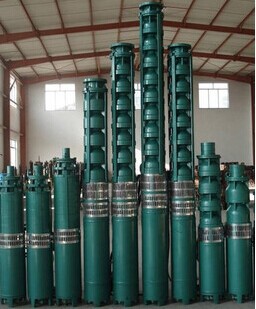

QJ不锈钢深井泵实拍图
一、QJ不锈钢深井泵产品概述：
QJ不锈钢深井泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、QJ不锈钢深井泵产品特点：
1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用）。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构紧凑简单，节省原材料。

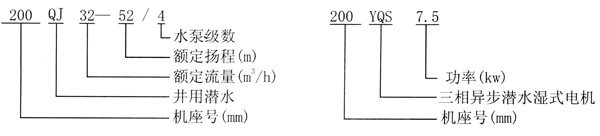

三、QJ不锈钢深井泵型号意义：
四、QJ不锈钢深井泵使用条件：
1、电源：三相交流电，电压380伏，频率50赫兹。
2、水源
（1）水温 a:QJ型≤20℃ b: QJ型≤20℃
（2）水中含沙量（重量比）不得超过0.01%，氯离子不得超过400毫克/升。
（3）PH=6.5∽8.5
五、QJ不锈钢深井泵技术数据：
150QJ(R)10-150
150 适用最小井径150毫米：
QJ(R) 型号特征：井用潜水电泵（热水）
10 额定流量：10立方米/小时
150/ 额定扬程：150米
六、QJ不锈钢深井泵（结构图）:
一、结构说明
1.QJ不锈钢深井泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
2.QJ不锈钢深井泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
3.QJ不锈钢深井泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2?3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。
6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。
7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。
8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

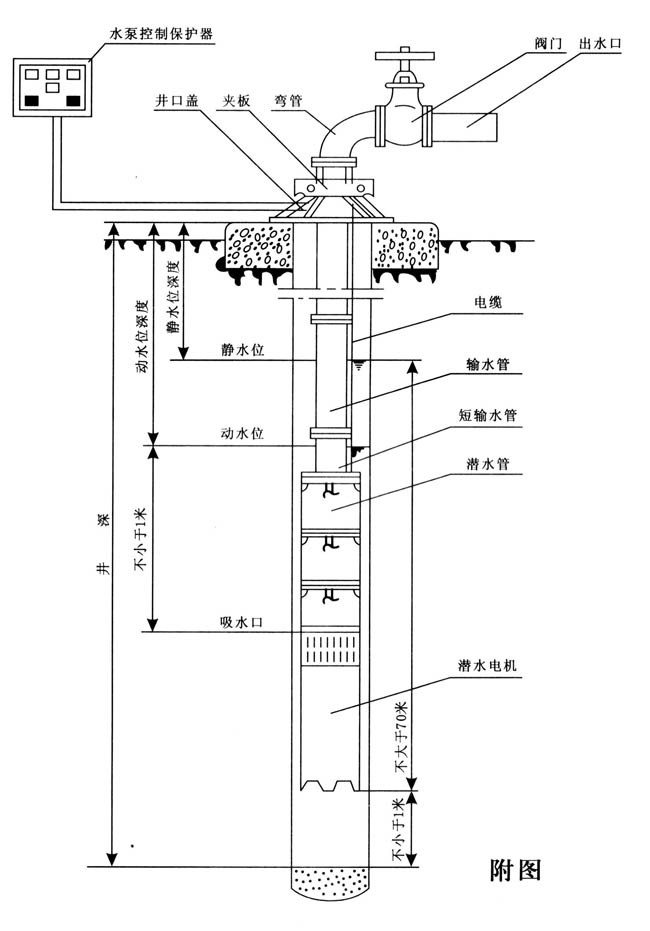

二、安装示意图
