| 类型 | 不锈钢磁力泵 | 品牌 | 上海涌诺 | 型号 | CQ |
| 材质 | 不锈钢 | 原理 | 齿轮泵 | 用途 | 排污泵 |
| 泵轴位置 | 卧式 | 性能 | 不阻塞 | 叶轮数目 | 单级 |
| 适用范围 | 石油、化工、制药、电子 | 流量 | 3（m3/h） | 扬程 | 20（m） |
| 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎

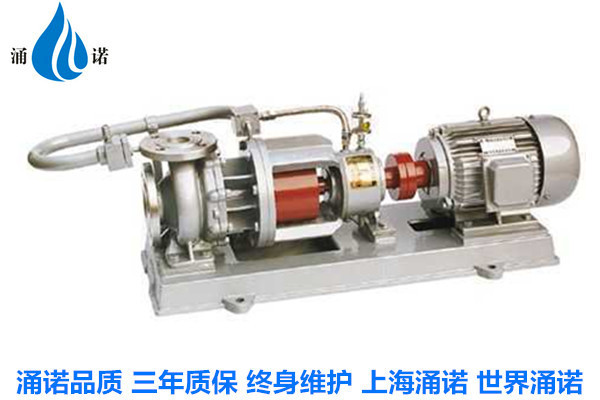

MT-HTP高温磁力泵主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
MT-HTP型高温磁力泵适用范围
MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
MT-HTP型高温磁力泵工作条件
MT-HTP系列高温磁力泵，其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa,最大出口压力4.0MPa,温度不超过350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

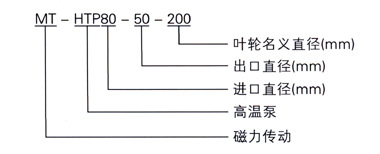

MT-HTP型高温磁力泵型号意义
MT-HTP型高温磁力泵性能范围
流量 3.2～100m3/h
扬程 15～80m
温度 -45～350℃
泵吸入口直径 32～100mm
转速 2850～2900r/min
功率 1.1～55kW
MT-HTP型高温磁力泵结构图
序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 |
1 | 泵体 | 不锈钢ZGCr18Ni9 | 8 | 轴承体 | 不锈钢ZG1Cr18Ni9 |
2 | 扣环 | 不锈钢1Cr18Ni9Ti | 9 | 轴承 | 碳石墨M120P |
3 | 叶轮 | 不锈钢ZG1Cr18Ni9 | 10 | 隔离套 | 不锈钢1Cr18Ni9Ti |
4 | 止推环 | 硬质合金YG8 | 11 | 内磁钢总成 | 钐钴磁钢组合件 |
5 | 密封圈 | 聚四氟乙烯F4 | 12 | 外磁钢总成 | 钐钴磁钢组合件 |
6 | 冷却装置 | 不锈钢组合件 | 13 | 冷却联接架 | 铸件HT200 |
7 | 泵轴 | 不锈钢1Cr18Ni9Ti |
MT-HTP型高温磁力泵性能参数
型号 | 口径(mm) | 流量 | 扬程 | 汽蚀余量 | 转速 | 电机功率 | |
进口 | 出口 | ||||||
MT-HTP32-20-125 | 32 | 20 | 3.2 | 20 | 5.0 | 2900 | 1.1 |
MT-HTP32-20-160 | 32 | 3.5 | 1.5 | ||||
MT-HTP40-25-125 | 40 | 25 | 6.3 | 20 | 6.0 | 1.5 | |
MT-HTP40-25-160 | 32 | 3.5 | 3 | ||||
MT-HTP40-25-200 | 50 | 3.5 | 5.5 | ||||
MT-HTP50-32-160 | 50 | 32 | 12.5 | 32 | 3.5 | 4.0 | |
MT-HTP50-32-200 | 50 | 3.5 | 7.5 | ||||
MT-HTP50-32-250 | 80 | 3.5 | 18.5 | ||||
MT-HTP65-50-160 | 65 | 50 | 25 | 32 | 4.0 | 7.5 | |
MT-HTP65-40-200 | 40 | 50 | 4.0 | 15 | |||
MT-HTP65-40-250 | 80 | 4.0 | 22 | ||||
MT-HTP65-40-315 | 125 | 4.0 | 30 | ||||
MT-HTP80-65-160 | 80 | 65 | 50 | 32 | 4.0 | 15 | |
MT-HTP80-50-200 | 50 | 50 | 4.0 | 18.5 | |||
MT-HTP80-50-250 | 80 | 4.0 | 37 | ||||
MT-HTP80-50-315 | 125 | 4.0 | 55 | ||||
MT-HTP100-80-160 | 100 | 80 | 100 | 32 | 4.0 | 18.5 | |
MT-HTP100-65-200 | 65 | 50 | 4.0 | 37 | |||
MT-HTP100-65-250 | 80 | 4.0 | 55 | ||||
MT-HTP100-65-315 | 125 | 4.0 | 90 | ||||
MT-HTP125-100-200 | 125 | 100 | 200 | 50 | 5.0 | 45 | |
MT-HTP125-100-250 | 80 | 4.5 | 90 | ||||
MT-HTP125-100-315 | 125 | 4.5 | 132 | ||||
MT-HTP型高温磁力泵安装尺寸
型号 | A | B | C | D | E | F | G | L | H1 | H2 | H3 | φ |
MT-HTP32-20-125 | 140 | 270 | 270 | 250 | 290 | 67.5 | 145 | 898 | 60 | 175 | 290 | 12 |
MT-HTP32-20-160 | 140 | 273 | 270 | 250 | 290 | 67.5 | 155 | 918 | 60 | 175 | 335 | 12 |
MT-HTP40-25-105 | 140 | 270 | 270 | 250 | 290 | 65 | 155 | 918 | 60 | 175 | 250 | 12 |
MT-HTP40-25-125 | 140 | 270 | 270 | 250 | 290 | 65 | 155 | 918 | 60 | 175 | 290 | 12 |
MT-HTP40-25-160 | 170 | 157 | 580 | 350 | 390 | 80 | 190 | 1342 | 80 | 217 | 380 | 19 |
MT-HTP40-25-200 | 170 | 157 | 645 | 380 | 420 | 80 | 210 | 1497 | 80 | 250 | 430 | 19 |
MT-HTP50-32-160 | 170 | 162 | 580 | 350 | 390 | 80 | 190 | 1342 | 80 | 217 | 380 | 19 |
MT-HTP50-32-200 | 170 | 157 | 645 | 380 | 420 | 80 | 210 | 1537 | 80 | 250 | 430 | 19 |
MT-HTP50-32-250 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 280 | 505 | 24 |
MT-HTP65-50-160 | 170 | 157 | 645 | 380 | 420 | 120 | 210 | 1537 | 80 | 235 | 455 | 19 |
MT-HTP65-40-200 | 275 | 165 | 840 | 490 | 560 | 100 | 210 | 1893 | 90 | 260 | 440 | 19 |
MT-HTP65-40-250 | 275 | 265 | 840 | 490 | 560 | 100 | 285 | 1927 | 90 | 270 | 505 | 24 |
MT-HTP80-65-160 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1893 | 90 | 260 | 440 | 24 |
MT-HTP80-50-200 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 260 | 460 | 24 |
MT-HTP80-50-250 | 275 | 258 | 870 | 490 | 560 | 125 | 285 | 1998 | 90 | 280 | 525 | 24 |
MT-HTP100-80-125 | 275 | 258 | 840 | 490 | 560 | 100 | 255 | 1893 | 90 | 250 | 430 | 19 |
MT-HTP100-80-160 | 275 | 275 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 260 | 460 | 24 |
MT-HTP100-65-200 | 300 | 300 | 930 | 550 | 610 | 100 | 305 | 2140 | 100 | 280 | 505 | 24 |
MT-HTP100-65-250 | 300 | 300 | 1080 | 550 | 610 | 125 | 335 | 2300 | 100 | 300 | 650 | 28 |
MT-HTP型高温磁力泵故障与排出方法
故障现象 | 原因分析 | 排除方法 |
泵不出水 | 1、水泵反转 2、进水管漏气 3、泵腔储水不足 4、电压太高、启动时联轴器打滑 5、吸程太高 6、阀门没有打开 | 1、调整电机旋转方向 2、杜绝漏气 3、增加储水量 4、调整电压 5、降低泵安装位置 6、校正或改变阀门 |
流量不足 | 1、吸入管径大小或堵塞 2、叶轮流道阻塞 3、扬程过高 4、转速不够 | 1、调换或清洗进水管 2、清洗叶轮 3、开大出水阀 4、恢复额定转速 |
扬程过低 | 1、流量过大 2、转速太低 | 1、关小出水阀 2、恢复额定转速 |
澡音太大 | 1、泵轴严重磨损 2、轴承严重磨损 3、外磁钢或内磁钢与隔离套接触 4、密封环与叶轮研磨 5、冷却箱内滚动轴承磨损 | 1、更换泵轴 2、更换轴承 3、拆除泵头重新组装 4、更换止推环、密封环 5、更换滚动轴承 |
漏液 | 1、Ｏ型密封圈损坏 | 1、更换Ｏ型密封圈 |
MT-HTP型高温磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用 温 度<100℃，输送吸入 压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、泵运行1500小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
7、泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。
