| 品牌 | 焦作研发泵业 | 型号 | D型单壳渣浆泵 | 用途 | 杂质泵 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 敞开式叶轮 | 性能 | 耐腐蚀 | 叶轮数目 | 多级 |
| 流量 | 4.4～2403（m3/h） | 扬程 | 6.2～150（m） | 转速 | 490（rpm） |
| 轴功率 | 200.6（kW） |
产品概述
D型单壳渣浆泵为单级单吸离心式渣浆泵，泵体采用单泵壳耐磨金属结构，泵壳为垂直中开式。本产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、煤炭、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60℃，该型泵可以多级串联使用。该系列渣浆泵已通过部级新产品鉴定和省级节能认证，结论认定：泵的各项性能指标居国内领先水平，大部分泵的效率指标达国际先进水平。
结构形式：按结构分为单科泵和双壳泵两类。其中单壳泵包括D,DG,ZJL等形式;双壳泵包括ZJ,ZJG等形式。按出口直径分00mm,400mm,350mm,250mm,200mm,150mm,100mm,80mm，65mm,50mm,40mm,25mm等多种规格
结构特点 ：
泵头结构：泵体视需要采用双层泵壳和单层泵壳
双壳泵外壳结构为垂直中开式，出水口位置可按45º间隔，旋转8个不同安装使用
托架结构：水平中开式
悬架式
轴封形式：副叶轮动力密封+填料密封
填料密封
机械密封
传动方式 ：直联传动（DC）
液力耦合器传动（HC）
皮带传动（CR,CL,ZV,CV）
材料特点：金属材料
以抗磨损为主的金属材料
既抗磨损又耐腐蚀的金属材料
以耐腐蚀为主的金属材料
使用特点：效率高 寿命长 运行平稳
技术参数
D型单壳渣浆泵直联传动清水性能（1）
| 型号 | 转速 | 流量 | 扬程 | 轴功率 | 效率 | 必需汽蚀余量 | 配套电机 | |
| 型号 | 功率/电压 | |||||||
| r/min | m3/h | m | KW | % | m | KW/N | ||
| 600D-A82 | 595 | 3300 | 27.8 | 343.2 | 72.8 | 3.0 | YKK5601-10 | 500/6000 |
| 4700 | 24.7 | 358.0 | 88.3 | 3.7 | YKK5601-10 | 500/6000 | ||
| 5300 | 21.7 | 362.9 | 86.3 | 4.0 | YKK5601-10 | 500/6000 | ||
| 5600 | 20.4 | 368.2 | 84.5 | 4.0 | YKK5601-10 | 500/6000 | ||
| 490 | 2718 | 18.9 | 192.2 | 72.8 | 2.2 | YKK5003-12 | 280/6000 | |
| 3871 | 16.8 | 200.6 | 88.3 | 2.8 | YKK5003-12 | 280/6000 | ||
| 4365 | 14.7 | 202.5 | 86.3 | 3.0 | YKK5003-12 | 280/6000 | ||
| 4612 | 13.8 | 205.1 | 84.5 | 3.0 | YKK5003-12 | 280/6000 | ||
| 350D-A53 | 590 | 822 | 12.2 | 40.2 | 67.9 | 6.5 | Y315M1-10 | 55/380 |
| 1213 | 10.0 | 42.4 | 77.8 | |||||
| 1416 | 8.6 | 43.6 | 76.0 | |||||
| 490 | 680 | 8.4 | 22.9 | 67.9 | 3.7 | Y250M-8 | 30/380 | |
| 1004 | 6.9 | 24.2 | 77.8 | |||||
| 1172 | 5.9 | 24.7 | 76.0 | |||||
| 350D-A51 | 592 | 626 | 10.8 | 29.0 | 63.4 | 6.5 | Y315S-10 | 45/380 |
| 888 | 9.4 | 31.3 | 72.4 | |||||
| 1158 | 7.4 | 32.6 | 71.5 | |||||
| 490 | 518 | 7.4 | 16.5 | 63.4 | 3.7 | Y250M-8 | 30/380 | |
| 738 | 6.4 | 17.7 | 72.4 | |||||
| 958 | 5.1 | 18.6 | 71.5 | |||||
| 300D-A60 | 989 | 1170 | 53.1 | 235.6 | 71.8 | 8.4 | Y400-6 | 280/6000 |
| 1779 | 47.1 | 281.4 | 81.1 | Y400-6 | 280/6000 | |||
| 2403 | 36.1 | 313.3 | 75.4 | Y400-6 | 400/6000 | |||
| 742 | 878 | 29.9 | 99.6 | 71.8 | 4.3 | Y355M1-8 | 132/380 | |
| 1335 | 26.5 | 118.8 | 81.1 | Y355M2-8 | 160/380 | |||
| 1803 | 20.3 | 132.2 | 75.4 | Y355M2-8 | 160/380 | |||
| 200D-B45 | 980 | 276 | 30.4 | 36.3 | 62.9 | 3.3 | Y280S-6 | 45/380 |
| 551 | 25.6 | 47.5 | 80.8 | Y280M-6 | 55/380 | |||
| 638 | 22.8 | 50.9 | 77.8 | Y315S-6 | 75/380 | |||
| 730 | 206 | 16.9 | 15.1 | 62.9 | 2.0 | Y225M-8 | 22/380 | |
| 410 | 14.2 | 19.6 | 80.8 | Y250M-8 | 30/380 | |||
| 475 | 12.7 | 21.1 | 77.8 | Y250M-8 | 30/380 | |||

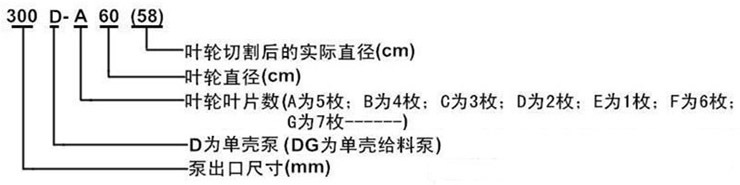

型号意义

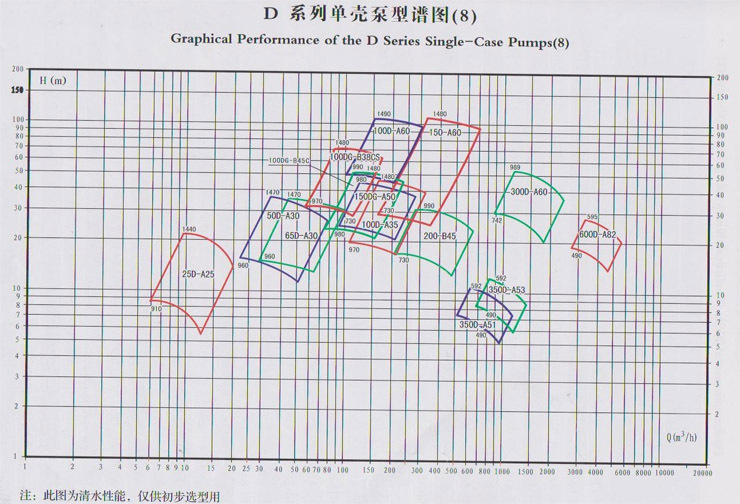

图型谱图
