| 品牌 | 涌诺 | 型号 | JYWQ | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 原理 | 齿轮泵 | 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 单吸式 | 排出口径 | 50（mm） | 扬程 | 20（m） |
| 转速 | 2500（r/m） | 功率 | 2200（w） | 效率 | 50 |
| 流量 | 20（m3/h） | 叶轮结构 | 18 | 叶轮数目 | 18 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
【JYWQ系列自动搅匀潜水排污泵】产品简介：
JYWQ、JPWQ系列自动搅匀潜水排污泵是在WQ型号潜水排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。该产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物，并获得了用户的一直好评！注：JYWQ为普通型自动搅匀潜水排污泵；JPWQ为带不锈钢外套内循环冷却系统自动搅匀潜水排污泵。

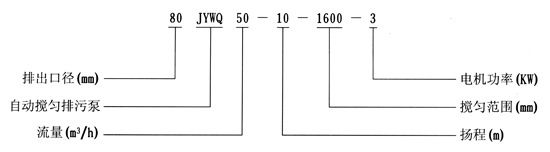

【JYWQ系列自动搅匀潜水排污泵】型号意义：
【JYWQ系列自动搅匀潜水排污泵】产品特点：
1．当自动搅匀潜水排污泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；
2．独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；
3．采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；
4．国家标准图集推荐产品；
【JYWQ系列自动搅匀潜水排污泵】使用条件：
1、介质温度不超过60℃，介质重度为1～1.3kg/dm3,PH值在4～10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注：用户如有特殊的介质、温度等要求，请要订货时注明输送介质详细情况，以便本公司提供更为可靠之产品。
【JYWQ系列自动搅匀潜水排污泵】产品用途：
1．工厂、商业严重污染废水的排放。
2．城市污水处理厂、医院、宾馆的排水系统。
3．住宅区的污水排水站。
4．人防系统排水站、自来水厂的给水装置。
5．市政工程、建筑工地。
6．勘探、矿山、发电厂配套附机。
7．农村沼气池、农田灌溉、河塘清淤。

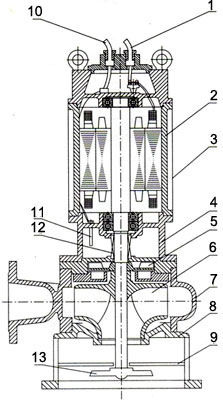

【JYWQ系列自动搅匀潜水排污泵】结构图：
1 | 主电缆 | 8 | 底座 |
|
2 | 机壳 | 9 | 隔板 | |
3 | 内循环套 | 10 | 控制电缆 | |
4 | 油箱 | 11 | 油水控头 | |
5 | 副叶轮 | 12 | 机械密封 | |
6 | 叶轮 | 13 | 搅拌件 | |
7 | 泵体 | 14 |
【JYWQ系列自动搅匀潜水排污泵】结构特点：
1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施绝对的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号由控制系统对水泵实施保护。
9、JPWQ自动搅匀潜水排污泵带内循环冷却系统，能保证水泵在水池最低水位正常工作。
【JYWQ系列自动搅匀潜水排污泵】性能参数：
序号 | 型号 | 排出口径 | 额定流量 | 额定扬程 | 搅拌直径 | 转速 | 效率 | 自动耦合器 |
(mm) | (m3/h) | (mm) | (mm) | (r/min) | (%) | |||
1 | JYWQ50-12-15-1200-1.5 | 50 | 12 | 15 | 1200 | 2900 | 48 | CAK-50 |
2 | JYWQ50-20-7-1200-1.1 | 50 | 20 | 7 | 1200 | 2900 | 62 | CAK-50 |
3 | JYWQ50-10-10-1200-1.1 | 50 | 10 | 10 | 1200 | 2900 | 56 | CAK-50 |
4 | JYWQ50-15-15-1200-2.2 | 50 | 15 | 15 | 1200 | 2900 | 51 | CAK-50 |
5 | JYWQ50-25-10-1200-2.2 | 50 | 25 | 10 | 1200 | 2900 | 65 | CAK-50 |
6 | JYWQ50-15-20-1200-2.2 | 50 | 15 | 20 | 1200 | 2900 | 56 | CAK-50 |
7 | JYWQ50-20-15-1200-2.2 | 50 | 20 | 15 | 1200 | 2900 | 56 | CAK-50 |
8 | JYWQ50-42-9-1200-3 | 50 | 42 | 9 | 1200 | 2900 | 56 | CAK-50 |
9 | JYWQ50-17-25-1200-3 | 50 | 17 | 25 | 1200 | 2900 | 56 | CAK-50 |
10 | JYWQ50-25-22-1200-4 | 50 | 25 | 22 | 1200 | 2900 | 62 | CAK-50 |
11 | JYWQ50-40-15-1400-4 | 50 | 40 | 15 | 1400 | 2900 | 70 | CAK-50 |
12 | JYWQ50-25-32-1600-5.5 | 50 | 25 | 32 | 1600 | 2900 | 52 | CAK-50 |
13 | JYWQ50-40-30-1600-7.5 | 50 | 40 | 30 | 1600 | 2900 | 68 | CAK-50 |
自动搅匀潜水排污泵移动式安装尺寸示意图
序号 | 型号 | A | B | C | D1 | D | H |
1 | 50-12-15-1200-1.5 | 135 | 400 | 245 | 225 | 255 | 670 |
2 | 50-20-7-1200-1.1 | 132 | 343 | 225 | 150 | 180 | 610 |
3 | 50-10-10-1200-1.1 | 132 | 343 | 225 | 150 | 180 | 610 |
4 | 50-15-15-1200-2.2 | 135 | 400 | 245 | 225 | 255 | 670 |
5 | 50-25-10-1200-2.2 | 135 | 400 | 245 | 225 | 255 | 670 |
6 | 50-15-20-1200-2.2 | 135 | 400 | 245 | 225 | 255 | 670 |
7 | 50-20-15-1200-2.2 | 135 | 400 | 245 | 225 | 255 | 670 |
8 | 50-42-9-1200-3 | 143 | 420 | 265 | 225 | 255 | 750 |
9 | 50-17-25-1200-3 | 130 | 433 | 265 | 240 | 285 | 750 |
10 | 50-25-22-1200-4 | 135 | 400 | 245 | 225 | 255 | 735 |
11 | 50-40-15-1400-4 | 143 | 420 | 265 | 225 | 255 | 750 |
自动耦合式安装示意图
自动耦合式安装平面图
【JYWQ系列自动搅匀潜水排污泵】故障原因及排除方法：
故障现象 | 原因分析 | 排除方法 |
不能启动与运转 | 电压太低 | 调节电压或电压正常时工作 |
叶轮被杂物卡住 | 清除杂物 | |
螺帽或平键损坏致使叶轮打滑 | 更换损坏零件 | |
超负荷 | 转子部件卡滞或过流部件被异物卡住 | 重新装配、清除异物 |
轴承损坏、轴变形 | 更换轴承、校正轴 | |
流量不足 | 吸入口或输出管被阻 | 清除杂物，保证畅通 |
电机转速低于额定转速 | 提高转速 | |
叶轮打坏 | 更换叶轮 | |
扬程过高 | 降低扬程 | |
旋向相反 | 改换转向 | |
介质太稠或供应量不畅通 | 冲稀介质，增大供应量 | |
噪声与振动 | 叶轮与泵体有磨擦 | 检查泵的装配并进行调整 |
轴承损坏或少油 | 更换轴承或加油 | |
螺帽松动 | 更换螺帽 | |
泵体中有杂物 | 清除杂物 | |
吸入口有空气渗入 | 控制最低水位 |
