| 品牌 | 涌诺 | 型号 | GW | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 原理 | 隔膜泵 | 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 单吸式 | 排出口径 | 50（mm） | 扬程 | 20（m） |
| 转速 | 2900（r/m） | 功率 | 3000（w） | 效率 | 500 |
| 流量 | 20（m3/h） | 叶轮结构 | 20 | 叶轮数目 | 18 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
【GW型立式管道排污泵】产品简介：

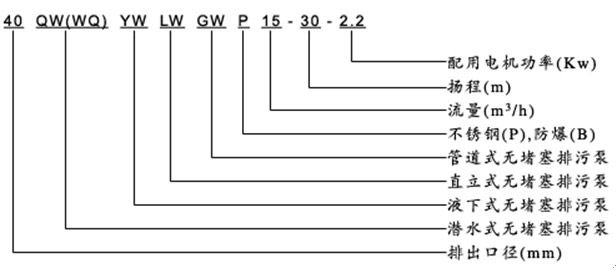

GW型立式管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。该系列管道排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。【GW型立式管道排污泵】型号意义：
【GW型立式管道排污泵】产品特点：1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。【GW型立式管道排污泵】使用条件：A、GW型管道排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。【GW型立式管道排污泵】产品用途：1、工厂、商业单位严重污染废水的排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水系统。
4、医院、宾馆、高层建筑污水排放。
5、地铁、地下室、人防系统排水站。
6、市政工程、建筑工地中稀泥浆的排放。
7、自来水公司、厂的给水装置系统。
8、养殖场污水排放或农村沼气池、农田灌溉。
9、勘探矿山及水处理设备配套附机。

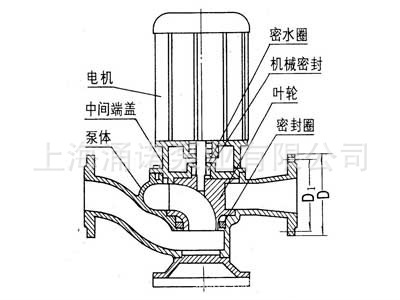

10、水利工程给水排水适用。【GW型立式管道排污泵】结构图：
【GW型立式管道排污泵】性能参数：
| 型号 | 口径 | 流量 | 扬程 | 转速 | 电机功率 | 效率 |
| mm | m3/h | M | r/min | kw | % | |
| 25-8-22-1.1 | 25 | 8 | 22 | 2900 | 1.1 | 45 |
| 32-12-15-1.1 | 32 | 12 | 15 | 2900 | 1.1 | |
| 40-15-15-1.5 | 40 | 15 | 15 | 2900 | 1.5 | 54 |
| 40-15-30-2.2 | 40 | 15 | 30 | 2900 | 2.2 | 54 |
| 50-20-7-0.75 | 50 | 20 | 7 | 2900 | 0.75 | 51 |
| 50-10-10-0.75 | 50 | 10 | 10 | 2900 | 0.75 | 52 |
| 50-20-15-1.5 | 50 | 20 | 15 | 290 | 1.5 | 53 |
| 50-15-25-2.2 | 50 | 15 | 25 | 2900 | 2.2 | 54 |
| 50-18-30-3 | 50 | 18 | 30 | 2900 | 3 | 55 |
| 50-40-15-4 | 50 | 40 | 15 | 2900 | 4 | 55 |
| 50-25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 55 |
| 50-20-40-7.5 | 50 | 50 | 20 | 2900 | 7.5 | 58 |
| 65-25-15-2.2 | 65 | 25 | 15 | 2900 | 2.2 | 50 |
| 65-37-13-3 | 65 | 37 | 13 | 2900 | 3 | 57 |
| 65-25-30-4 | 65 | 25 | 30 | 2900 | 4 | 61 |
| 65-30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 |
| 65-35-50-11 | 65 | 35 | 50 | 2900 | 11 | 45 |
| 65-35-60-15 | 65 | 35 | 60 | 2900 | 15 | 65 |
| 80-60-13-5.5 | 80 | 60 | 13 | 2900 | 5.5 | 67 |
| 80-40-7-2.2 | 80 | 40 | 7 | 1450 | 2.2 | 59 |
| 80-43-13-3 | 80 | 43 | 13 | 2900 | 3 | 70 |
| 80-40-15-4 | 80 | 40 | 15 | 2900 | 4 | 61 |
| 80-65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 63 |
| 100-80-10-4 | 100 | 100 | 10 | 1450 | 4 | 65 |
由于格式和文字数量的限制更多尺寸无法列出、如有需要请联系我公司相关人员
【GW型立式管道排污泵】性能型谱图：

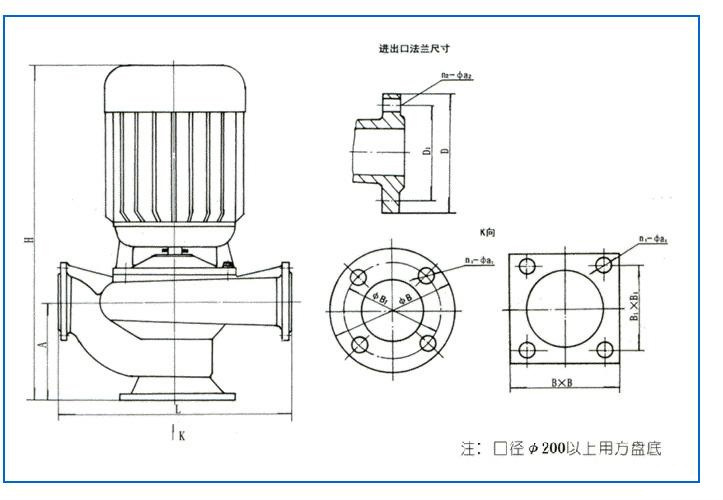

【GW型立式管道排污泵】安装尺寸图：
【GW型立式管道排污泵】安装与使用：
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。最好能将泵底脚螺丝装上。
【GW型立式管道排污泵】检查与维修：
1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。
