| 品牌 | 南方 | 型号 | CDL20-17 | 材质 | 不锈钢 |
| 性能 | 耐腐蚀 | 用途 | 管道泵 | 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 20（m3/h） |
| 叶轮数目 | 多级 | 扬程 | 202（m） | 汽蚀余量 | 20-180（m） |
| 轴功率 | 18.5（kW） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 结构原理 | 喷射泵 | 规格 | CDL20-17 |
温馨提示：
部分产品属性和价格仅供参考，详情请来电咨询

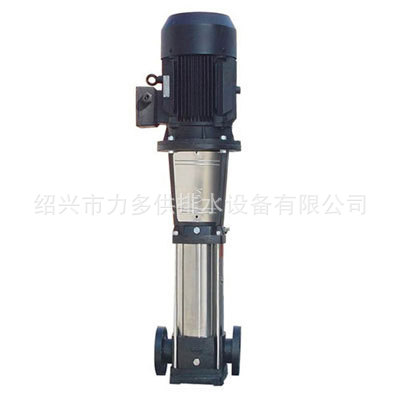

南方泵业轻型立式多级离心泵
应用说明
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉：农田灌溉、喷灌、滴灌。
运行条件
稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：常温型 -15℃至+70℃热水型 +70℃至+120℃
环境温度：最高+40℃
海拔：最高1000m
泵
CDL/CDLF 为安装标准电机的非自吸式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度，可安装空腔体来改变泵本身的长度，不同的级数长度见尺寸和重量表和可供产品范围表。
电机
电机为全封闭，风冷式二级标准电机。
防护等级：IP55
绝缘等级：F
标准电压：
50Hz：
1×220－230/240V
3×200-220/346-380V
3×220－240/380－415V
3×380－415V
最大环境温度
当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上情况下运行电机功率需配大。
性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
