| 品牌 | 中大 | 型号 | DG120-50*9 | 材质 | 铸钢 |
| 性能 | 不阻塞 | 用途 | 管道泵 | 泵轴位置 | 卧式 |
| 叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 单吸式 | 扬程 | 450（m） |
| 结构原理 | 中开泵 |

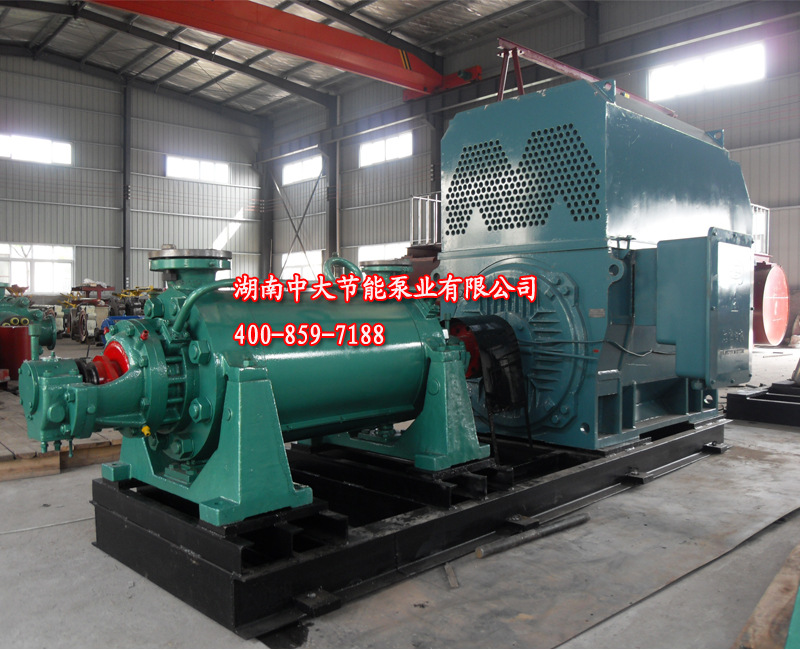

DG120-50*9 矿用多级锅炉给水泵 DG120-50*9 高压锅炉泵
DG120-50*9多级锅炉给水泵概述：

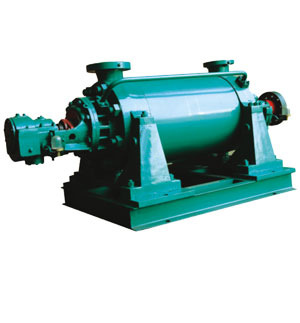

DG型次高压锅炉给水泵为卧式多级单吸节段式离心泵，其系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。
次高压锅炉给水泵型号分别为：
DG25-80X（3-12）
DG45-80X（3-12）
DG85-80X（3-12
DG150-100X（3-12）
DG45-120X（3-12）
DG120-130X（3-12）
DG150-130X（3-12）
DG120-50系列锅炉给水泵性能范围：
流量：Q=6—180m³/h
扬程：H=50---660 m（中低压） 409---1056（次高压）
DG120-50系列卧式锅炉给水泵型号说明，如：
DG120-50*5
DG-多级锅炉给水泵
50-单级扬程H=50m
120-设计流量Q=120m³/h
5-泵等级数为5
DG120-50*9多级锅炉给水泵的结构型式：
泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。
叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。
泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。
在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。
轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。按用户的需要，可以将填料密封改为机械密封。
泵壳可在轴线处轴向拆开，DG型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。从驱动端方向看，水泵旋向为顺时针方向，根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。
DG120-50*9多级锅炉给水泵的主要零部件材质为：
一般材质为铸钢
进、出水段：ZG230-450
中段 ：ZG230-450
导叶 ：ZG
叶轮 ：ZG230
主轴 ：40Cr
密封环 ：QT450
轴套 ：HT250
平衡盘 ：ZG2Cr13
平衡环 ：锡青铜
DG120-50*9多级锅炉给水泵的旋转方向：
从电机端看，锅炉给水泵为顺时针方向旋转。
