| 品牌 | 焦作研发泵业 | 型号 | ZJL型立式渣浆泵 | 用途 | 杂质泵 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 敞开式叶轮 | 性能 | 耐腐蚀 | 叶轮数目 | 多级 |
| 流量 | 4.3～479.1（m3/h） | 扬程 | 2.4～80.5（m） | 转速 | 980（rpm） |
| 轴功率 | 63.0（kW） |
产品概述
ZJL型为单级、单吸、立式离心渣浆泵，该系列泵采用国际上先进的固液两相流理论，按最小损失原则设计。其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能、从而使其寿命提高。ZJL型泵的轴承采用油脂润滑。该系列泵为无轴封泵。
ZJL型渣浆泵一般浸入池内或坑内工作，不需要任何轴封和轴封水。加长轴系列的液下泵，可适用于液位较深的工况。该型泵适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%、矿浆60%。
型号意义
如 : 40ZJL-B25(J)
40 : 泵出口直径(mm)
ZJ :渣浆泵
L : 立式液下泵
25 : 叶轮直径 (cm)
B : 叶轮叶片数4枚 ( A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚 )
J : 铰刀
技术参数
ZJL型渣浆泵直联传动清水性能表(1)
| 型号 | 转速 | 流量 | 扬程 | 轴功率 | 效率 | 配套电机 | |
| 型号 | 功率/电压 | ||||||
| r/min | m3/h | m | KW | % | KW/N | ||
| 150ZJL-B55B | 980 | 256.9 | 49.3 | 63.0 | 54.8 | Y315L1-6 V1 | 110/380 |
| 350.9 | 46.7 | 74.6 | 59.8 | ||||
| 479.1 | 40.1 | 92.4 | 56.6 | ||||
| 740 | 194.0 | 28.1 | 27.0 | 54.8 | Y280M-8 V1 | 45/380 | |
| 264.9 | 26.6 | 32.1 | 59.8 | ||||
| 361.7 | 22.8 | 39.7 | 56.6 | ||||
| 150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y225M-6 V1 | 30/380 |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
| 730 | 147 | 10.0 | 6.3 | 63.1 | Y180L-8 V1 | 11/380 | |
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
| 590 | 119 | 6.5 | 3.3 | 63.1 | Y160M-6 B3 | 7.5/380 | |
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
| 100ZJL-A34 | 1480 | 157 | 36.8 | 26.1 | 60.2 | Y225M-4 V1 | 45/380 |
| 214 | 32.6 | 29.2 | 65.1 | ||||
| 293 | 24.4 | 33.5 | 58.2 | ||||
| 970 | 103 | 15.8 | 7.4 | 60.2 | Y180L-6 V1 | 15/380 | |
| 140 | 14.0 | 8.2 | 65.1 | ||||
| 192 | 10.5 | 9.4 | 58.2 | ||||
| 80ZJL-A45 | 1480 | 124 | 80.5 | 52.3 | 52.3 | Y250M-4 V1 | 75/380 |
| 235 | 65.9 | 72.3 | 58.4 | ||||
| 284 | 55.9 | 82.4 | 52.5 | ||||
| 970 | 81 | 34.6 | 14.7 | 52.3 | Y200L-6 V1 | 22/380 | |
| 154 | 28.3 | 20.3 | 58.4 | ||||
| 186 | 24.0 | 23.2 | 52.5 | ||||
| 80ZJL-A36 | 1480 | 105 | 45.5 | 25.0 | 52.1 | Y225M-4 V1 | 45/380 |
| 144 | 41.4 | 27.9 | 58.2 | ||||
| 201 | 32.5 | 32.8 | 54.2 | ||||
| 970 | 69 | 19.5 | 7.0 | 52.1 | Y180L-6 V1 | 15/380 | |
| 94 | 17.8 | 7.8 | 58.2 | ||||
| 132 | 14.0 | 9.3 | 54.2 | ||||

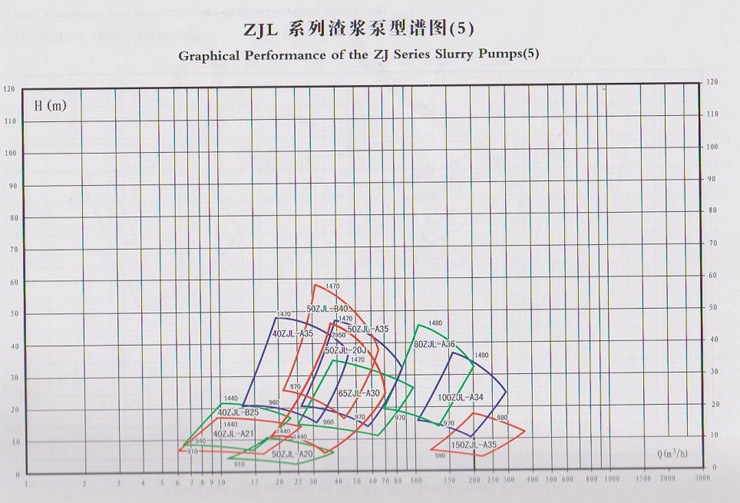

图型谱图
