| 品牌 | 焦作研发泵业 | 型号 | HS型渣浆泵 | 用途 | 杂质泵 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 敞开式叶轮 | 性能 | 耐磨 | 叶轮数目 | 多级 |
| 流量 | 6.5～3400（m3/h） | 扬程 | 6～60（m） | 转速 | 1200-3200（rpm） |
| 轴功率 | 15（kW） | 吸入口径 | 50（mm） | 排出口径 | 38（mm） |
产品概述
HS系列的产品广泛应用于冶金、矿山、电厂、化工等行业，该系列产品具有结构合理、运行可靠、寿命长等特点，深受用户和现场操作人员的欢迎。HS型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、钢铁等行业输送强磨蚀、高浓度渣浆。该类型泵业可以多级串联使用。HS型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬，叶轮采用耐磨高铬合金材料，护套采用耐磨高铬合金材料。HS型泵的轴封可采填料密封或机械密封。泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。此系列卧式渣浆均采用同一系列的传动部分，包括托架和轴承组件，泵轴直径大、刚性好、悬臂短、在恶劣的工况下不会弯曲和振动，轴承根据传动的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承，能够承受泵的最大轴向及径向载荷，轴承按轴承箱结构可采用油脂润滑或稀油润滑，轴承体两端有密封端盖，迷宫套及迷宫环，能有交防止矿浆等污物进入轴承，保证轴承能安全运行，具有较长的寿命。
技术参数
（R）HS型渣浆泵直联传动清水性能表1
| 型号 | 流量 (m³/h) | 扬程(m) | 转速 (r/min) | 允许配代 最大功率(KW) | 最高 效率（%） | 汽蚀 余量(m) | 口径(进口 /出口)(mm) |
| 20HS-B | 6.5-27 | 6-66 | 1200-3800 | 15 | 40 | 1-5 | 38/25 |
| 40HS-B | 14.4-64 | 6-56 | 1200-3200 | 15 | 45 | 1.5-10 | 50/38 |
| 50HS-C | 18-100 | 10-60 | 1300-2700 | 30 | 58 | 1.5-11 | 75/50 |
| 50HS-X | 18-100 | 10-60 | 1300-2700 | 30 | 30 | 1.5-11 | 75/50 |
| 75HS-C | 36-160 | 10-50 | 1000-2200 | 30 | 70 | 1-7 | 100/75 |
| 75HS-D | 36-160 | 10-50 | 1000-2200 | 60 | 70 | 1-7 | 100/75 |
| 75HS-X | 36-160 | 10-50 | 1000-2200 | 30 | 60 | 1-7 | 100/75 |
| 100HS-D | 70-360 | 11-60 | 800-1600 | 60 | 68 | 1.8-8 | 150/100 |
| 100HS-E | 70-360 | 11-60 | 800-1600 | 120 | 68 | 1.8-8 | 150/100 |
| 100HS-X | 70-360 | 11-60 | 800-1600 | 300 | 68 | 1.8-8 | 150/100 |
| 150HS-E | 180-700 | 10-55 | 500-1140 | 120 | 70 | 1-8 | 200/150 |
| 150HS-X | 180-700 | 10-55 | 500-1140 | 300 | 70 | 1-8 | 200/150 |
| 200HS-F | 288-1400 | 10-60 | 400-850 | 260 | 71 | 1.5-12 | 250/200 |
| 200HS-ST | 288-1400 | 10-60 | 400-850 | 560 | 71 | 1.5-12 | 250/200 |
| 200HS-X | 288-1400 | 10-60 | 400-850 | 560 | 71 | 1.5-12 | 250/200 |
| 250HS-ST | 360-1600 | 9-62 | 300-800 | 560 | 80 | 1.2-7 | 300/250 |
| 250HS-X | 360-1600 | 9-62 | 300-800 | 710 | 80 | 1.2-7 | 300/250 |
| 300HS-ST | 570-2800 | 12-16 | 300-600 | 560 | 77 | 2-14 | 350/300 |
| 300HS-T | 570-2800 | 12-16 | 300-600 | 1200 | 77 | 2-14 | 350/300 |
| 300HS-X | 570-2800 | 12-16 | 300-600 | 710 | 77 | 2-14 | 350/300 |
| 350HS-TU | 720-3400 | 12-60 | 250-550 | 1200 | 83 | 3-10 | 400/350 |
| R20HS-B | 5.7-25 | 8-50 | 1400-3400 | 15 | 35 | 1-5 | 38/25 |
| R40HS-B | 11-46 | 6-38 | 1000-2600 | 15 | 50 | 0.8-5 | 50/38 |
| R50HS-C | 18-64 | 13-37 | 1300-2100 | 30 | 55 | 1.2-4 | 75/50 |
| R75HS-C | 36-162 | 7-33 | 800-1800 | 30 | 59 | 0.8-6 | 100/75 |
| R75HS-D | 36-162 | 7-33 | 800-1800 | 60 | 59 | 0.8-6 | 100/75 |
| R75HS-X | 36-162 | 7-33 | 800-1800 | 60 | 59 | 0.8-6 | 100/75 |
| T75HSS-X | 36-162 | 7-33 | 800-1800 | 30 | 59 | - | 100/75 |
| R100HS-D | 72-324 | 11-40 | 800-1350 | 60 | 71 | 1-5.5 | 150/100 |
| R100HS-E | 72-324 | 11-40 | 800-1350 | 120 | 71 | 1-5.5 | 150/100 |
| R100HS-X | 72-324 | 11-40 | 800-1350 | 300 | 71 | 1-5.5 | 150/100 |
| R100HSS-R | 72-324 | 11-40 | 800-1350 | 300 | 71 | - | 150/100 |
| R150HS-E | 144-720 | 8-48 | 400-1000 | 120 | 70 | 1.5-11.5 | 200/150 |
| R150HS-X | 144-720 | 8-48 | 400-1000 | 300 | 70 | 1.5-11.5 | 200/150 |
型号意义

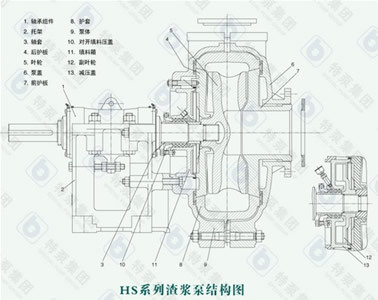

结构图

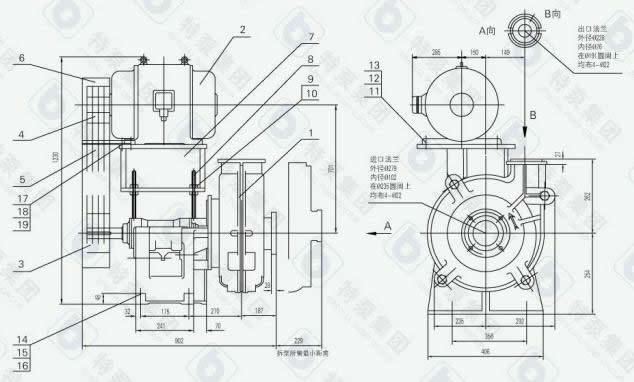

外形尺寸

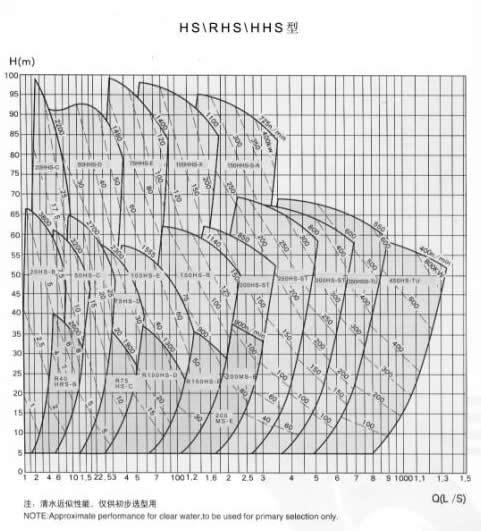

图型谱图
