一、概况

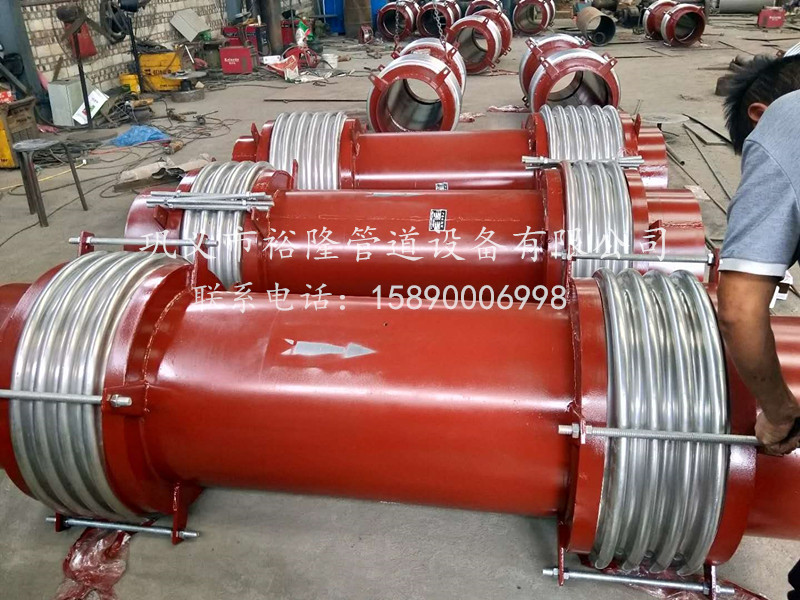

煤粉管道三向补偿器主要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器能吸收任意方向位移。
本部件一般装设在燃烧器入口水平或垂直送粉管道上。
1、水平布置
标号: D-LD2000- -65301 ~ 65339
补偿器位移形式:主要吸收横向位移和少量轴向位移。
为减少磨损和流阻，本部件一般在现场按冷紧状态安装 (又称偏装)，冷紧量Y一般按燃烧器接口热态时向下膨胀量的50%~ 100%，
2、垂直布置
标号: D-LD2000 -65341-65379
补偿器位移形式:主要吸收轴向位移和较小横向位移。为减少A点受力，本部件在制造厂家出厂前行预拉伸，
二、性能参数
1、使用压力(P):≤0.1MPa (设计爆破压力≥0.35MPa)
2、使用温度(t) : 0~ 350C;
3、波纹管结构:奥氏体不锈钢板双层结构，内层0Cr17Ni14Mo2, 外层0Cr18Ni9 ( GB3280 )
4、产品刚度参数表中列出的刚度均系20C时的刚度,由下表得到实际温度下对应的刚度:
工 作 温 度（℃） 20 100 150 200 250 300 350 400 500
刚度修正系数fk 1 0.99 0.98 0.97 0.95 0.93 0.9 0.86 0.84
刚 度 值 Kx=Fk xKx0 Ky=Fk xKy0
5、补偿量
补偿同时吸收轴向位移X、横向位移Y,应满足X≤X0，Y≤Y0,参数表中所列的轴向补偿量主要为压缩位移。
6、疲劳寿命
参数表中所列补偿量对应的疲劳寿命≥1000次。
7、连接方式:对焊连接
三、订货时需提供的参数
1、送粉管道的外径x壁厚;
2、产品的长度及补偿量。
