3GR系列三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵，主要是利用螺杆啮合的原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。

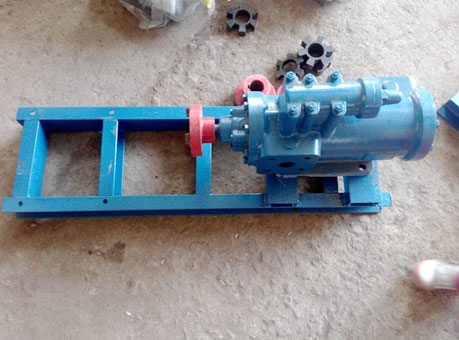

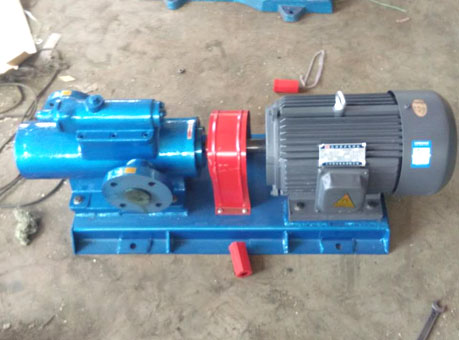

3GR系列三螺杆泵
适于输送各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体、输送液体粘度2~760mm2/s，温度不超过80℃,超过80℃可用高温泵3GW型。三螺杆泵广泛用于机械、石油、治金、发电、化纤、食品、造船等行业。绝对禁止输送水及其它相似介质。
3GR系列三螺杆泵结构
1,结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封. 中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填 料密封两种.船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机.
2,寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆 之间,螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命堪称半永久性.
3,所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小.
4,具有高吸入能力.高效率.
5,为保证泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀的设定压力时,高压油将回流至泵的进油口.
3G型通用螺杆泵按泵的用途分类共分为5个系列
| 系列代号 | 主要用途 |
| 3G | 输送3-20oE润滑油,温度≤80℃,Lub oil visc3-20oE;temp≤80℃ |
| 3GR | 输送3-50oE重质燃油，温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ |
| 3Gr | 输送1.2-5oE轻质燃油,温度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ |
| 3GW | 输送高温加热燃油,温度≤150℃,High temp feul heated oil;temp≤150℃ |
| 3GN | 输送100oE高粘度油料,温度≤80℃,High visc oil 100oE;temp≤80℃ |
3GR系列三螺杆泵的使用
1. 泵启动前，必须全开进油和排油闸阀。
2. 首次启动泵或再次使用长期封存的泵时，泵内无介质，应在泵的进油腔灌注适量输送介质，避免泵干启动。
3. 泵启动后，应密切注意电流表，压力表和真空表的数值，超出规定值时，应停泵找出原因后，再行启动。
4. 轴封处点滴泄漏，应属正常现象，当泄漏量大量增加时，对软填料密封应压紧填料压盖，对机械密封应停泵修复后，再行启动。
5. 用高温蒸汽清扫管线时，应避免高温蒸汽通过泵内，
6. 3G42×4以上规格泵可配备随机安全阀，其开启压力为工作压力的1.25～1.5倍，这在出厂试验时已经确定，绝对不允许用户擅自调节，否则引发的事故我厂概不负责。
注意：随机安全阀只起偶然事故中短时间内保护泵本身不损坏，不能当做系统中的溢流阀或安全阀使用，设计选型人员必须在系统中增设独立的安全保护设施。
