安装尺寸：294.5mmX240mmX115mm
应用范围：
适用于0. 75-1 5KW直接启动型的排污泵、污水提升泵的自动控制与保护 。IP54级别的防护外壳，适合地下室、隧道等恶劣环境的安装使用 。
功能特点：
适配公司专利的非接触式液位传感器
实时显示污水池液面高度，精度可达±1㎝
独立按键设置水泵启停及溢出报警液面高度
值班室安装远控面板可实现远程双向监控
远程亦可快捷设置水泵启停及溢出报警液面高度
现场傻瓜式一键整定及专业菜单调节整定双模式
中文提示故障状态并声光报警
相序错误（反转）
三相不平衡保护
缺相/堵转/过流/干转/欠压/过压保护
远程监控网络接口
可选配BAS干结点接口，最多可达7路干结点端口
具备限位浮球接口，实现双倍安全的启停机保护
计算机联网实现多台控制器远程集群监控
整合型故障干接点输出
电气参数
额定输出功率 0.75-4KW 5.5-7.5KW 11KW 15KW
过流动作时间 5秒-5分钟 （ 反时限特性-电流越大， 时间越短）
额定工作电压 AC380V/50Hz
缺相动作时间 <2秒
堵转动作时间 <0.1秒
欠压动作电压：304V
过压动作电压：437V
欠压动作时间 <5秒
过压动作时间 <5秒
干转保护动作时间 6秒
干转故障恢复时间 30分钟
过流故障恢复时间 5分钟
三相不平衡、欠压、过压恢复时间 2分钟
适配液位传感器: 2M(其他规格可订制）
液位传感器接口: PVC DN25
防护等级 IP54
RS485传输距离：1200米以内（采用双绞屏蔽型电缆 STP-1 20Ω（for RS485 & CAN）one pai r 20 AWG）

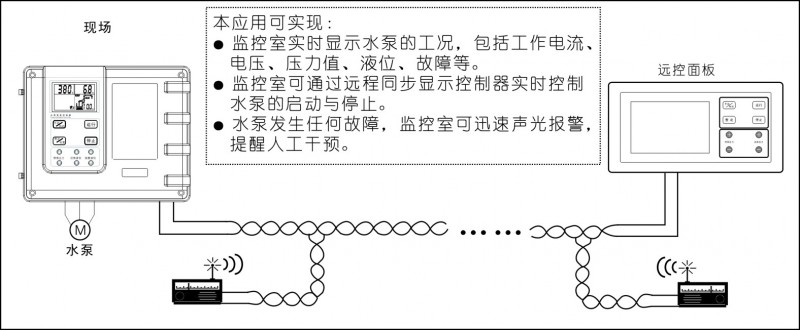

典型应用

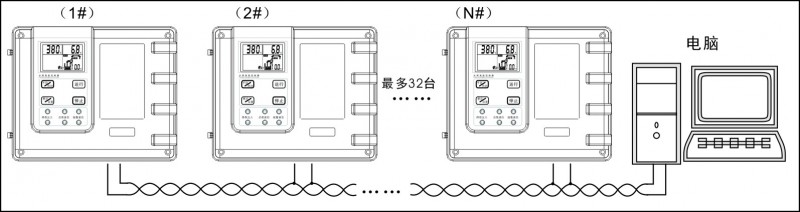

扩展应用
远程控制应用
