安装尺寸：240mmX302mmX120mm
应用范围：适用于0.75-15KW两台水泵（一控二）直接启动型的排污泵、污水提升泵的自动控制与保护。IP54级别的防护外壳，适合地下室、隧道等恶劣环境的安装使用。
功能特点：
适配公司专利技术的接触式液位传感器
实时显示污水池液面高度，精度可达±1㎝
独立按键设置单双泵启停及溢出报警液面高度
值班室安装远控面板可实现远程双向监控
远程亦可快捷设置单双泵启停及溢出报警液面高度
现场傻瓜一键整定及专业菜单调节整定双模式
中文提示故障状态并声光报警
相序错误（反转）、三相不平衡保护
缺相/堵转/过流/干转/欠压/过压保护
标配RS485远程监控网络接口
可选配BAS干结点接口，最多可达7路干结点端口
具备高低两个限位浮球接口，实现双倍安全的启停机保护
计算机联网实现多台控制器远程集群监控
具备正常液位双泵自动轮换功能
具备超高液位双泵自动投入功能
具备故障自动切换功
电气参数
额定输出功率: 0.75-4KW 5.5-7.5KW 2.2-11KW 2.2-15KW
额定工作电压: AC380V/50Hz
过流动作时间: 5秒-5分钟（反时限特性 电流越大，时间越短）
干转保护恢复时间: 30分钟(手动),自动状态下1秒后切换至另一台泵
过流故障恢复时间: 30分钟(手动)，自动状态下1秒后切换至另一台泵
堵转动作时间：<0.1秒
缺相动作时间: <2秒
欠压动作电压: 标称电压80%
欠压动作时间: <5秒
过压动作时间: <5秒
过压动作电压: 标称电压115%
干转保护动作时间:6秒
三相不平衡、欠压、过压恢复时间 :2分钟
适配液位传感器：2M（其它规格可订制）
防护等级 IP54
RS485传输距离 1200米以内（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG）

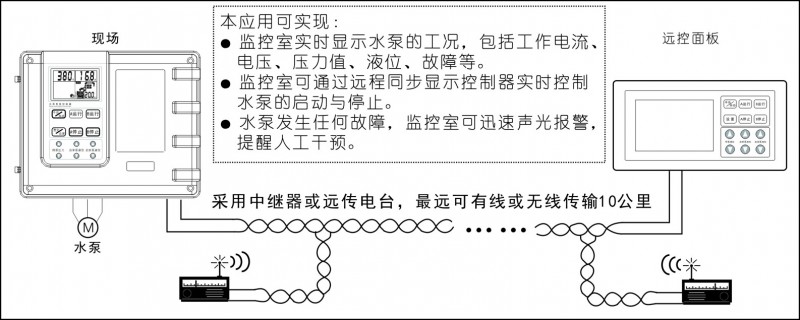

典型应用

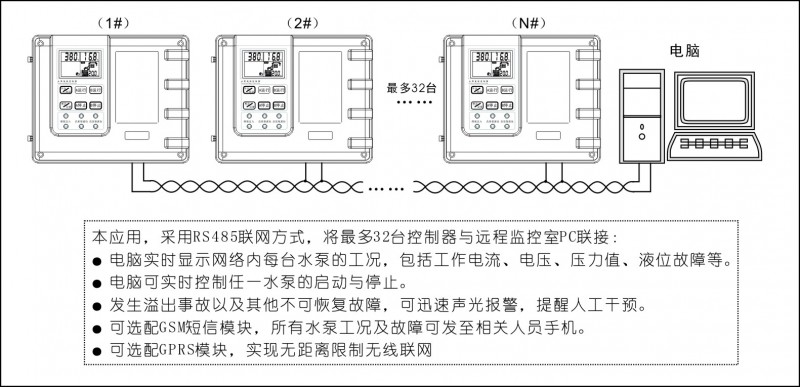

扩展应用

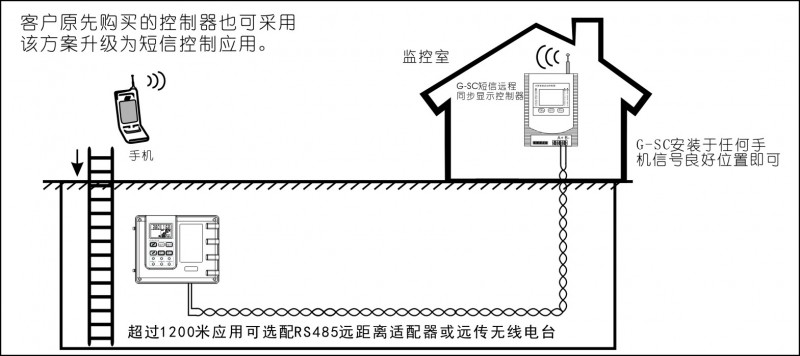

远程控制应用
