GNL3/12

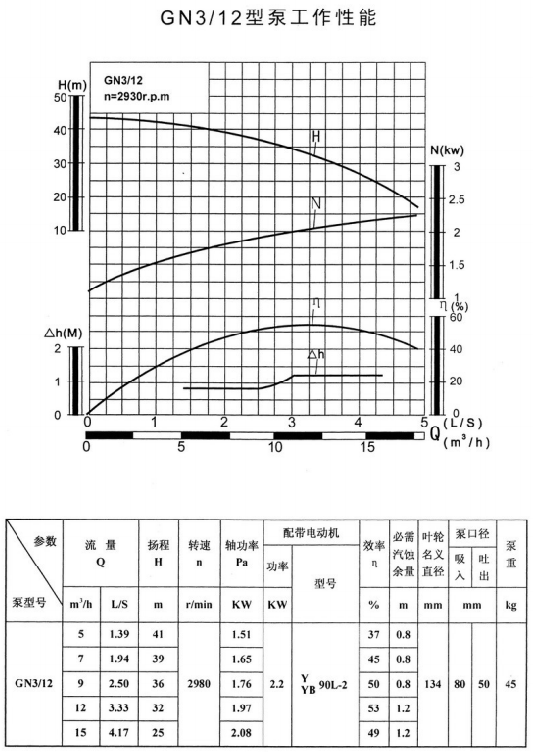

       GN型泵是两级单吸离心式冷凝泵,专供7503000千瓦汽轮发电机组抽送冷凝水之用。本型泵的特点是吸程较高,流量较小,如其他工矿企业对泵有此类要求亦可采用 目前本厂生产的GN型泵有: GN 3/12, GNL3-A, GNL3-B
       泵型号的意义：
       GN--------高吸程冷凝泵
         L-------- 立式《型号无字母L即为卧式)
         3-------- 吸入口径(毫米)被25除化整的约数,本型水泵的吸入口径均为80毫米;
         12、A、B等用来代表不同的性能参数



 二、结构说明

      1、卧式

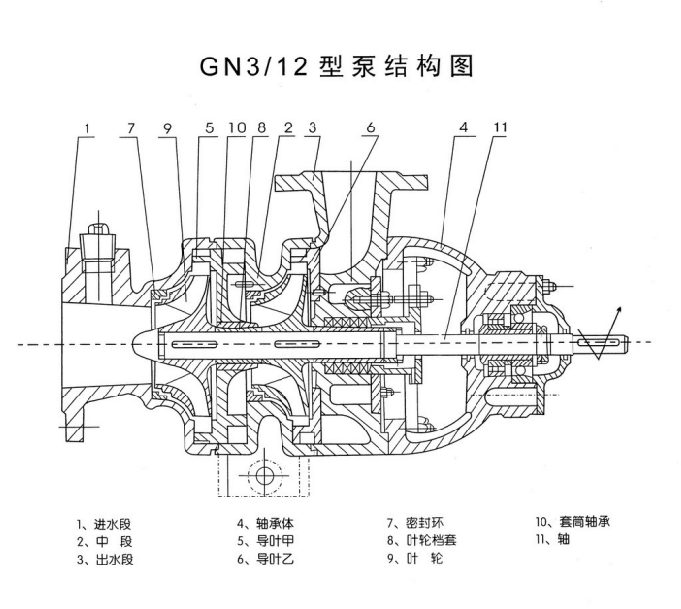

           大致和一般节段式多级泵相同,固定部份主要由进水段(1)、中段(2)、出水 段(3)、轴承体(4)、导叶(5、6)、密封环(7)等零件组成。转动部分主要由叶轮挡 套(8)、叶轮(9)、轴(11)等零件组成。转动部分的轴向力由球轴承承受,径向力则由 球轴承和装于导叶上的套筒轴承(10)共同承受。
          填料函的四周和轴承体上均备有冷却室,必要时可接引冷却水。进水方向为轴向,出水 方向垂直向上


      2、立式
           固定部分主要由泵体(1)、泵盖(2)、支座(3)、密封环(6)、套筒轴承(8)、 轴承体(9)等零件组成。泵体和泵盖沿轴心线分开,转动部分主要由叶轮(4)、轴(5) 及轴套等零件组成,转动部分的轴向力由球轴承承受,径向力则由球轴承和位于二叶轮间的 套筒轴承共同承受
           轴承体上备有冷却室,必要时可接引冷却水
           泵的吸入口和吐出口均铸在泵体上,它们的中心线分别位于两条水平直线上,泵体下部 有半圆形的泵足,上部则有半圆形的支承,支座装于其上,电机则装在此支座上
           卧式泵比较轻巧,但要拆卸管路才能检修泵内部的零件,立式泵占地面积较小,检修方 便,只需揭开泵盖就可以检修泵内各零件

三、泵的转动方向
       卧式：从电机端看去为逆时针方向旋转。
       立式：从上往下看为逆时针方向旋转。


 四、装配注意事项
       1、要根据泵轴向力的方向安装单列向心推力球轴承。卧式泵的轴向力与进水方向相 反,立式泵的轴向力向下
       2、尽可能地使叶轮出口中线与导翼进口中线(对卧式泵)或蜗壳流道中线(对立式 泵)对正。

五、泵的安装
       除一般安装要求外,对于卧式泵应使泵的轴心线和电机轴心线在同一水平直线上,对于 立式泵则要求泵的轴心线和电机轴心线在同一垂直线上

六、泵的起动、停车、运转
       起动和停车
       1、泵在起动前应用手转动,看是否灵活
       2、使泵与电机脱离(取下联轴器柱销),检查电机转向是否正确
       3、关闭压力表旋塞及叶出管道上的闸阀。
       4、打开吸入管道上的闸阀。
       5、起动电机,打开压力表旋塞。当压力表显示适当压力后,缓缓打开吐出管道上 的闸阀到所需要的压力为止
       6、停车时要缓缓关闭吐出管道和吸入管道上的闸阀,关闭压力表旋塞,然后停止 电动机
       7、泵长期不使用时,应将零件上的水擦干,并涂上防锈,妥善保管

       运转
       1、注意轴承升温,不得高于环境温度35℃,轴承的最高温度不得高于75℃
       2、填料压紧程度,以保证漏水能滴一滴溢出为宜
       3、水泵运行中应进行周期性检查,叶轮与密封环之间的间隙如磨损过大,应更换 叶轮和密封环
       4、用户应根据具体情况订出较为细致的操作过程
