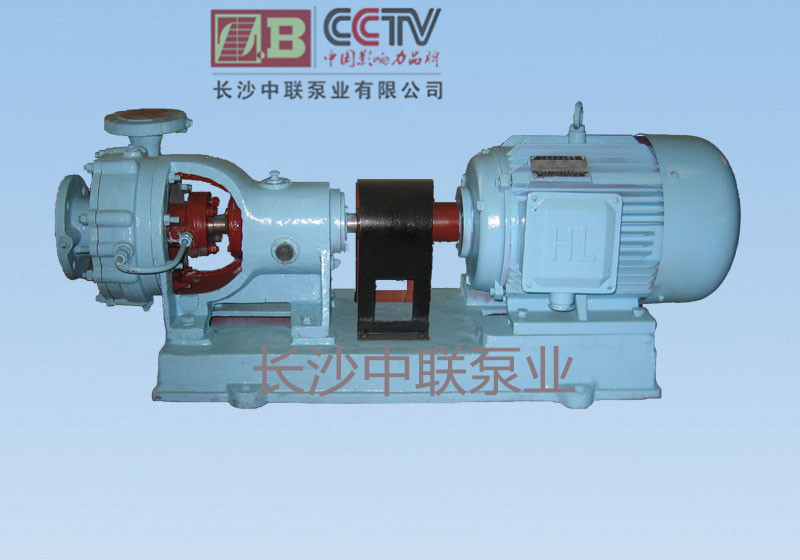

3N6凝结水泵

型号说明

    泵的型号是根据尺寸与性能而编制的。

    例如：3N6x2和4N6A的含义为

    3或4-吸入管直径以25除

    N-卧式悬臂冷凝水泵

    6-设计单级扬程被10除后取整数，

    即单级扬程为60米左右

    2-级数，表示该泵有两级

    A-叶轮经过切割（外径减小）

结构说明

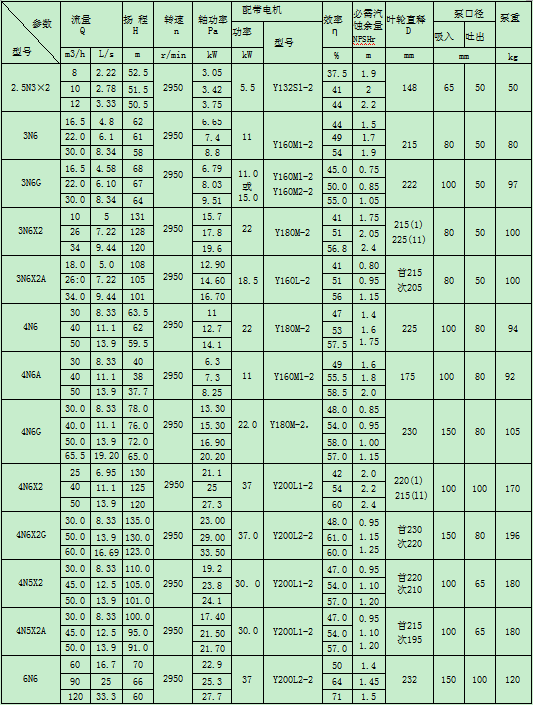

    N型冷凝水泵有卧式悬臂单级、两级、单级带诱导轮等结构形式，共有10多个品种。单级的有3N6、3N6G、4N6、4N6G、4N6A及100N130、100N160；两级的有2.5N3×2、3N6×2及4N6×2；单级带诱导轮的有6N6、150N110、150N130、150N180、200N32、200N180。

支承部分

    品种支承部分结构相同，主要件有托架、前后轴承压盖和轴组合定位在托架上的前后径向滚珠轴承上，滚球轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。

密封和传动

    泵采用软填料密封，在轴封处装有可更换的轴套。

    泵通过弹性联轴器由电动机驱动。从传动方向看，泵为逆时针方向旋转。

工作部分

    单级：主要件有硅黄铜80-3铸成的叶轮通过键固定在由45号优质碳素钢制成的轴上，叶轮装在由耐磨铸铁HT200-400铸成的泵体，泵盖所构成的泵工作室内，动力机通过联轴器带动支在轴承中的轴和叶轮，泵就工作，耐磨铸铁HT200-400制成的轴套，与衬套（指6N6和4N6x2）之间有着水润滑的轴承的作用，泵体后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧，外部引入高天大气压的密封水，通过接管对准填料环在整个填料函内就形成隔绝空气侵入泵内的密封腔，同时阻止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除轴向推力，为了防止磨损泵体和泵盖，易于修理，达到良好密封，在泵体，泵盖上装有密封环，泵体上部备有丝孔做为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的抓卸备有起盖螺钉，进出口均备有测压孔。

    两级：其余与单级相同，仅泵盖、泵体和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的第一级叶轮和铸铁HTA20-40CuMo制成的叶轮。

    单级带诱导轮：其余与单级相同，仅叶轮材料为铝铁青铜，在叶轮前加一个有铝铁青铜制成的诱导轮，以改善汽蚀性能。
