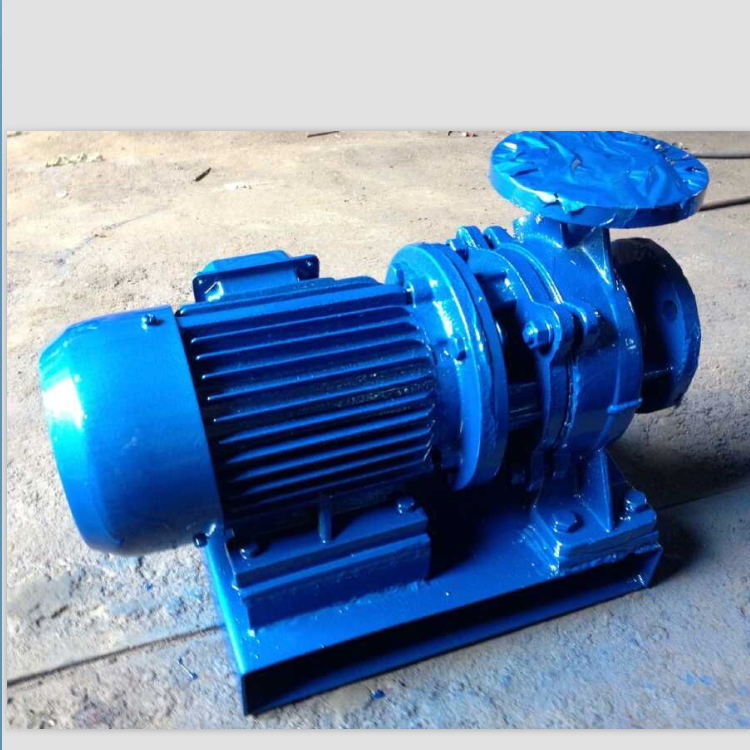

供应文都ISW50-100A型卧式管道泵不锈钢离心泵

一、产品概述:
    ISG系列单级单吸立式离心泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG型热水泵、IHG型管道化工泵、YG型管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。
产品特点：
①泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上，轴向尺寸短、结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
③轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质，耐磨密封，能有效地增长机械密封的使用寿命。
④安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。

二、型号意义:

三、使用范围:
1、ISG立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工
业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环
增压及设备配套等。
2、IRG立式热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热
水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、IHG立式化工泵，适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体，
介质温度为-20℃～+120℃。
4、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。
工作条件：
①吸收压力≤1.0Mpa，或泵系统最高工作压力1.6Mpa，即泵吸入压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa。（订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸造钢材料。）
②环境温度＜40℃，相对温度＜95%。
③所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＞0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
