G型锅炉给水泵产品

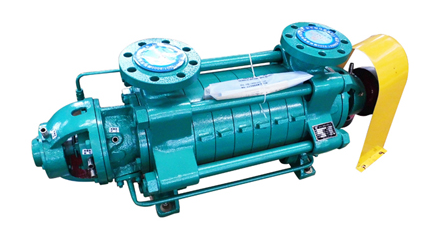

1、G型锅炉给水泵
DG型单吸多分段式离心泵，适用于工厂、矿山、化工 及城市给排水，供输送无腐蚀性或具有腐蚀性的无固体颗粒 的液体之用。所输送介质的高温度不超过+80。
2、DG型高压锅炉给水泵
、锅炉给水泵用途
DG型高压锅炉给水泵作为高压锅炉给水或作其它高压清水泵使用。
流量: 160～515m3/h
扬程: 1490～2680m
二、锅炉给水泵结构
DG型高压锅炉给水泵是吸入口和吐出口为垂直向上的单壳节段式多离心泵，用拉紧螺栓把进水段、中段及出水段联接成体。泵的进水段、中段、出水段的静止密封面靠金属面密封。
三、锅炉给水泵轴承和平衡装置
泵转子的支撑为滑动轴承。轴承采用强制润滑，润滑油由辅助油泵、泵轴头油泵供给。转子的轴向推力用平衡盘来平衡。DG400-180型和DG520-230型泵还带有止推轴承。
四、锅炉给水泵轴封
DG520-230型泵的轴封是用浮环密封；DG400-180型泵的轴封是机械密封；其余泵采用软填料密封，用冷却水冷却。在轴封处装有可更换的轴套来保护泵轴。
五、锅炉给水泵传动
通过齿型联轴器由原动机驱动泵。DG520-230型泵还配有增速箱。从传动方向看，泵为顺时针方向旋转。
GC型泵是卧式单吸多分段式离心泵，供输送不含固体颗粒的清水或物理化学性质类似于清水的液体。输送介质的温度低于110℃。适合于锅炉给水，工厂、矿山及城市给排水用。
该系列泵吸入口直径：11/2～2 1/2 in ；
流量：6～20 m3/h ；
扬程：46～243 ；
功率：3～37Kw 。
3、GC型锅炉给水泵
GC型水泵系单吸多分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。
本型水泵扬程在46至576米时，流量为6至55米/小时,液体的高温度低于110适合于锅粮给水,轼厂及城市给水之用。水泵配用Y型电动机。
结构说明：GC型水泵为多分段式，其吸入口位于进水段上，吐出口在出水段上均垂直向上，其扬程机根据使用而增减水泵数。水泵装配良好瑟否，对性能影响关系很大，万其是各个叶轮的出口与导叶进口之宁肯对位置，每叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水段上均直向上，其扬程可根据使用而增减水泵数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的出口与导叶进口之相对位置，每叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修装配时务必注意，若有偏差必须调整。
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体
驱动方式：电动机驱动
流量范围：6mз/h -55mз/h
扬程范围：46m-430m
4、工业锅炉给水泵 (JGGC)
产品简介
性能范围： 流量：0.3～240m3／h
扬程：16～415m
介质温度：0～110℃
电源：50Hz，380V
结构说明：泵为立式单吸多离心泵。采用硬质合金滑动轴承。轴封采用机械密封。采用刚性联轴器传动。
用途与特点：JGGC系列立式多离心泵，用于输送清水或类似清水的液体。适用于锅炉给水、空调冷却及热水循环、变频调速恒压给水设备、自动消防给水设备、高层建筑供水设备、水力清洗设备、水冷却及冷凝装置、管道增压等。全不锈钢系列水泵更适用于医药、化工、食品、酿造等行业的使用。
JGGC系列泵具有：体积小、重量轻、振动小、噪音低、使用寿命长、占地面积小，外形美观等优点，特别是高效、节能。
5、CHTA型高压锅炉给水泵
概述：CHTA型泵是引进西德KSB公司锅炉给水泵组（包括前置泵）整个系列制造技术生产的产品，供20、30、60、120万kW火电机组配套用，为保证泵的汽蚀特性，设有低转数的前置泵。泵的介质温度为160?D20℃。
结构：CHTA型泵为卧式双壳体多离心泵。泵的进出口均垂直向上。泵的进口也可根据需要改变方向。泵主要由泵筒体、泵盖、吸入段、中段、导叶、叶轮密封环、导叶衬套、轴、叶轮、平衡盘等零件组成。泵外壳体及大端盖为优质碳素钢锻件；与液体相接触的内表面均堆焊不锈钢焊层；内壳体的中段、吸入段、导叶为铬钢制造；叶轮密封环、导叶衬套及转子部件中的轴、叶轮和平衡盘均采用耐磨、耐冲蚀、防咬合的特殊材料制成。
轴向力同平衡装置进行平衡，剩余轴向力由推力轴承承受，并装有轴向测力环，运行过程中可以随时测定轴向力的大小和方向，保证平衡机构安全长期进行工作。
吸入管和吐出管在电厂与主管路可作永久性焊接，只要打开后端盖整个泵芯即可整体抽出进行检修而不需拆除主管路。
轴承 轴两端由滑动轴承支承。径向轴承采用四油楔强制润滑，推力轴承采用双向注油强制循环式润滑，并没有温度保护和监视仪表。
轴封 采用机械密封。产生的摩擦热由强制循环水带走，循环水通过专设的冷却器、过滤器进行冷却和过滤。保证循环水的温度和水质洁净。
传动 泵有四种驱动方式
1、给水泵?D偶合器-电机（2）?D前置泵电机；
2、给水泵?D偶合器-电机（4)?D前置泵；
3、给水泵?D增速箱-电机（4）前置泵；
4、给水泵?D小汽轮机，前置泵电机。
从原动机方向看，泵为顺时针方向旋转。
6、DG型次高压锅炉给水泵
概述：DG型次高压锅炉给水泵供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体，作为高压锅炉给水或其它高压给水之用。输送介质温度不超过160℃，适用于电厂各种容量机组的单元制及母管制给水系统。
锅炉给水泵性能范围（设计点）
流量：25～150m³/h
扬程：476～985m
锅炉给水泵结构特点
本型泵是单壳体节段式多离心泵，主要由定子、转子、轴承和轴封四大部分组成。
定子部分：主要由进水段、中段、出水段和导叶等组成，由穿杠将各段拉紧，构成工作室。其吸入口和吐出口均垂直向上。各段之间静止结合面主要靠金属面密封，并设有O型密封圈作为辅助密封。
转子部分：主要由轴，叶轮，平衡鼓和轴套等组成，轴将动力传递给叶轮使其工作；平衡盘（鼓）用来平衡轴向力，轴上装有可更换的轴套以保护轴。
轴承部分：主要由轴承体，轴承盖及滑动轴承组成，其中在非联轴器端的轴承体中还装有两个背靠背装配的单列向心推力球轴承，以防止平衡盘（鼓）过度磨损，滑动轴承用稀油润滑，轴承体备有冷却腔，可外供水冷却轴承。
轴封部分：采用软填料密封，主要由轴承架上的密封函体，填料，填料环，水填料压盖等组成。密封腔通入定压力的外来水，起水封，水冷和水润滑作用，而且水冷填料压盖外供定冷却水，阻断热量向轴承方向传递。根据需要，也可采用平衡型机械密封。机械密封需通入定压力的外供水，冷却润滑冲洗机械密封。
传动：泵通过弹性联轴器由电机直接驱动，从电机端看泵，泵为顺时针方向旋转.
锅炉给水泵参数定义：
1、流量：(flowrate, capacity, discharge)单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min,立方米(Cubic meter),升(lite).
2、扬程：(Lifting)水泵的扬程是指水泵能够扬水的高度，通常用H表示，单位是m。离心泵的扬程以叶轮中心线为基准，分由两部分组成。从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程；从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。
即：水泵扬程= 吸水扬程+压水扬程,应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。在选用水泵时，注意不可忽略。否则，将会抽不上水来.
3、转速:(pump speed)转速是指水泵轴或叶轮每分钟旋转的次数。通常用符号n表示，单位为转每分（r/min）。水泵的转速与其它的性能参数有着密切的关系，定的转速，产生定的流量、扬程，并对应定的轴功率，当转速改变时，将引起其它性能参数发生相应的变化。
水泵是按定转速设计的，因此配套的动力机除功率应满足水泵运行的工况要求外，在转速上也应与水泵转速相致。
目前，我国常用的水泵转速为：中、小型离心泵般在730~2950r/min的范围；中、小型轴流泵般在250~1450r/min的范围，大型的轴流泵的转速则更低，在100~250 r/min的范围。
4、锅炉给水泵电机功率:(matched power of motive power machine)动力机配套功率为与水泵配套的原动机的输出功率，考虑到水泵运行时可能出现超负荷情况，所以动力机的配套功率通常选择得比水泵轴功率大。
5、锅炉给水泵轴功率:(shaft power，input power)轴功率是指动力机经过传动设备后传递给水泵主轴上的功率，亦即水泵的输入功率。通常水泵铭牌上所列的功率均指的是水泵轴功率。
6、锅炉给水泵效率:(efficiency)水泵传递能量的有效程度称为效率。水泵的输入功率(即轴功率P)，由于机械损失、水力损失和容积损失，不可能全部传递给液体，液体经过水泵只能获得有效功率Pe.效率是用来反映泵内损失功率的大小及衡量轴功率P的有效利用程度的参数，即有效功率Pe与轴功率P之比的百分数.
7、锅炉给水泵必须气蚀余量：(net positive suction head required)必须气蚀余量和允许吸上真空高度(permitted suction vacuum lift)是表征水泵在标准状态下的汽蚀性能(吸入性能)的参数,水泵工作时，常因装置设计或运行不当，会出现水泵进口处压力过低，导致汽蚀发生，造成水泵性能下降甚至流动间断、振动加剧的现象。泵内出现汽蚀现象后，水泵便不能正常工作，汽蚀严重时甚至不能工作。为了避免水泵汽蚀的发生，就必须通过泵的汽蚀性能参数来正确确定泵的几何安装高度和设计水泵装置系统。
