怎么定位卧式多级泵首级叶轮

放大字体  缩小字体 发布日期:2020-07-31  浏览次数:243
核心提示:在说这个问题之前,我们一起了解下卧式多级泵的装配,首先卧式多级泵装配是一级一级往后面叠加,在装叶轮的过程中需要在轴键槽位置装配好键然后再装叶轮等零件。定位的时候需要先把叶轮轮毂完全顶到轴套或者挡套上。
     在说这个问题之前,我们一起了解下卧式多级泵的装配,首先卧式多级装配是一级一级往后面叠加,在装叶轮的过程中需要在轴键槽位置装配好键然后再装叶轮等零件。定位的时候需要先把叶轮轮毂完全顶到轴套或者挡套上。

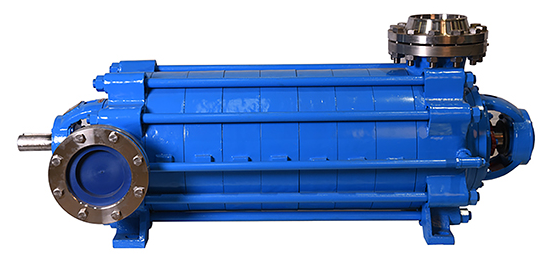

QQ截图20200731144529
       当整台卧式多级泵装配好后再根据平衡盘与平衡环中间的间隙进行调整叶轮的间隙。因为老式D型卧式多级泵允许轴向窜动。当这个平衡盘与平衡环打开的间隙到了图纸的要求,即可停止轴向位移。那么这个卧式多级泵的首级叶轮就是这么定位的。其实还有的较简单直接的方法可以看卧式多级泵装配图或者结构图。
       通过该结构图,可以清楚的知道卧式多级泵的装配是需要一级一级往上叠加,等装配到了我们所需要的级数那么我们就可以开始安装较后进水段或出水段。
       总之较后是通过每一级的叠加装配好后开始调整平衡盘和平衡环的间隙来实现定位。
       卧式多级泵首级叶轮定位需要注意以下几点:
       1、卧式多级泵装配好后,务必按照图纸上要求的装好平衡盘间隙进行调整。
       2、可以预留尾盖先不装配好,用塞规进行复核平衡盘、平衡环的间隙,这样更有利于安装卧式多级泵。
