价格:￥3500.00/台
品牌:华通
电压:380V
扭矩:600N.M
转速:24r/min
起订:1台
供应:1000台
发货:3天内

立即购买

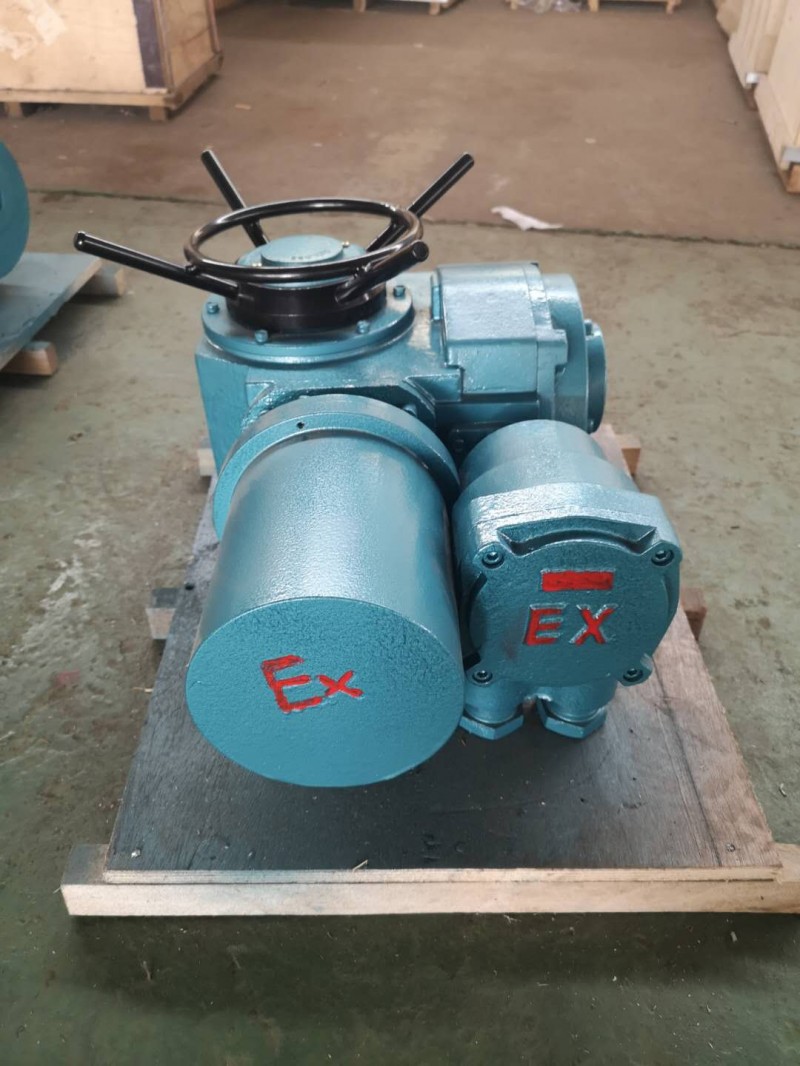

220V防爆电动装置ZB60-24

DZB系列阀门电动装置可靠的设计，可适用于不同控制系数、不同工作环境的需要。

    本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

      本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动电动装置按防类型分：有普通型、户外型和隔爆型

             按控制方式分：有常规型、一体化型和智能一体化型

             按连接型式分：有转矩型、电站型和推力型。



工作环境和主要技术参数

     1电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

     2 工作环境：

2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2.2 相对湿度：≤90%（25℃时）。

2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

2.4防护等级：户外型和防爆型为IP55 （特殊订货IP67） 。

3 工作制：短时10分钟 （特殊订货30分钟） 。



DZB系列隔爆型多回转电动装置性能参数表



型 号	公称 转矩 (N.m)	控制转矩 (N.m)	***小控制转矩 (N.m)	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min)	电机 功率 (kw)
DZB5	50	75	≤25	150	28	1∶1	18	0.12
DZB10A	100	150	≤50	160			24、36	0.25 0.37
DZB15A	150	225	≤75
DZB20A	200	300	≤100		40			0.55 0.75
DZB20A(Ⅰ)					28
DZB30A	300	450	≤150		40		24	0.75
DZB30A(Ⅰ)					28
DZB45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZB60A	600	900	≤300				24	1.5
							36	2.2
DZB90	900	1350	≤450		60		24	2.2
DZB90(Ⅰ)					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0
DZB120(Ⅰ)					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZB250	2500	3000	≤1250				24	5.5
DZB350	3500	4200	≤1750		75	13∶1	18	7.5
DZB500	5000	6000	≤2500					10
DZB800	8000	9600	≤4000	120	80	90∶1	12	13
DZB1000	10000	12000	≤5000		100			15

注：(Ⅰ)表示电站型
